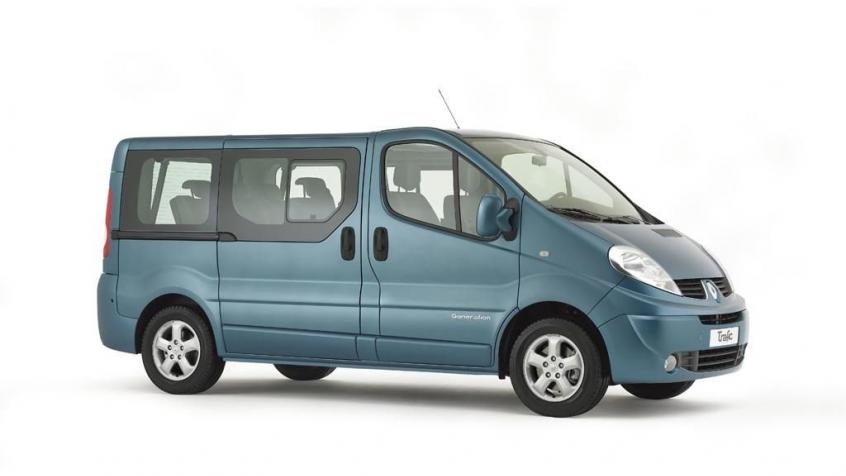

Renault Trafic II (2001-2014) – Belegung Sicherungskasten und Relais
Diagramme von Sicherungskästen und Relais – Renault Trafic II
Gilt für Fahrzeuge hergestellt in:
2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013 und 2014.
Standorte
Beschreibung
| 1 | Elektronisches ABS-Steuergerät – Unterflur |
| 2 | Klimaanlagen-/Heizungsregler |
| 3 | Akkumulator |
| 4 | Diagnosestecker (DLC) |
| 5 | Elektronisches Motorsteuergerät (ECM) |
| 6 | Sicherungs-/Relaiskasten, Motorraum |
| 7 | Sicherungs-/Relaiskasten, Kombiinstrument 1 |
| 8 | Sicherungs-/Relaiskasten, Instrumententafel 2 |
| 9 | Unterflur-Sicherungs-/Relaiskasten |
| 10 | Relais für Glühkerzen |
| 11 | Widerstand des Heizungsgebläsemotors – im Heizungsblock |
| 12 | Tonsignal |
| 13 | Trägheitsschalter zur Kraftstoffabschaltung |
| 14 | Multifunktionssteuergerät – Funktionen: Diebstahlsicherung, Zentralverriegelung, Alarmanlage, Heckscheibenheizung, Wegfahrsperre, Blinker, Innenbeleuchtung, Scheibenwischer/-waschanlage |
| 15 | Steuergerät für Navigationssystem |
| 16 | Umgebungstemperatursensor – im rechten Außenspiegel |
| 17 | Steuergerät für Parksystem |
| 18 | Elektronische SRS-Steuereinheit |
| 19 | Elektronisches Getriebesteuergerät (TCM) – ASM-Getriebe |
| 20 | Fahrzeuggeschwindigkeitssensor – am Getriebe (einige Modelle) |
Passagierabteil
Der Hauptsicherungskasten befindet sich auf der Rückseite der Instrumententafel.
Das aktuelle Diagramm mit der Anordnung der Elemente wird auf die Rückseite des Umschlags geklebt.
Beschreibung
| 1 | 15A Audiosystem, Lichtrelais, Alarm, Display, Navigations-ECU, Fahrtenschreiber |
| 2 | 10A Innenbeleuchtung |
| 3 | 15A Nebelscheinwerferrelais |
| 4 | Signal 15A, Schalter: Außenbeleuchtung, Fahrtrichtungsanzeiger, Nebelscheinwerfer |
| 5 | Signal 25A, Schalter: Außenbeleuchtung, Fahrtrichtungsanzeiger, Nebelscheinwerfer |
| 6 | 30A Scheibenwischer und -wascher |
| 7 | 10A ECU, Schaltgetriebe, ECU, Anlasserrelais und Kraftstoffpumpe |
| 8 | 25A Interne Heizung |
| 9 | 10A Zentralverriegelung, Diagnosestecker, Instrumententafel, Lenkwinkelsensor |
| 10 | 30A Zentralverriegelung |
| 11 | 15A Blinker |
| 12 | 30A Relais für beheizbare Heckscheibe und Außenspiegel |
| 13 | Signal 25A, Schalter: Außenbeleuchtung, Fahrtrichtungsanzeiger und Nebelscheinwerfer |
| 14 | 25 A Zusatzheizung Elektrisches Wasserpumpenrelais, Hilfsluftverteilungsblock |
| 15 | 15A Hintere Positionsleuchten – Schalter, Kraftstoffheizungsrelais, Rückfahrlicht, Scheibenwischer |
| 16 | 10A Zentralverriegelung, beheizbare Heckscheibe, Handschuhfachbeleuchtung, Instrumententafel, Klimaanlage, Leuchtweitenregulierung |
| 17 | 10A Fahrzeuggeschwindigkeitssensor, Lenkwinkelsensor, ABS ECU, ESP ECU |
| 18 | 15A Bedienteil Heizung, Wischer und Waschanlage, Audiosystem, Relaismaße, Abblendlicht, Heckscheibenwischer, Display |
| 19 | 10A Bremslichtschalter, Diagnosestecker, Airbagsteuergerät und Einparkhilfe, Regen- und Lichtsensor, ESP-Schalter |
| 20 | 15 A Innenraumheizung, Zusatzheizungsrelais, Fahrer- und Beifahrersitzheizung – Schalter |
| 21 | 30A Elektrische Fensterheber |
| 22 | 30A Heckscheibenwischer: Motor und Relais |
| 23 | 10A Fernlichtscheinwerfer |
| 24 | 25A Klimabedienteil Beifahrerseite, Standheizung – Wasserpumpenrelais |
| 25 | 5A Relais zum Entladen des „+“ Batteriestromkreises mit Zeitverzögerung für die Innenbeleuchtung |
| 26 | 10A Beheizte Außenspiegel |
| 27 | 15A Zigarettenanzünder – 1. Sitzreihe, Zubehör – 1. Sitzreihe |
| 28 | 25A Heizungs- und Klimaanlagenlüfter, Klimaanlage – Bedienfeld |
| 29 | 10A Display, Tagfahrlicht – Hauptrelais, Audiosystem, Navigations-ECU |
| 30 | 15 A Zusätzliche 12-V-Steckdose – 1. Sitzreihe |
| 31 | 15A Zusätzliche 12-V-Steckdose – 2. Sitzreihe |
| 32 | 15A Tonsignal |
| 33 | 10A Nebelscheinwerfer |
| 34 | 10A Positionslichter – Steuerbord |
| 35 | 10A Standlicht – linke Seite, Instrumentenbeleuchtung |
| 36 | 10A Abblendlicht – rechter Scheinwerfer |
| 37 | 10A Abblendlicht – linker Scheinwerfer |
| 38 | 10A Fernlicht – rechter Scheinwerfer |
| 39 | 10A Fernlicht links |
Das Vorhandensein zusätzlicher Kästen mit Relais im Verteiler ist möglich.
- Relais für beheizbare Heckscheibe
- Relais Heckscheibenwischer/Waschanlage
- Relais für Heckwischer
- Hauptstromkreisrelais der Zündung
- Relais Scheibenheizung
- Relais für Nebelscheinwerfer
Motorraum
Typ 1
Im Motorraum befindet sich der Sicherungskasten links unter der Schutzabdeckung.
Beschreibung
| Stromkreisschutz (777) | |
| 1A | Reservieren |
| 1B | 70 A Fahrgastraum-Sicherungskasten, Standheizung |
| 1C | 60A Heizstab 1 und 4 Relais |
| 1D | 60A Tauchsieder 2. und 3. Relais |
| 1E | Reservieren |
| 1F | 60A Kühlgebläse – Relais |
| Motorschutzgerät (1834) | |
| 1 | 25A ECU |
| 2 | 15A Motorstromkreis |
| 3 | Elektromagnetische Kupplung 10A des Klimakompressors |
| 4 | 20A Kraftstoffheizungsrelais |
| Stromkreisschutz (1841) | |
| 2A | 60 A Fahrgastraum-Sicherungskasten, Empfängerrelais 1 |
| 2B | Reservieren |
| 2C | 60 A Relais 1 & 2 „+“ Zündung erregt, Zusatzheizungsrelais Fahrgastraum |
| 2D | 60A Sicherungskasten Fahrgastraum, Diebstahlwarnanlage |
| 2E | Reservieren |
| 2F | 40A Elektrolüfter für Heizung und Klimaanlage |
Typ 2
Beschreibung
| 1 | Standheizung: 2 oder 3 Zusatzheizungen |
| Diesel: Relais Standheizung | |
| 2 | Diesel: Relais zum Kraftstoffeinspritzcomputer |
| Benzin: Einspritzunterbrechung | |
| 3 | Dieselpumpenrelais |
| 4 | Relais Kraftstoffpumpe/Dieselheizung |
| 5 | Diesel-Zuheizer: Relais Lüfteraggregat, zweite Geschwindigkeitsstufe |
| 6 | Koppelrelais: AC-Kompressor |
| 7 | 1 Zusatzheizungsrelais (Thermokolben) |
| 8 | 2 oder 3 Zusatzheizungen (Thermokolben) |
| Benzin: Standheizungsrelais | |
| 9 | Diesel: Lüfterbaugruppe |
| Diesel: Geschwindigkeitsrelais der Stufe 2 mit Wechselstrom | |
| Benzin: Erste Geschwindigkeitsstufe mit AC | |
| 10 | Benzin: Lüfterbaugruppe |
| Diesel: Lüftergeschwindigkeitsrelais Stufe 1 mit AC | |
| Benzin: Zweite Fahrstufe mit AC | |
| 11 | Nicht benutzt |
| 12 | Relais für beheizbare Windschutzscheibe. |
| 13 | Relais für beheizbare Windschutzscheibe. |
| 14 | Nicht benutzt |
| 15 | Nicht benutzt |
| 16 | 40A Wechselstrom |
| 17 | 50A Beheizte Windschutzscheibe |
| 18 | 50A Beheizte Windschutzscheibe |
| 19 | 60A PDB |
| 20 | 60A ABS |
| 21 | 60A PDB |
| 22 | 60A PDB |
| 23 | Kühlerlüfter 50/60/70A |
| 24 | 50/60 A Automatische Sicherungswarnung |
| 25 | 70A Vorwärmung |
