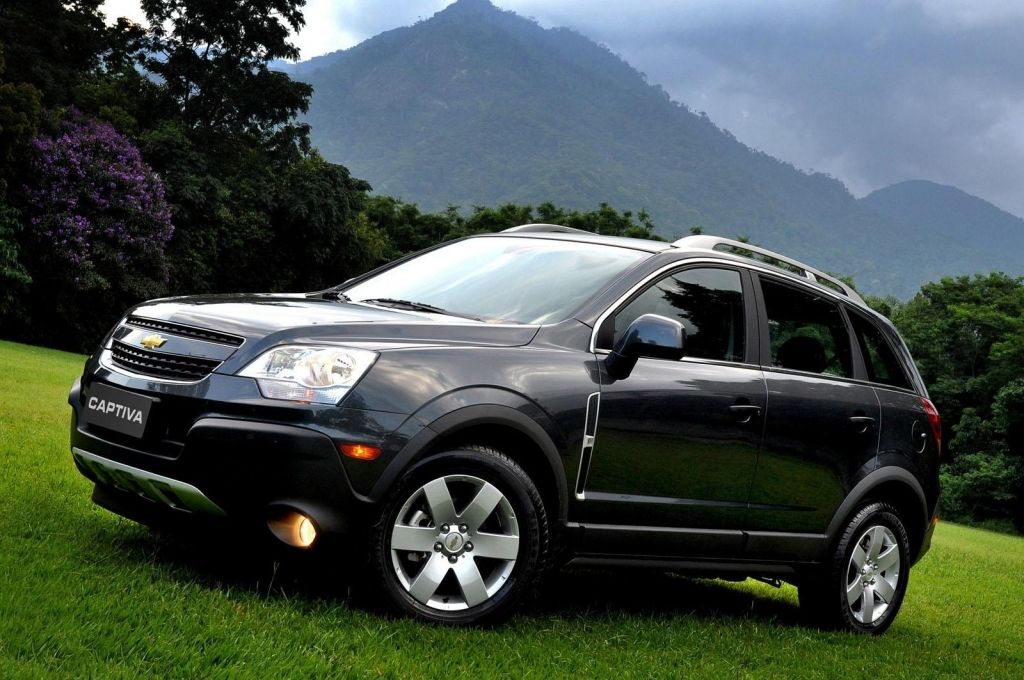

Chevrolet Captiva (2006-2019) – Belegung Sicherungskasten und Relais
Sicherungs- und Relaiskastendiagramme – Chevrolet Captiva
Gilt für Fahrzeuge hergestellt in:
2006, 2007, 2008, 2009, 2010 (C100) und 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019 ( C140).
Motorraum
Der Sicherungskasten befindet sich neben dem Waschwasserbehälter und ist mit einer Kunststoffabdeckung verschlossen.
C100
Beschreibung
| F1 | Motorsteuerung |
| F2 | Motorsteuerung |
| F3 | Elektronische Kontrolleinheit |
| F4 | Hauptlüfter |
| F5 | Treibstoff |
| F6 | Allradantrieb* |
| F7 | Hilfsrelais |
| F8 | Halt |
| F9 | Klimaanlage / Zündung 1 |
| F10 | Schiebedach* |
| F11 | Diebstahlsicherung |
| F12 | System zum Reinigen beschlagener Scheiben |
| F13 | Linkes Abblendlicht |
| F14 | Abblendlicht rechts |
| F15 | Motor 3 |
| F 16 | Standlicht links |
| F17 | Scheinwerferwaschanlage |
| F18 | TCM |
| F19 | Standlicht rechts |
| F20 | Reservieren |
| F21 | Reservieren |
| F22 | Reservieren |
| F23 | Reservieren |
| F24 | Komponente der Klimaanlage |
| F25 | Tonsignal |
| F26 | Nebelscheinwerfer |
| F27 | Hauptsächlich |
| F28 | Anlasser |
| F29 | SEKTION |
| F30 | SEKTION |
| F31 | Matte |
| F32 | Anfang |
| F33 | Elektrischer Stuhl |
| F34 | Batterie |
| F35 | Ampeln |
| F36 | Scheibenwaschanlage hinten |
| R1 | Hilfslüfterrelais |
| R2 | Relais Kraftstoffsystem |
| R3 | Relais für Wischergeschwindigkeit |
| R4 | Relais zum Reinigen beschlagener Scheiben |
| R5 | Oberes/unteres Relais |
| R6 | Scheinwerferreinigungsrelais |
| R7 | Hauptrelais |
| R8 | Hauptlüfterrelais |
| R9 | Lüftersteuerungsrelais |
| R10 | Lüfterrelais |
| R11 | Standlichtrelais |
| R12 | Anlasserrelais |
| R13 | Klimarelais |
| R14 | Hupenrelais |
| R15 | Wischerrelais |
| R16 | Relais für Nebelscheinwerfer |
| R17 | Fernlichtrelais |
C140
Beschreibung
| SEKTION | Diebstahlsicherung |
| Klimaanlage | Klimaanlage |
| BATT1 | Sicherungskasten im Armaturenbrett |
| BATT2 | Sicherungskasten im Armaturenbrett |
| BATT3 | Sicherungskasten im Armaturenbrett |
| BCM | Steuergerät für Karosserieelektronik |
| ECM | ECM |
| ECM PWR TRN | ECM, Motor und Getriebe |
| DEU SNSR | Motormanagement-Sensoren |
| EPB | Elektrische Feststellbremse |
| LÜFTER1 | Kühlluftstrom |
| LÜFTER3 | Kühlluftstrom |
| FRT NEBEL | Nebelscheinwerfer |
| FRT KAPPE | Frontscheibenwischer |
| KRAFTSTOFF/VAC | Benzinpumpe;Vakuumpumpe. |
| HDLP-WASCHMASCHINE | Scheinwerferwaschanlage |
| HI BEAM LH | Fernlicht (linker Block) |
| HALLO BEAM RH | Fernlicht (rechter Blockscheinwerfer) |
| HORN | Tonsignal |
| HTD WASH/MIR | Beheizte Waschflüssigkeit;Beheizbare Außenspiegel. |
| ZÜNDSPULE A | Die Zündspule |
| ZÜNDSPULE B | Die Zündspule |
| LO BEAM LH | Abblendlicht (linker Blockscheinwerfer) |
| Abblendlicht rechts | Abblendlicht (rechter Blockscheinwerfer) |
| PRK LP LH | Standlicht (linker Blockscheinwerfer) |
| PRK LP RH | Standlicht (rechter Blockscheinwerfer) |
| PWM-LÜFTER | PWM-Lüftersteuersignal |
| HINTERE ENTSCHLAG | Heizbare Heckscheibe |
| HINTERE KAPPE | Heckscheibenwischer |
| ERSATZTEIL | – |
| LAMPENSTOPP | Bremslichter |
| STRTR | Anlasser |
| TCM | Getriebesteuergerät |
| TRLR PRLLP | Parkleuchten für Anhänger |
Zusatzbox
Nur Dieselmodelle. Es befindet sich in der Mitte des Panels.
Beschreibung
| AF1 | Glühkerzenregler 60A |
| AF2 | 30A Kraftstofffilterheizungsrelais |
| AF3 | 40A Relais PTC-1 |
| AF4 | 40A Relais PTC-2 |
| AF5 | Relais 40A PTC-3 |
Passagierabteil
Es befindet sich auf der linken Seite zu Füßen des Beifahrers.
C100
Beschreibung
| F1 | AP01 / Zusätzliche Steckdose |
| F2 | Beheizbare Vordersitze |
| F3 | Soundsystem |
| F4 | Klimaanlage |
| F5 | Elektronisches Karosseriesteuergerät |
| F6 | Türschloss |
| F7 | Blinker rechts |
| F8 | Blinker links |
| F9 | Halt |
| F10 | Scheinwerferwaschanlage |
| F11 | Klimaanlage |
| F12 | Elektronisches Karosseriesteuergerät |
| F13 | Elektronisches Karosseriesteuergerät |
| F14 | Zündung: SW |
| F15 | Nebelschlussleuchte |
| F 16 | Luftsack (Airbag) |
| F17 | Unterlegscheibe vorne |
| F18 | Türschloss vorn |
| F19 | Zusätzliche Steckdose |
| F20 | Getriebesteuergerät |
| F21 | Motor |
| F22 | Abblendlicht |
| F23 | Fensterheber |
| F24 | Beheizbare Außenspiegel |
| F25 | Armaturenbrett |
| F26 | Zündung 1 |
| F27 | Airbag |
| F28 | Klappspiegel * |
| F29 | Feuerzeug |
| F30 | Fensterheber Beifahrerseite |
| F31 | Elektrische Fensterheber Fahrerseite |
| F32 | Uhr |
| R1 | Klimaanlagen-Relaiskomponente / Nicht entfernbarer Zusatzsockel |
| R2 | Zündung: START |
C140
Beschreibung
| 1 | 20A | Sitzheizungsschalter |
| 2 | 10 A | Luftqualitätssensor;Heizung, Lüftung und Klimatisierung (HLK);
Gebläse, schnelles Relais; Relais Standheizung 1. |
| 3 | 40A | Gebläsemotor |
| 4 | 10 A | Leuchtweitenregulierung;Servolenkungssteuerung;
Stellglied für Leuchtweitenregulierung links; Stellglied für Leuchtweitenregulierung rechts. |
| 5 | 2A | Multifunktionsschalter;Instrumententafel;
Elektrischer Rückspiegelschalter. |
| 6 | 30A | Fahrersitzverstellungsschalter |
| 7 | 10 A | Kraftstoffpumpensteuergerät oder unbenutzt |
| 8 | 5A | Innenspiegel;Sicherheitsalarm. |
| 9 | 10 A | Relais für Nebelschlussleuchte;Beifahrerairbag aus Licht;
Kombiinstrument; Steuergerät für Informationsanzeige; Multifunktionsschalter; Instrumententafel. |
| 10 | 10 A | Airbag-Diagnosemodul |
| 11 | 10 A | Body-Controller; Anhängerkupplung.. |
| 12 | 10 A | Park-/Neutralschalter |
| 13 | 10 A | Schiebedachfahrer;Spiegel-Controller. |
| 14 | 20A | Rückfahrlichtrelais, Anhängerrelais, Anhängerbeleuchtung |
| 15 | ||
| 16 | 20A | Steuergerät für Schiebedach |
| 17 | 15A | Differentialsteuergerät; Kanister-Entlüftungs-Magnetventil. |
| 18 | 20A | Body-Controller; Trailer-Anschluss. |
| 19 | 15A | Radio |
| 20 | 20A | Steuergerät für Kraftstoffpumpe |
| 21 | 20A | Zubehörsteckdose |
| 22 | 20A | Zigarettenanzünder vorne |
| 23 | 20A | Kofferraum-Zubehörsteckdose |
| 24 | 15A | Motorsteuerung;Luftmassenmesser mit Lufttemperatursensor;
ESP; Motorsteuerung; Vakuumpumpenrelais. |
| 25 | ||
| 26 | 15A | Nebelschlussleuchte |
| 27 | 5A | Klimaanlagen-LED |
| 28 | 10 A | Eine Gruppe von Instrumenten |
| 29 | 2A | Lenkradsteuerung |
| 30 | 15A | Tankklappe |
| 31 | 20A | Subwoofer |
| 32 | ||
| 33 | 15A | Karosseriesteuergerät |
| 34 | 20A | Scheibenwaschpumpe |
| 35 | 15A | Karosseriesteuergerät |
| 36 | 10 A | Karosseriesteuergerät |
| 37 | 30A | Trailer-Anschluss |
| 38 | ||
| 39 | 20A | Zentralverriegelungsrelais |
| 40 | 15A | Karosseriesteuergerät |
| 41 | 15A | Karosseriesteuergerät |
| 42 | 15A | Karosseriesteuergerät |
| 43 | ||
| 44 | 30A | Tonverstärker |
| 45 | 15A | Linkes Tagfahrsystem |
| 46 | 10 A | Steuergerät Fahrersitzheizung;Steuergerät für beheizbaren Beifahrersitz. |
| 47 | 15A | Steuergerät für Wegfahrsperre |
| 48 | 10 A | Airbag-Diagnosemodul |
| 49 | 30A | Elektrische Fensterheber |
| 50 | 20A | Fensterheber des Fahrers |
| 51 | 10 A | Ultraschallsensor;Steuergerät für Einparkhilfe;
Alarm; Sicherheit; Multifunktionsschalter; Instrumententafel. |
| 52 | 2A | Zündschloss |
| 53 | ||
| R1 | Zubehörrelais | |
| R2 | Hilfsleistungsrelais | |
| R3 | Motorlaufrelais | |
| R4 | Hauptrelais | |
| Folgende Relais sind integriert. | ||
| R5 | Scheibenwaschpumpe | |
| R6 | Tagfahrsystem-Relais | |
| R7 | Relais für Nebelschlussleuchte | |
| R8 | Relais für Rückfahrscheinwerfer, Anhänger | |
| R9 | Relais für Anhängerbeleuchtung | |
| R10 | Relais für Anhängerbeleuchtung | |
| R11 | Türöffner-Relais | |
| R12 | Tankklappenrelais | |
| R13 | Heckklappenrelais | |
| R14 | Türverriegelungsrelais | |
| R15 | Relais Fahrertürschloss | |
| R16 | Sperrrelais | |
