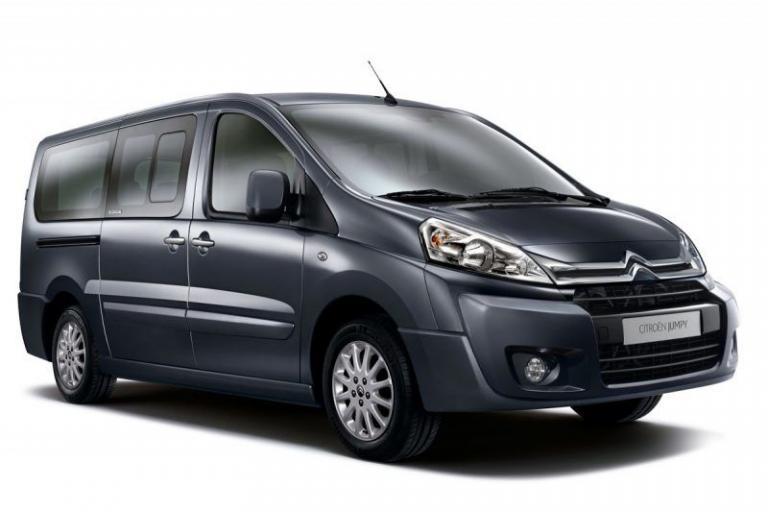

Citroën Jumpy (2007-2016) – Belegung Sicherungskasten und Relais
Sicherungs- und Relaiskastendiagramme – Citroën Jumpy
Gilt für Fahrzeuge hergestellt in:
2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016.
Citroën Jumpy verwendet Sicherung 9 im Sicherungskasten am Armaturenbrett für den Zigarettenanzünder .
Ort
Drei Sicherungskästen sind platziert:
– im Armaturenbrett auf der rechten Seite (hinter dem Handschuhfach, klappbar)
Das Handschuhfach kippen, dann kräftig daran ziehen, um an die Sicherungen zu gelangen.
– im Fahrgastraum (Batteriefach) Batteriefachdeckel
ausclipsen, roten Batteriepol (+) entfernen.
– unter der Motorhaube
Bei geöffneter Motorhaube den Scheibenhalter verschieben, um den Zugang zu erleichtern; Den Kasten lösen und kippen, um an die Sicherungen zu gelangen.
Sicherungskasten auf dem Armaturenbrett
| Nummer | Ampere [A] | Beschreibung |
| 1 | fünfzehn | Heckscheibenwischer |
| 2 | – | Reservieren |
| 3 | 5 | Airbag-Steuergerät |
| 4 | 10 | Lenkwinkelsensor;Diagnosesteckdose;
ESP-Sensor; manuelle Belüftung; Kupplungsschalter; Scheinwerferkegelhöhe; Partikelfilterpumpe. |
| 5 | dreißig | elektrische Spiegel;Fensterhebermotor Beifahrerseite. |
| 6 | dreißig | Stromversorgung der vorderen elektrischen Fensterheber |
| 7 | 5 | Nachttischlampen und eine Lampe im Handschuhfach |
| 8 | zwanzig | Multifunktionsbildschirm;Anti-Diebstahl-Alarmsirene;
Tontechnik; CD-Wechsler; Audio/Telefon; Anhänger-Sicherungskasten (Zubehör); Aufbauaufbau/Fahrzeugaufbau (Plattformkabine). |
| 9 | 10 | Ladezubehörsteckdose |
| 10 | dreißig | Höhenausgleich hinten;Lenkerschalter;
Instrumententafel. |
| 11 | fünfzehn | Diagnosesteckdose;Zündschloss. |
| 12 | fünfzehn | Lautsprechersystem;Airbag-Steuergerät;
Parksensoren Steuergerät/ |
| 13 | 5 | Motor-Sicherungskasten;Anhänger-Sicherungskasten. |
| 14 | fünfzehn | Regensensor;digitale Klimaanlage;
Instrumententafel. |
| 15 | dreißig | Verriegeln/Entriegeln/Super-Verriegelung |
| 16 | – | Reservieren |
| 17 | 40 | Heizbare Heckscheibe;Beheizte Spiegel. |
| 17 | 10 | Nur beheizbare Spiegel |
Sicherungen im Fahrgastraum
| Nummer | Ampere [A] | Beschreibung |
| 1 | dreißig | Beheizte Sitze |
| 2 | zwanzig / – | Batterie-/Ersatzladezustand |
| 3 | 40/50 | Anhänger-Sicherungskasten (Zubehör);Karosseriebauer;
Fahrzeugmodifikationseinheit (Fahrerhausplattform). |
| 4 | – | Reservieren |
| 36 | fünfzehn | Scharniertürschlösser |
| 37 | 10 | Scharniertürschlösser |
| 38 | zwanzig | Heckflügelwischer |
| 39 | – | Reservieren |
| 40 | 5 | Klappbare Seitenspiegel |
Sicherungskasten-Diagramm (Abschleppen / Abschlepphaken / Aufbauhersteller / Plattform-CAB-Sicherungen)
| Nummer | Ampere [A] | Beschreibung |
| 1 | fünfzehn | Reservieren |
| 2 | fünfzehn | Zündrelais und optionaler Generator |
| 3 | fünfzehn | 12V Anhängerstromversorgung |
| 4 | fünfzehn | Ständige Lieferungen von Autokonverter |
| 5 | 10 | Warnlichter |
Sicherungskasten im Motorraum
| Nummer | Ampere [A] | Beschreibung |
| 1 | zwanzig | Motorsteuerung;Kraftstoff- und Luftversorgungssysteme;
Lüftermontage. |
| 2 | fünfzehn | Horn |
| 3 | 10 | Front- und Heckscheibenwaschpumpe |
| 4 | zwanzig | Scheinwerferwaschpumpe |
| 5 | fünfzehn | Kraftstoffversorgungssystem |
| 6 | 10 | Servolenkung;Zusätzlicher Bremspedalschalter. |
| 7 | 10 | Bremssystem (ABS/DSC) |
| 8 | zwanzig | Startersteuerung |
| 9 | 10 | Bremspedal-Hauptschalter |
| 10 | dreißig | Kraftstoff- und Luftversorgungssysteme;Emissionskontrollsysteme. |
| 11 | 40 | Frontbelüftung |
| 12 | dreißig | Scheibenwischer |
| 13 | 40 | Eingebaute Systemschnittstelle |
| 14 | dreißig | Reservieren |
