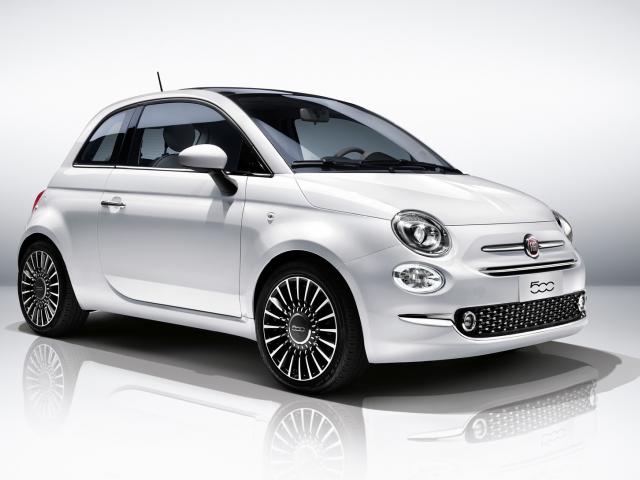

Fiat 500 (2015-2019) – Belegung Sicherungskasten und Relais
Diagramme von Sicherungskästen und Relais – Fiat 500
Gilt für Fahrzeuge hergestellt in:
2015, 2016, 2017, 2018, 2019.
Sicherungskasten im Armaturenbrett
Die interne Sicherungsplatine ist Teil des Body Control Module (BCM) und befindet sich auf der Fahrerseite unter der Instrumententafel.
| Nummer | Mini-Sicherung | Beschreibung | |
|---|---|---|---|
| 1 | F12 | 7,5A Braun | Stromversorgung für das rechte Abblendlicht |
| 2 | F32 | 5A Hellbraun | Deckenleuchten vorne und hinten;Deckenlampen im Kofferraum und in den Türen. |
| 3 | F53 | 5A Hellbraun | Knoten Instrumententafel |
| 4 | F38 | 20A gelb | Zentralverriegelung |
| 5 | F36 | 10A rot | Diagnosesteckdose;Autoradio;
Klimaanlage. |
| 6 | F43 | 20A gelb | Scheiben- und Heckscheibenwaschpumpe |
| 7 | F48 | 20A gelb | Fensterheber Beifahrerseite |
| 8 | F13 | 7,5A Braun | Linkes Abblendlicht, Leuchtweitenregulierung |
| 9 | F50 | 7,5A Braun | Airbag |
| 10 | F51 | 5A Hellbraun | Autoradio-Schalter;Klimaanlage;
Stopplicht; Kupplung. |
| 11 | F37 | 5A Hellbraun | Bremslichtschalter;Vermittlungsknoten. |
| 12 | F49 | 5A Hellbraun | Außenspiegel;GEOGRAPHISCHES POSITIONIERUNGS SYSTEM;
elektrischer Spiegel; Einparkhilfe. |
| 13 | F31 | 5A Hellbraun | Zündung;Steuerung der Klimaanlage. |
| 14 | F47 | 20A gelb | Fensterheber Fahrerseite |
Sicherungskasten im Motorraum
Es befindet sich auf der rechten Seite des Motorraums neben der Batterie.
Um darauf zuzugreifen, entfernen Sie die Schraube, drücken Sie auf die Entriegelungslaschen und entfernen Sie die Abdeckung.
Die Identifikationsnummer der elektrischen Komponente für jede Sicherung befindet sich auf der Rückseite der Abdeckung.
| Aussparung | Maximale Sicherung | Mini-Sicherung | Beschreibung |
|---|---|---|---|
| F01 | 60 Ampere blau | – | Bodycontroller |
| F02 | 20A gelb | – | Tonverstärker |
| F03 | 20A gelb | – | Zündschloss |
| F04 | 40A orange | – | Anti-Blockier-Bremspumpe |
| F05 | 70 Ampere Hellbraun | – | Elektrische Servolenkung |
| F06 | 20A gelb | – | Kühlerlüfter – Einzelgeschwindigkeit |
| F06 | 30A grün | – | Kühlerlüfter – Niedrige Geschwindigkeit |
| F07 | 40A orange | – | Kühlerlüfter – hohe Drehzahl |
| F08 | 40A orange | – | Gebläsemotor |
| F09 | – | 10A rot | Fahrsystem |
| F10 | – | 10A rot | Horn |
| F11 | – | 15A blau | Fahrsystem |
| F11 | – | 10A rot | Antriebsstrang (Multiair – falls vorhanden) |
| F14 | – | 5A Hellbraun | Fernlicht (Shutter) |
| F15 | – | 15A blau | Feuerzeug |
| F 16 | – | 7,5A Braun | Übertragung |
| F17 | – | 25A Klar | Antriebsstrang (Multiair – falls vorhanden) |
| F17 | – | 15A blau | Fahrsystem |
| F18 | – | 15A blau | Fahrsystem |
| F18 | – | 5A Hellbraun | Antriebsstrang (Multiair – falls vorhanden) |
| F19 | – | 7,5A Braun | Klimaanlage |
| F20 | – | 15A blau | Sitzheizung – falls vorhanden |
| F21 | – | 15A blau | Benzinpumpe |
| F22 | – | 20A gelb | Fahrsystem |
| F23 | – | 20A gelb | Brems-Antiblockierventile |
| F24 | – | 7,5A Braun | Stabilitätskontrollsystem |
| F30 | – | 15A blau | Nebellichter |
| F82 | 30A grün | – | Schiebedach/Dach-Cabrio |
| F83 | 20A gelb | – | Kühlpumpe – falls vorhanden |
| F84 | – | 10A rot | Übertragung |
| F85 | 30A grün | – | Heckentfroster |
| F87 | – | 5A Hellbraun | Heckentfroster |
| F90 | – | 5A Hellbraun | Beheizbare Spiegel – falls vorhanden |
Relais
| Beschreibung | Relais | Ampere [A] |
| Hauptscheinwerfer | T02 | zwanzig |
| Summer | T03 | zwanzig |
| Conditioner-Kompressor | T05 | zwanzig |
| Einstufiger Motorlüfter;Motorlüfter mit niedriger Drehzahl. | T06 | dreißig |
| Motorlüfter mit hoher Drehzahl | T07 | 50 |
| Lüfter der Klimaanlage | T08 | dreißig |
| Motormanagementsystem (Hauptrelais) | T09 | dreißig |
| Reservieren | T10 | zwanzig |
| Nebellichter | T14 | zwanzig |
| Benzinpumpe | T17 | dreißig |
| Entnebelung | T19 | dreißig |
| Startverhinderung dank Robotergetriebe | T20 | dreißig |
| Dualogic-Getriebesperrpumpe | T30 | 50 |
| Frontsteckdose (mit oder ohne Zigarettenanzünderstecker) | T31 | dreißig |
