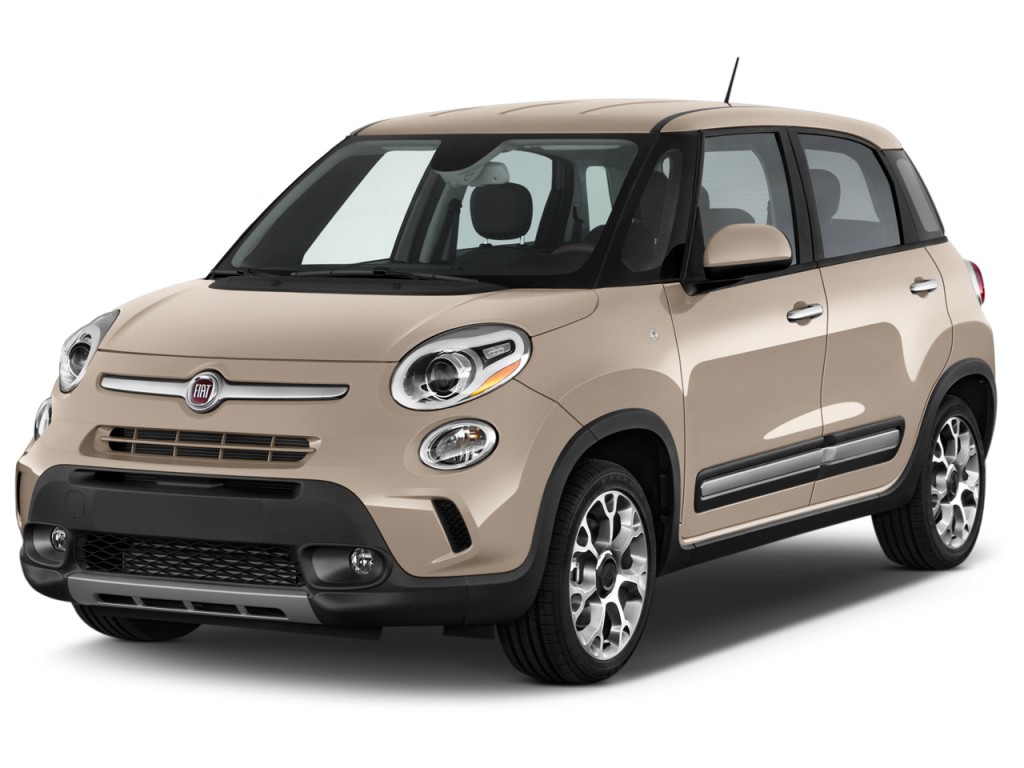

Fiat 500L (2013-2015) – Belegung Sicherungskasten und Relais
Diagramme von Sicherungskästen und Relais – Fiat 500L
Gilt für Fahrzeuge hergestellt in:
2013, 2014, 2015.
Lage des Sicherungskastens
Sicherungen unter der Haube
Die vordere Verteilereinheit befindet sich auf der rechten Seite des Motorraums neben der Batterie.
Um darauf zuzugreifen, drücken Sie die Entriegelungslaschen und entfernen Sie die Abdeckung.
Die Identifikationsnummer der elektrischen Komponente für jede Sicherung befindet sich auf der Rückseite der Abdeckung.
Interne Sicherungen
Die interne Sicherungstafel ist Teil des Karosseriesteuergeräts (BCM) und befindet sich hinter der Abdeckung auf der linken Seite des Lenkrads.
Interne Sicherungen hinten
Die hintere innere Sicherungstafel befindet sich hinter der Fahrerseitenabdeckung am Heck des Fahrzeugs.
Sicherungen im Motorraum
| Aussparung | Maxi-Sicherung | Mini-Sicherung | Beschreibung |
|---|---|---|---|
| F01 | 60 Ampere blau | Bodycontroller | |
| F02 | 60 Ampere blau | Heckverteiler Body Controller | |
| F03 | 20A gelb | Zündschloss | |
| F04 | 40A orange | Anti-Blockier-Bremspumpe | |
| F05 | 70 Ampere klar | Elektrische Servolenkung | |
| F06 | 30A grün | Kühlerlüfter – Niedrige Geschwindigkeit | |
| F07 | 50A rot | Kühlerlüfter – hohe Drehzahl | |
| F08 | 40 Ampere Orange | Gebläsemotor | |
| F09 | 7,5A Braun | Übertragung | |
| F10 | 15A blau | Horn | |
| F11 | 10A rot | Fahrsystem | |
| F14 | 20A gelb | 115-V-Steckdose | |
| F15 | 15A blau | Übertragung | |
| F 16 | 7,5A Braun | Getriebeantriebssystem | |
| F17 | 10A rot | Fahrsystem | |
| F18 | 5A Hellbraun | Antriebsstrang (Multiair – falls vorhanden) | |
| F19 | 7,5A Braun | Klimaanlage | |
| F20 | 30A grün | Heckentfroster | |
| F21 | 15A blau | Benzinpumpe | |
| F23 | 20A gelb | Brems-Antiblockierventile | |
| F24 | 7,5A Braun | Stabilitätskontrollsystem | |
| F30 | 5A Hellbraun | Nach dem Starten der Pumpe | |
| F81 | 70 Ampere klar | Kaltleiter (sekundär) | |
| F82 | 40A orange | Übertragung | |
| F83 | 40A orange | PTC (Haupt) | |
| F84 | 7,5A Braun | Übertragung | |
| F85 | 15A blau | 12-V-Steckdose vorne | |
| F86 | 15A blau | 12-V-Steckdose hinten | |
| F88 | 7,5A Braun | Beheizte Spiegel |
Interne Sicherungen
| Aussparung | Nummer | Mini-Sicherung | Beschreibung |
|---|---|---|---|
| 1 | F12 | 7,5A Braun | Abblendlicht rechts |
| 2 | F32 | 7,5A Braun | Deckenleuchten vorne und hinten;Deckenlampen im Kofferraum und in den Türen. |
| 3 | F53 | 7,5A Braun | Knoten Instrumententafel |
| 4 | F38 | 20A gelb | Zentralverriegelung |
| 5 | F36 | 15A blau | Diagnosesteckdose;Autoradio;
Klimaanlage; TPMS; Schiebedach. |
| 6 | F43 | 20A gelb | Zwei-Wege-Waschmaschine |
| 7 | F48 | 20A gelb | Beifahrer Fensterheber |
| 8 | F13 | 7,5A Braun | Linkes Abblendlicht, Leuchtweitenregulierung |
| 9 | F50 | 7,5A Braun | Airbag |
| 10 | F51 | 5A transparent | Autoradio-Schalter;Klimaanlage;
Stopplicht; Kupplung; Rückwärtsgang; Schiebedach; Einparkhilfe; Rückfahrkamera. |
| 11 | F37 | 7,5A Braun | Bremslichtschalter;Vermittlungsknoten. |
| 12 | F49 | 5A transparent | Außenspiegel;
GEOGRAPHISCHES POSITIONIERUNGS SYSTEM; elektrischer Spiegel; Einparkhilfe. |
| 13 | F31 | 5A transparent | Klimakontrolle;Sitzverstellung. |
| 14 | F47 | 20A gelb | Fensterleistungsregler |
Belegung der hinteren internen Sicherungen
| Aussparung | Nummer | Mini-Sicherung | Beschreibung |
|---|---|---|---|
| 1 | F61 | 15A blau | Sitze mit Lordosenverstellung |
| 2 | F62 | 15A blau | Beheizte Sitze |
| 3 | F64 | 20A gelb | Audio-Kit |
| 4 | F65 | 20A gelb | Solarjalousien |
| 5 | F66 | 20A gelb | Schiebedach |
| 6 | F90 | 7,5A Braun | Linkes Fernlicht |
| 7 | F91 | 7,5A Braun | Rechtes Fernlicht |
| 8 | F92 | 7,5A Braun | Nebelscheinwerfer links |
| 9 | F93 | 7,5A Braun | Nebelscheinwerfer rechts |
| 10 | F33 | 5A Hellbraun | BSM, ESP |
| 11 | F34 | 20A gelb | Beifahrerfenster hinten links |
| 12 | F49 | 20A gelb | Beifahrerfenster hinten rechts |
