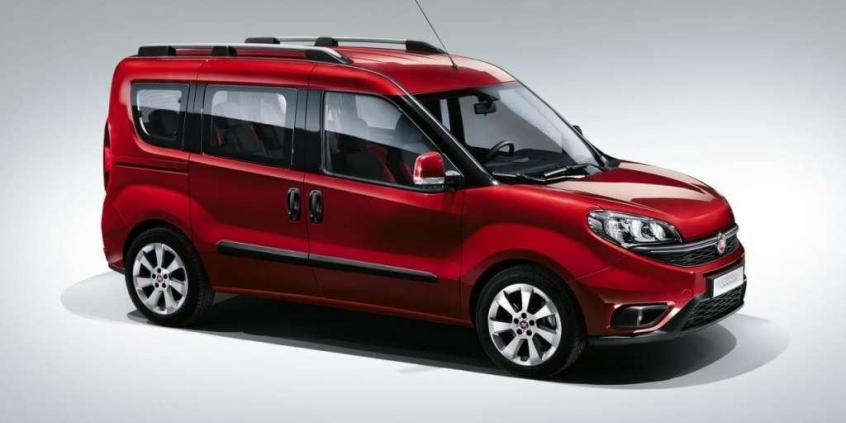

Fiat Doblo IV (2015-2019) – Belegung Sicherungskasten und Relais
Diagramme von Sicherungs- und Relaiskästen – Fiat Doblo IV
Gilt für Fahrzeuge hergestellt in:
2015, 2016, 2017, 2018, 2019.
Sicherungskasten im Motorraum
| Beschreibung | Nummer | Ampere [A] |
| BCM – Bordcomputersteuergerät | F01 | 60 |
| Schaltgetriebe Heckscheibe Fahrerseite (Versionen Doblò/Doblò Combi) | F02 | zwanzig |
| Zündschloss | F03 | zwanzig |
| BSM Steuergerät Bremsanlage (Elektropumpe) | F04 | 40 |
| PTC2-Zuheizer (Dieselmotoren) | F05 | 50 |
| Kühlerlüfter (niedrige Drehzahl) | F06 | dreißig |
| Kühlerlüfter (hohe Geschwindigkeit, 187/300/350 W) | F07 | 40 |
| Kühlerlüfter (hohe Geschwindigkeit, 500 W) | F07 | 60 |
| Lüfter im Fahrgastraum | F08 | 40 |
| Funkschalter zum Öffnen der Pendeltür (Cargo-Version) | F09 | 10 |
| Einfarbiges Horn | F10 | 10 |
| Sekundärlasten an der Motorsteuerung | F11 | 10 |
| Ampeln | F14 | fünfzehn |
| Standheizung PTC1 (Dieselmotoren) | F15 | dreißig |
| ECM Motormanagement-Steuergerät, Zündmanagement-Relais 1 mit Start&Stop-System | F 16 | 7.5 |
| ECM Motorsteuergerät (Versorgung) (1.3 Multijet Euro 4, 1.4 BZ, 1.6 Multijet – 2.0 JTD) | F17 | 10 |
| ECM Motorsteuergerät, Hauptrelais des Motormanagementsystems | F18 | 7.5 |
| Klimakompressor | F19 | 7.5 |
| Heizbare Heckscheibe | F20 | dreißig |
| Benzinpumpe am Tank | F21 | fünfzehn |
| Motormanagement Grundlasten (1.3 Multijet Euro 4, 1.4) | F22 | fünfzehn |
| Motormanagement Grundlast (1.3 Multijet Euro / Euro 5, 1.6 Multijet – 2.0 JTD) | F22 | zwanzig |
| BSM Bremssystem ECU (Steuergerät und Magnetventil) | F23 | zwanzig |
| BSM-Steuergerät für Bremsanlage (Strom und Schlüssel), Lenkwinkelsensor | F24 | 5 |
| Nebellichter | F30 | fünfzehn |
| Steuergerät für Glühkerzenheizung (1.3 Multijet Euro 4, 1.3 Multijet Euro 5, 1.6 Multijet – 2.0 JTD Euro 4 – Euro 5) | F81 | 60 |
| Heckscheibenspanner Beifahrerseite (Versionen Doblò/Doblò Combi mit Schaltgetriebe) | F82 | zwanzig |
| Scheinwerferwaschpumpe | F83 | zwanzig |
| Steckdose hinten | F85 | fünfzehn |
| Steckdose im Fahrgastraum | F86 | fünfzehn |
| IBS Batterieladezustandssensor für das Start&Stop System | F87 | 5 |
| Seitenspiegelentfroster | F88 | 7.5 |
Sicherungskasten im Fahrgastraum
| Beschreibung | Nummer | Ampere [A] |
| Beheizter Fahrersitz | F1 | 10 |
| Beheizbarer Beifahrersitz | F2 | 10 |
| Feuerzeug | F3 | fünfzehn |
| Dritte Steckdose am Armaturenbrett | F4 | zwanzig |
| Elektrische Heckscheibe Fahrerseite | F5 | zwanzig |
| Elektrische Heckscheibe Beifahrerseite | F6 | zwanzig |
| Abblendlicht rechts | F12 | 7.5 |
| Deckenleuchte vorne, Deckenleuchte hinten, Sonnenblendenleuchten, Türmarkierungsleuchten, Kofferraumleuchte | F32 | 7.5 |
| Instrumententafel | F53 | 5 |
| Türverriegelungs-/Entriegelungsmotoren, Verriegelungsbetätigungsmotoren, Heckklappenentriegelungsmotor | F38 | zwanzig |
| Power + Akku für EOBD-Diagnosesteckdose, Radio, Reifendruckkontrollgerät | F36 | 10 |
| Scheibenwaschpumpe vorne/hinten | F43 | fünfzehn |
| Elektrischer Fensterhebermotor Beifahrertür | F48 | zwanzig |
| Linkes Abblendlicht, Scheinwerferkorrektor | F13 | 7.5 |
| Zentraler Airbag | F50 | 7.5 |
| int. Stromversorgung für Bremspedalschalter, Kupplungspedalschalter, Innenraumheizung, Blue&Me™ Konvergenzsteuergerät, Soundsystem | F51 | 7.5 |
| int. Armaturenbrettstromversorgung, Bremspedalschalter, drittes Bremslicht; | F37 | 5 |
| int. Stromversorgung für Bedienfeldbeleuchtung, Parksteuergerät, Reifendrucksensor-Steuergerät, Außenspiegel-Elektromotor, Regensensor, elektrisches Dachsteuergerät, My-Port-Infotainment-Steckdose | F49 | 5 |
| int. Stromversorgung der Relaisspulen des Motorsicherungskastens und der Relaisspulen des Bordcomputers, | F31 | 5 |
| Elektrischer Fensterhebermotor Fahrerseite Vordertür | F47 | zwanzig |
| Steckdose hinten | F94 | fünfzehn |
| Zigarettenanzünder/Steckdose im Fahrgastraum | F95 | fünfzehn |
| Zigarettenanzünder/Steckdose im Fahrgastraum | F96 | fünfzehn |
| Beheizter Fahrersitz | F97 | 10 |
| Beheizbarer Beifahrersitz | F98 | 10 |
