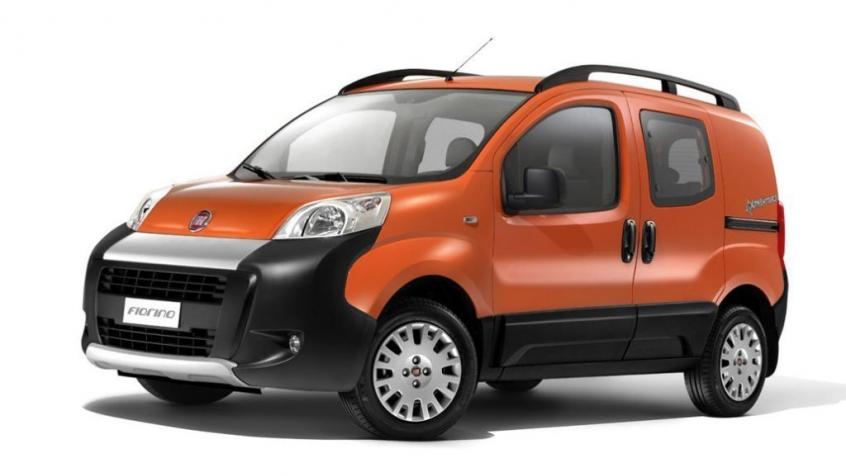

Fiat Fiorino und Qubo (2007-2013) – Belegung Sicherungskasten und Relais
Diagramme von Sicherungskästen und Relais – Fiat Fiorino und Qubo
Gilt für Fahrzeuge hergestellt in:
2007, 2008, 2009, 2010, 2011, 2012, 2013.
Sicherungskasten im Motorraum
| Beschreibung | Nummer | Ampere [A] |
| Bordcomputer | F01 | 60 |
| Verfügbar | F02 | — |
| System starten | F03 | zwanzig |
| ABS (Pumpe) | F04 | 40 |
| Verfügbar | F05 | — |
| Elektromotor-Lüfter mit einfacher Drehzahl (75 W) / Elektromotor-Lüfter mit niedriger Drehzahl (187 W) | F06 | zwanzig |
| Lüfter für Elektromotoren mit niedriger Drehzahl (350 W) | F06 | dreißig |
| Hochgeschwindigkeits-Elektromotor-Lüfter (187 W) | F07 | dreißig |
| Hochgeschwindigkeits-Elektromotor-Lüfter (350 W) | F07 | 40 |
| Elektrischer Lüfter der Klimaanlage | F08 | dreißig |
| Verfügbar (Anhänger-Kit) | (F09) | (fünfzehn) |
| Summer | F10 | 10 |
| Motorsteuerungssystem (Sekundärlasten) | F11 | 10 |
| Ampeln | F14 | fünfzehn |
| Verfügbar | F15 | — |
| +15 Motortreiber/Relaistrommel T20 | F 16 | 7.5 |
| Lokführer (Version 1.4) | F17 | 10 |
| Motorsteuerung (Version 1.3 Multijet) | F17 | 10 |
| Spulenrelais T09 (Version 1.4) | F18 | 7.5 |
| Motorsteuergerät/Relaistrommel T09 (Version 1.3 Multijet) | F18 | 7.5 |
| Kompressor der Klimaanlage | F19 | 7.5 |
| Beheizbare Heckscheiben-/Spiegelheizung | F20 | dreißig |
| Benzinpumpe | F21 | fünfzehn |
| Motorsteuerung (Version 1.3 Multijet) | F22 | fünfzehn |
| Einspritzdüsen/Zündtrommel (Version 1.4) | F22 | fünfzehn |
| ABS (Ventile) | F23 | zwanzig |
| +15 Abs | F24 | 7.5 |
| Nebellichter | F30 | fünfzehn |
| Steckerheizer (Version 1.3 Multijet) | F81 | 50 |
| Verfügbar | F83 | — |
| Zigarettenanzünder/Steckdosen im Fahrgastraum/Sitzheizung | F85 | dreißig |
| +15 Rückfahrscheinwerfer/Dezimeter/Wasser im Dieselsensor/T02-, T05-, T14-, T17- und T19-Relaisaufroller | F87 | 7.5 |
Sicherungskasten im Fahrgastraum
| Beschreibung | Nummer | Ampere [A] |
| Abblendlicht (Beifahrerseite) | F12 | 7.5 |
| Steuerung für Abblendlicht (Fahrerseite)/Scheinwerferausrichtung | F13 | 7.5 |
| INT/A SCM Staffeltrommeln | F31 | 5 |
| Temporäre Innenbeleuchtung | F32 | 7.5 |
| Bluetooth-Soundsystem/Zentraleinheit-Knoten/Blue&Me-Knoten/EOBD-Steckdose zur Fehlerbehebung/Lautstärkealarm-Steuereinheit/Alarmsirenen-Steuereinheit | F36 | 10 |
| Steuerknoten Instrumententafel/Bremsleuchte (NA) | F37 | 5 |
| Tür-/Kofferraumverriegelungsbetätiger | F38 | zwanzig |
| Umkehrbare Windschutzscheiben-/Heckscheibenwaschpumpe | F43 | fünfzehn |
| Windschutzscheibe (Fahrerseite) | F47 | zwanzig |
| Windschutzscheibe (Beifahrerseite) | F48 | zwanzig |
| Lichtsteuerung/Parksensorsteuerung/Elektrische Außenspiegelsteuerung/Lautstärkealarmsteuerung | F49 | 4 |
| Airbag-Steuergerät | F50 | 7.5 |
| INT-Soundsystem-Knoten/Bluetooth-Zentraleinheit-Knoten/Blue&Me-Knoten/Elektrische Türspiegelbewegung/Kupplungsschalter/Bremslichtsteuerung (NC) | F51 | 5 |
| Knoten Instrumententafel | F53 | 5 |
| Außenspiegelentfroster | F41 | 7.5 |
| Verfügbar | F45 | — |
| Verfügbar | F46 | — |
| Verfügbar | F90 | — |
| Verfügbar | F91 | — |
| Verfügbar | F92 | — |
| Verfügbar | F93 | — |
| Zigarettenanzünder und Steckdose im Fahrgastraum | F94 | fünfzehn |
| Verfügbar | F95 | — |
| Zigarettenanzünder und Steckdose im Fahrgastraum | F96 | fünfzehn |
| Beheizbarer Vordersitz (Fahrerseite) | F97 | 10 |
| Sitzheizung vorn (Beifahrerseite) | F98 | 10 |
