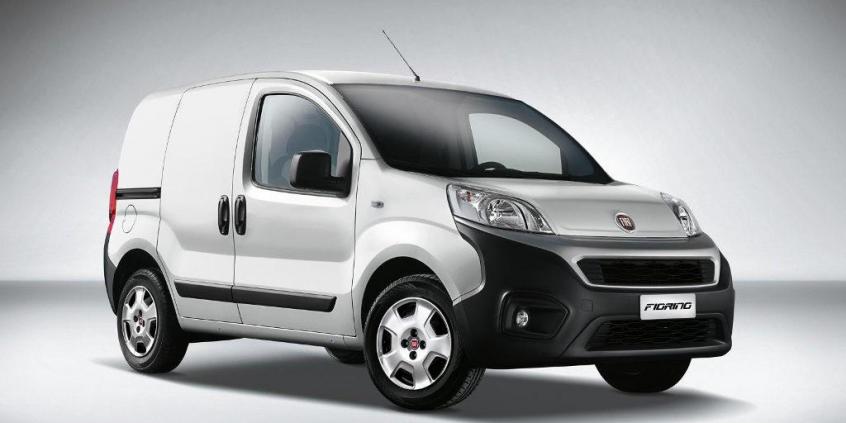

Fiat Fiorino und Qubo (2017) – Belegung Sicherungskasten und Relais
Motorraum
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| F09 | fünfzehn | Ersatzteil (Anhänger-Kit) |
| F09 | 10 | Magnetventile des Methan (CNG)-Systems |
| F10 | 10 | Horn |
| F14 | fünfzehn | Ampeln |
| F15 | fünfzehn | Steckdose hinten |
| F19 | 7.5 | Klimakompressor |
| F20 | dreißig | Heizbare Heckscheibe;Spiegelentfroster. |
| F21 | fünfzehn | Benzinpumpe |
| F08 | fünfzehn | Nebellichter |
| F85 | dreißig | Feuerzeug;Steckdose im Fahrgastraum;
Beheizte Sitze. |
| F87 | 7.5 | +15 Rückfahrscheinwerfer/Luftmengenmesser/Wasser im Kraftstoffsensor/Relaisspulen T02, T05, TI4, TI7 und TI9 (Version 1.4) |
| F87 | 5 | IBS Batterieladesensor für Start&Stop-System (1.3 Multijet mit Start&Stop-System) |
Passagierabteil
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| F12 | 7.5 | Abblendlicht (Beifahrerseite) |
| F13 | 7,5/50 | Abblendlicht (Fahrerseite);Scheinwerferausrichtungskorrektor. |
| F31 | 5 | INT/A SCM-Relaisspulen |
| F32 | 7.5 | Temporäre Innenbeleuchtung (Option) |
| F36 | 10 | Bluetooth-Fi-Funksystem-Knoten;Blue&Me-Knoten;
EOBD-Diagnosebuchse; volumetrischer Alarm ECU; Alarmsirenen-ECU. |
| F37 | 5 | Schalttafelknoten;Bremslichtsteuerung (NO). |
| F38 | zwanzig | Tür-/Kofferraumverriegelungsbetätiger (Option) |
| F43 | fünfzehn | Scheibenwaschanlage;Zweiwege-Heckscheibenwaschpumpe. |
| F47 | zwanzig | Elektrische Frontscheibe (Fahrerseite) (Option) |
| F48 | zwanzig | Elektrische Frontscheibe (Beifahrerseite) (Option) |
| F49 | 5 | ECU Standlicht/Sensoren;Elektrische Seitenspiegel;
Volumetrischer Alarm ECU. |
| F51 | 7.5 | INT Funkknoten;Bluetooth-Fi-System ECU;
Blue&Me™-Knoten; Bewegung von elektrischen Seitenspiegeln; Kupplungsschalter; Bremslichtsteuerung (NC). |
| F53 | 5 | Knoten Instrumententafel |
| F41 | 7.5 | Außenspiegelentfroster |
| F45 | – | Reservieren |
| F46 | – | Reservieren |
| F90 | – | Reservieren |
| F91 | – | Reservieren |
| F92 | – | Reservieren |
| F93 | – | Reservieren |
| F94 | fünfzehn | Zigarettenanzünder/Fahrgastraum |
| F95 | – | Reservieren |
| F96 | fünfzehn | Zigarettenanzünder/Fahrgastraum |
| F97 | 10 | Beheizbarer Vordersitz (Fahrerseite) |
| F98 | 10 | Sitzheizung vorn (Beifahrerseite) |
