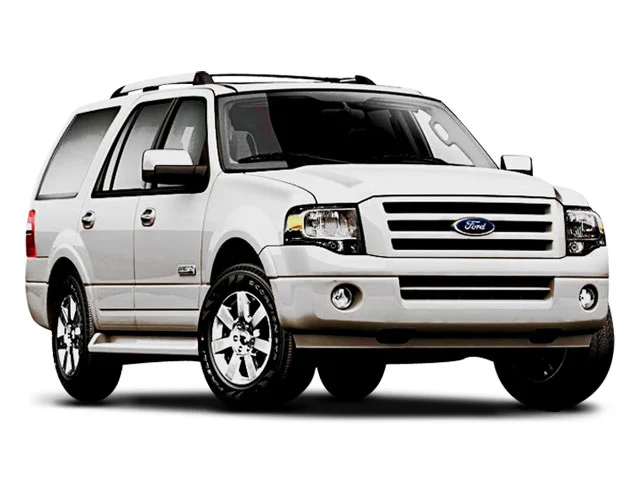

Ford Expedition U324 (2007-2008) – Belegung Sicherungskasten und Relais
Sicherungs- und Relaiskastendiagramme – Ford Expedition UN93
Gilt für Fahrzeuge hergestellt in:
2007, 2008.
Diagramm des Sicherungskastens im Fahrgastraum
Die Sicherungstafel befindet sich unter der rechten Seite der Instrumententafel. Um die Verkleidung zu entfernen, um Zugang zum Sicherungskasten zu erhalten, ziehen Sie die Verkleidung zu sich heran, schwenken Sie sie zur Seite und entfernen Sie sie. Um es wieder einzubauen, richten Sie die Laschen mit den Rillen auf der Platte aus und drücken Sie sie dann nach unten. Um die Abdeckung des Sicherungskastens zu entfernen, drücken Sie auf die Laschen auf beiden Seiten der Abdeckung und entfernen Sie dann die Abdeckung.
Anzahl | Ampere [A] | Beschreibung |
---|---|---|
1 | dreißig | Intelligentes Fenster Nr. 1 |
2 | fünfzehn | Speichermodul auf der Fahrerseite |
3 | fünfzehn | FES, |
Audio-Bedienelemente auf den Rücksitzen | ||
SDARS | ||
4 | dreißig | Intelligentes Fenster Nr. 2 |
5 | 10 | Tastaturbeleuchtung, |
Aktivierung der dritten Sitzreihe, | ||
Bremsschaltsperre (BSI), | ||
SPDJB | ||
6 | zwanzig | Fahrtrichtungsanzeiger |
7 | 10 | Abblendlicht (links) |
8 | 10 | Abblendlicht (rechts) |
9 | fünfzehn | Innenbeleuchtung |
10 | fünfzehn | Hintergrundbeleuchtung, Pfützenlampen |
11 | – | Nicht benutzt |
12 | 7.5 | Spiegelschalter, |
Fahrersitz-Memory-Schalter | ||
13 | – | Nicht benutzt |
14 | 10 | Elektrisches Heckklappenmodul – Stromerhaltung |
15 | 10 | Klimakontrolle |
16 | – | Nicht benutzt |
17 | zwanzig | Stromversorgung aller Verriegelungsmotoren, |
Heckklappe entriegeln, | ||
Anhebende Fensterfreigaben | ||
18 | zwanzig | Unbenutzt (Ersatz) |
19 | 25 | Heckscheibenwischer |
20 | fünfzehn | verstellbare Pedale, |
Datenlinks | ||
21 | fünfzehn | Nebellichter, |
Ecklampen | ||
22 | fünfzehn | Standlichtrelais |
23 | fünfzehn | Scheinwerfer mit Fernlicht |
24 | zwanzig | Hupenrelais |
25 | 10 | Lampen auf Anfrage, |
Handschuhfach, | ||
Visier | ||
26 | 10 | Instrumententafel-Cluster |
27 | zwanzig | Zündschloss |
28 | 5 | Radio |
29 | 5 | Instrumententafel-Cluster |
30 | 5 | Unbenutzt (Ersatz) |
31 | 10 | Kompass |
Automatisch abblendender Rückspiegel | ||
32 | 10 | Einschränkungssteuermodul |
33 | – | Nicht benutzt |
34 | 5 | Unbenutzt (Ersatz) |
35 | 10 | Einparkhilfe hinten, 4×4 |
36 | 5 | PATS-Transceiver |
37 | 10 | Klimakontrolle |
38 | zwanzig | Subwoofer/Verstärker (audiophiles Radio) |
39 | zwanzig | Radio |
40 | – | Nicht benutzt |
41 | – | Nicht benutzt |
42 | 10 | Batterieladespule für Anhängerkupplung |
43 | 10 | Logik des Heckwischers |
44 | – | Nicht benutzt |
45 | 5 | Logik des Frontwischers |
46 | 7.5 | Klimakontrolle, |
Hilfsrelaissteuerung | ||
47 | dreißig | elektrische Fensterheber, |
Schiebedach | ||
48 | – | Nicht benutzt |
Schema des Sicherungskastens im Motorraum
Der Stromverteiler befindet sich im Motorraum.
Anzahl | Ampere [A] | Beschreibung |
---|---|---|
1 | – | Gebläserelais |
2 | – | Nicht benutzt |
3 | – | Relais für Heckscheibenheizung |
4 | dreißig | Sitze dritte Reihe (Fahrerseite) |
5 | 40 | Anhängerkupplung (Elektrobremse) |
6 | 60 | ABS (Ventile) |
7 | – | Nicht benutzt |
8 | 40 | Beheizte/gekühlte Sitze |
9 | 60 | ABS (Pumpe) |
10 | zwanzig | Steckdose an der hinteren Konsole |
11 | dreißig | Hilfsgebläse |
12 | 25 | Anhängerkupplung (Standlicht) |
13 | dreißig | Anhängerkupplungsstecker (Laden der Batterie) |
14 | – | Nicht benutzt |
15 | – | Nicht benutzt |
16 | – | A/C-Kupplungsrelais |
17 | – | Nicht benutzt |
18 | – | Kraftstoffpumpenrelais |
19 | – | Backup-Relais |
20 | – | Anhängerkupplungsrelais (Linker Blinker) |
21 | – | Anhängerkupplungsrelais (Blinker rechts) |
22 | – | Nicht benutzt |
23 | fünfzehn | Beheizte Spiegel |
24 | 40 | Gebläsemotor |
25 | – | Nicht benutzt |
26 | – | Nicht benutzt |
27 | dreißig | Elektrische Hubklappe |
28 | 40 | Heckscheibenheizung, |
Beheizter Spiegel | ||
29 | dreißig | Beifahrersitz |
30 | 10 | Kupplung der Klimaanlage |
31 | fünfzehn | Bremslichter |
32 | zwanzig | Benzinpumpe |
33 | zwanzig | Ersatzlampen |
34 | 25 | Anhängerkupplung (Brems-/Blinker) |
35 | zwanzig | 4×4-Modul |
36 | 10 | Powertrain Control Module (PCM) – Strom aufrechterhalten, |
Kanisterentlüftung | ||
37 | fünfzehn | B+ Getriebe |
38 | dreißig | Sitze dritte Reihe (Beifahrerseite) |
39 | 50 | Pumpe für Luftfederung |
40 | dreißig | Anlasser |
41 | zwanzig | IP/Konsolensteckdose |
42 | – | Nicht benutzt |
43 | zwanzig | 4 × 4-Modul-Motor |
44 | – | Nicht benutzt |
45 | dreißig | Der Fahrersitz |
46 | 40 | Bus starten/ausführen |
47 | dreißig | Luftfederung – Magnetventile |
48 | – | Nicht benutzt |
49 | dreißig | Scheibenwischer/Waschanlage vorne |
50 | dreißig | PCM – Sammelschiene |
51 | zwanzig | Steckdose aufladen |
52 | zwanzig | Feuerzeug |
53 | – | Luftfederrelais |
54 | – | Anlasserrelais |
55 | – | Anhängerkupplungsrelais (Parklicht) |
56 | – | Relais für Anhängerkupplungsstecker (Laden der Batterie) |
57 | – | Relais starten/starten |
58 | – | Nicht benutzt |
59 | – | PCM-Relais |
60 | – | One-Touch-Start-LED |
61 | – | A/C-Kupplungsdiode |
62 | – | Kraftstoffpumpen-LED |
63 | fünfzehn | Anhängerkupplung (Rückfahrscheinwerfer) |
64 | – | Nicht benutzt |
65 | 10 | Logik der Luftfederung |
66 | – | Nicht benutzt |
67 | 10 | Gebläsespule |
68 | – | Nicht benutzt |
69 | dreißig | Run/Start – Sicherungstafel im Fahrgastraum |
70 | zwanzig | PCM (Sensoren) – EFC, |
A / C-Kupplungsspule | ||
71 | 5 | Brennstoffspule, |
ISP-R | ||
72 | zwanzig | PCM (Zündspulen) |
73 | 5 | Getriebezündung |
74 | zwanzig | PCM (Sensoren) – HE GO/CMS, |
MAFS, | ||
EVMV, | ||
CMCV, | ||
Geschwindigkeitsschalter, | ||
VCT | ||
75 | 5 | Magnet 4 × 4 integrierte Radenden (IWE) |
76 | zwanzig | PCM-VPWR |
77 | 10 | ABS-Logik, beheiztes PVC |
