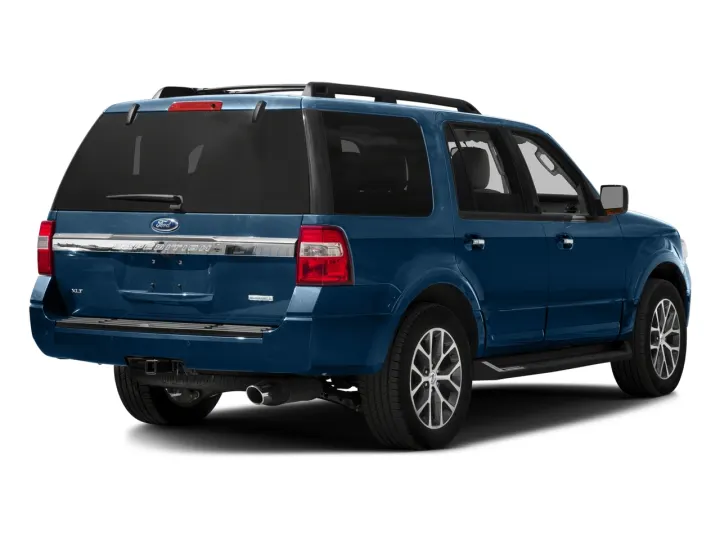

Ford Expedition U324 (2015-2017) – Belegung Sicherungskasten und Relais
Sicherungs- und Relaiskastendiagramme – Ford Expedition U324
Gilt für Fahrzeuge hergestellt in:
2015, 2016, 2017.
Diagramm des Sicherungskastens im Fahrgastraum
Die Sicherungstafel befindet sich unter der rechten Seite der Instrumententafel. Ziehen Sie die Verkleidung zu sich heran, schwenken Sie sie zur Seite und entfernen Sie die Verkleidung, um Zugang zum Sicherungskasten zu erhalten. Um es wieder einzubauen, richten Sie die Laschen mit den Rillen auf der Platte aus und drücken Sie sie dann nach unten.
| Anzahl | Ampere [A] | Beschreibung |
|---|---|---|
| 1 | dreißig | Fahrerfenster |
| 2 | fünfzehn | Rücksitzsteuerung. |
| Multimedia-Gateway-Modul | ||
| 3 | dreißig | Beifahrerfenster |
| 4 | 10 | Lampen verlangen |
| 5 | zwanzig | Verstärker |
| 6 | 5 | Elektronische automatische Temperaturregelung hinten |
| 7 | 7.5 | Spiegelstromversorgung |
| Fahrersitz-Memory-Schalter | ||
| 8 | – | Nicht benutzt |
| 9 | 10 | SYNCHRON |
| Heckklappe, | ||
| elektrische Endbearbeitungsplatte, | ||
| Anzeige | ||
| 10 | 10 | Aktivieren Sie das Zubehörrelais |
| 11 | 10 | Passives Eingangs-/Startmodul |
| 12 | fünfzehn | Innenbeleuchtung, |
| Pfützenlampen | ||
| 13 | fünfzehn | Rechts- und Stopp-/Fahrtrichtungsanzeiger |
| 14 | fünfzehn | Links- und Stopp-/Richtungsanzeiger |
| 15 | fünfzehn | Rückfahrscheinwerfer, |
| Mittelhohes Bremslicht, | ||
| EC-Spiegel | ||
| 16 | 10 | Abblendlicht vorne rechts |
| 17 | 10 | Abblendlicht vorne links |
| 18 | 10 | Bremsschaltsperre/LED-Starttaste/Tastaturbeleuchtung, |
| Elektrischer Klappsitz in der dritten Reihe, | ||
| Passiver Eingabe-Touch-Start | ||
| 19 | – | Nicht benutzt |
| 20 | zwanzig | Relais sperren/entsperren |
| 21 | – | Nicht benutzt |
| 22 | zwanzig | Horn |
| 23 | fünfzehn | Lenkradsteuermodul, |
| Gruppe | ||
| 24 | fünfzehn | Verstellbare Pedale/Säule mit Leistungsregelung, |
| Datenlinks | ||
| 25 | fünfzehn | Klappe Lösen der Klappklappe, |
| Motor zum Öffnen des Fensterhebers | ||
| 26 | 5 | Drücken, um den Schalter zu aktivieren |
| 27 | zwanzig | Passives Eingangs-/Startmodul |
| 28 | fünfzehn | Zündschloss, |
| Schlüsselschalter | ||
| 29 | zwanzig | Radio, |
| GPS | ||
| 30 | fünfzehn | Standlicht vorne |
| 31 | 5 | Anhängerbremse ein/aus |
| 32 | fünfzehn | Stromentlüftung, |
| Fahrerfenstermotor, | ||
| Wandler. | ||
| 33 | 10 | CCD-Aufhängungsmodul |
| 34 | 10 | Einparkhilfe hinten, |
| hintere Kamera, | ||
| Bus | ||
| Gewärmter Sitz | ||
| 35 | 5 | Klimamodul, |
| O/D-Schalter | ||
| 36 | – | Nicht benutzt |
| 37 | 10 | 4X4-Modul |
| 38 | 10 | EC-Spiegel, |
| Schiebedach | ||
| CD/DVD, | ||
| AM/FM-Radio | ||
| 39 | fünfzehn | Fernlicht vorne links und rechts |
| 40 | 10 | Stand-/Rücklicht hinten |
| 41 | 7.5 | Übertragungsmodul |
| 42 | – | Nicht benutzt |
| 43 | – | Nicht benutzt |
| 44 | – | Nicht benutzt |
| 45 | 5 | nicht verwendet (Ersatz) |
| 46 | 10 | Klimakontrolle |
| 47 | fünfzehn | Nebellichter |
| 48 | dreißig | Beifahrer- und Heckscheibenschalter |
| 49 | – | Fenster- und Lüftungsrelais |
Schema des Sicherungskastens im Motorraum
Der Stromverteiler befindet sich im Motorraum.
| Anzahl | Ampere [A] | Beschreibung |
|---|---|---|
| 1 | – | Relais für hintere Waschanlage |
| 2 | – | Anlasserrelais |
| 3 | – | Gebläsemotorrelais |
| 4 | – | Relais für Heckwischer |
| 5 | – | Kraftstoffpumpenrelais |
| 6 | – | Elektronischer Lüfter |
| 7 | – | Relais für Heckscheibenheizung/beheizte Spiegel |
| 8 | – | Elektronischer Lüfter |
| 9 | – | Relais starten/starten |
| 10 | – | Relais für Verteilergetriebe. |
| 11 | 40 | Starke Trittbretter |
| Beheizte Sitze | ||
| 12 | 40 | Laufen/Starten, Relais |
| 13 | dreißig | Anlasserrelais |
| 14 | 50 | Elektronischer Lüfter |
| 15 | – | Nicht benutzt |
| 16 | 50 | Elektronischer Lüfter |
| 17 | – | Nicht benutzt |
| 18 | dreißig | Anhängerbremse |
| 19 | zwanzig | Steckdose (Konsole) |
| 20 | zwanzig | 4×4 HAT-Modul 2 |
| 21 | dreißig | Anhängerzugmodul |
| 22 | dreißig | Elektrisch angetriebener Beifahrersitz |
| 23 | – | Kupplungsrelais der Klimaanlage |
| 24 | – | Relais Standlicht Anhänger |
| 25 | – | Nicht benutzt |
| 26 | 10 | ALT-Sensor |
| 27 | zwanzig | 4×4 HAT-Modul 1 |
| 28 | 25 | Relais Standlicht Anhänger |
| 29 | 10 | Integriertes radseitiges Magnetventil |
| 30 | 10 | Kupplungsrelais der Klimaanlage |
| 31 | fünfzehn | Ersatzlampe zum Ziehen eines Anhängers |
| 32 | 40 | Gebläsemotorrelais |
| 33 | 40 | 110-V-AC-Steckdose |
| 34 | dreißig | Hilfsgebläsemotor |
| 35 | dreißig | Relais des Steuergeräts Antriebsstrang |
| 36 | dreißig | Elektrische Hubklappe |
| 37 | – | Nicht benutzt |
| 38 | – | Nicht benutzt |
| 39 | – | Anhänger-Warnblinkrelais |
| 40 | – | Elektronisches Lüfterrelais 2 |
| 41 | 10 | Das Antriebsstrang-Steuermodul behält die Stromversorgung bei |
| 42 | 5 | Relais starten/starten |
| 43 | 10 | Bremse ein/aus Schalter |
| 44 | zwanzig | Kraftstoffpumpenrelais |
| 45 | 10 | Unbenutzt (Ersatz) |
| 46 | fünfzehn | Waschpumpe vorne/hinten |
| 47 | dreißig | Wischermotor hinten |
| 48 | 40 | Anhängerzugmodul |
| 49 | – | Nicht benutzt |
| 50 | dreißig | Relais für Frontwischermotor |
| 51 | 40 | Relais für Heckscheibenheizung/beheizte Spiegel |
| 52 | 10 | Antiblockiersystem beim Anfahren/Startvorschub |
| 53 | 5 | Steuermodul des ISP-Antriebssystems |
| 54 | 5 | Servolenkung |
| 55 | – | Nicht benutzt |
| 56 | dreißig | Fahrgastraum-Sicherungstafel R/S Power |
| 57 | 5 | Gebläsemotor läuft/startet |
| 58 | – | Nicht benutzt |
| 59 | fünfzehn | Beheizte Spiegel |
| 60 | – | Nicht benutzt |
| 61 | – | Nicht benutzt |
| 62 | – | Nicht benutzt |
| 63 | 25 | Elektronischer Lüfter |
| 64 | dreißig | Schiebedach |
| 65 | zwanzig | Unbenutzt (Ersatz) |
| 66 | zwanzig | Zusatzsteckdose (Rückseite der Mittelkonsole) |
| 67 | 40 | Klimatisierte Sitze in der ersten Reihe |
| 68 | dreißig | Antiblockierventile |
| 69 | 60 | Anti-Blockier-Bremspumpe |
| 70 | dreißig | Elektrischer Klappsitz in der dritten Reihe |
| 71 | zwanzig | Zusätzliche Steckdose/Zigarettenanzünder |
| 72 | zwanzig | Zusatzsteckdose (rechte hintere Seitenverkleidung) |
| 73 | zwanzig | Klimamodul Rücksitz |
| 74 | dreißig | Elektrisch verstellbarer Fahrersitz |
| 75 | 25 | Fahrzeugleistung 1 – Steuergerät für Leistungseinheit |
| 76 | zwanzig | Fahrzeugleistung 2 – Steuergerät für Leistungseinheit |
| 77 | zwanzig | Fahrzeugleistung 4 – Zündspulen |
| 78 | – | Nicht benutzt |
| 79 | fünfzehn | Fahrzeugleistung 3 – Steuergerät für Leistungseinheit |
| 80 | – | Nicht benutzt |
| 81 | – | Nicht benutzt |
| 82 | 5 | Regensensor |
| 83 | – | Nicht benutzt |
| 84 | – | Nicht benutzt |
| 85 | – | Wischermotorrelais |
