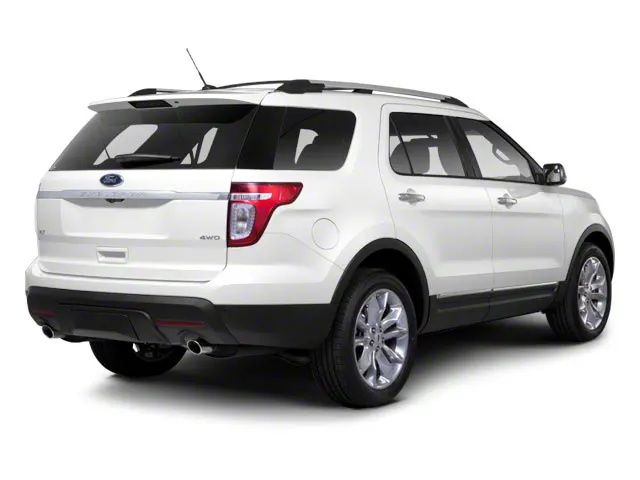

Ford Explorer (2010-2015) – Belegung Sicherungskasten und Relais
Diagramme von Sicherungskästen und Relais – Ford Explorer U502
Gilt für Fahrzeuge hergestellt in:
2010, 2011, 2012, 2013, 2014, 2015.
Diagramm des Sicherungskastens im Fahrgastraum
Die Sicherungstafel befindet sich unter dem Lenkrad links neben dem Bremspedal. Entfernen Sie die Bedienfeldabdeckung, um Zugang zu den Sicherungen zu erhalten. Verwenden Sie zum Entfernen der Sicherung den Sicherungsabzieher, der sich auf der Abdeckung des Sicherungsfelds befindet.
| Anzahl | Ampere [A] | Beschreibung |
|---|---|---|
| 1 | dreißig | Eine Berührung auf und ab der Windschutzscheibe des Fahrers |
| 2 | fünfzehn | Unbenutzt (Ersatz) |
| 3 | dreißig | Eine Berührung nach oben und unten an der Windschutzscheibe der Beifahrerseite |
| 4 | 10 | Innenleuchten (Dachkonsole, zweite Reihe, Gepäck), Handschuhfachleuchte, Sitzentriegelung zweite und dritte Reihe, Sucherleuchten |
| 5 | zwanzig | Verstärker |
| 6 | 5 | Unbenutzt (Ersatz) |
| 7 | 7.5 | Logikstrom zum Speichersteckplatzmodul |
| 8 | 10 | Unbenutzt (Ersatz) |
| 9 | 10 | 4-Zoll-Radiodisplay, Heckklappenlogik, elektronische Verkleidung, SYNC |
| 10 | 10 | Arbeits-/Zubehörrelais (Wischer, Heckscheibe), Regensensor |
| 11 | 10 | Kombiinstrument, Heads-up-Display |
| 12 | fünfzehn | Innenleuchten (Dachkonsole, zweite Sitzreihe, Laderaum), Pfützenleuchten, Konsolenfach-LED, Hintergrundbeleuchtung |
| 13 | fünfzehn | Blinker rechts, Wende-/Stoppleuchten vom rechten Anhänger |
| 14 | fünfzehn | Linke Blinker, linke Anhängerkupplung/Bremsleuchten |
| 15 | fünfzehn | Rückfahrscheinwerfer, Bremslichter, hochgesetztes Bremslicht |
| 16 | 10 | Das Abblendlicht macht Angst) |
| 17 | 10 | Gespaltenes Abblendlicht) |
| 18 | 10 | Tastenfeldbeleuchtung, Bremsschaltsperre, Startknopf-Betätigungsanzeige, passives Diebstahlschutzsystem, Aktivierung des Antriebsstrang-Steuermoduls, eingeschalteter Rücksitz |
| 19 | zwanzig | Leistung des Speichersteckplatzes |
| 20 | zwanzig | Schlösser |
| 21 | 10 | Intelligenter Zugriff, Tastatur |
| 22 | zwanzig | Hupenrelais |
| 23 | fünfzehn | Lenkradsteuermodul, Smart Access, Scheinwerferschalter |
| 24 | fünfzehn | Datenübertragungsstecker, Lenkradsteuermodul |
| 25 | fünfzehn | Heckklappe entriegeln |
| 26 | 5 | Hochfrequenzmodul |
| 27 | zwanzig | Intelligentes Zugangsmodul |
| 28 | fünfzehn | Zündschalter, Startknopfschalter |
| 29 | zwanzig | Radio, SYNC 8-Zoll-Multifunktionsbildschirm, SYNC-Modul, Global Positioning System-Modul |
| 30 | fünfzehn | Standlicht vorne |
| 31 | 5 | Anhängerschleppbremssteuerung |
| 32 | fünfzehn | 110-V-Wechselstromsteckdose, elektrisch einklappbarer Spiegel, elektrische Außenspiegel, One-Touch-Frontscheiben, Türschlossbeleuchtung, Speicherschalterbeleuchtung |
| 33 | 10 | Passagierklassifizierungssensor |
| 34 | 10 | Toter-Winkel-Monitor, Rückfahrkamera, Rückfahrwarnsystem, Spurverlassenswarnmodul, Sitzheizung in der zweiten Reihe |
| 35 | 5 | Head-up-Display, Klimaanlagen-Feuchtigkeitssensor, Terrain-Management-System, Bergabfahrschalter, Scheinwerferschalter-Zündsensor |
| 36 | 10 | 2013-2015: Lenkradheizung |
| 37 | 10 | Einschränkungssteuermodul |
| 38 | 10 | Automatisch abblendender Rückspiegel, Schiebedach |
| 39 | fünfzehn | Fernlichtabdeckungen |
| 40 | 10 | Parkleuchten hinten, Kennzeichenleuchten, Parkleuchten für Anhänger |
| 41 | 7.5 | Overdrive abbrechen, Abschleppen/Abschleppen |
| 42 | 5 | Unbenutzt (Ersatz) |
| 43 | 10 | Unbenutzt (Ersatz) |
| 44 | 10 | Unbenutzt (Ersatz) |
| 45 | 5 | Unbenutzt (Ersatz) |
| 46 | 10 | Klimamodul |
| 47 | fünfzehn | Nebelscheinwerfer, Blinker links und rechts im Spiegel |
| 48 | dreißig | Schaltkreisschalter: Elektrische Fensterheber hinten, Beifahrerfenster, Abwärtstaste (nur Fahrerseite), Fensterschalter Fahrerseite |
| 49 | Körperkontrollmodul | |
Schema des Sicherungskastens im Motorraum
Der Stromverteiler befindet sich im Motorraum.
| Anzahl | Ampere [A] | Beschreibung |
|---|---|---|
| 1 | — | Nicht benutzt |
| 2 | — | Nicht benutzt |
| 3 | dreißig | Anhängerbremssteuermodul |
| 4 | dreißig | Scheibenwischer, Frontwaschanlage |
| 5 | 50 | Anti-Blockier-Bremspumpe |
| 6 | — | Nicht benutzt |
| 7 | dreißig | Elektrische Hubklappe |
| 8 | zwanzig | Schiebedach |
| 9 | zwanzig | Steckdose Nr. 2 (hintere Konsole) |
| 16 | — | Nicht benutzt |
| 17 | 40 | 110-V-AC-Steckdose |
| 18 | 40 | Gebläsemotor vorne |
| 19 | dreißig | Anlasser |
| 20 | zwanzig | Power Point Nr. 1, Zigarettenanzünder |
| 21 | zwanzig | Steckdose Nr. 3 (Ladebereich) |
| 22 | dreißig | Sitzmodul dritte Reihe |
| 23 | dreißig | Fahrersitz, Speichermodul |
| 24 | dreißig | Laden der Batterie für das Ziehen eines Anhängers |
| 26 | 40 | Heckscheibenheizung, beheizbare Spiegel |
| 27 | zwanzig | Steckdose (Konsole) |
| 28 | dreißig | Klimatisierte Sitze |
| 29 | 40 | 2013-2015: Motor Nr. 1 Hochleistungslüfter, Motor Nr. 1 Lüfter und Hauptsicherung mit niedriger Geschwindigkeit |
| 30 | 40 | 2013-2015: Motorlüfter Nr. 2, Schnellsicherung |
| 31 | 25 | 2013-2015: Motorlüfter Nr. 1 und Nr. 2 Sekundärsicherung mit niedriger Drehzahl |
| 39 | 40 | Hilfsgebläsemotor |
| 40 | — | Nicht benutzt |
| 41 | dreißig | 2014–2015: Sitzheizung in der zweiten Reihe |
| 42 | dreißig | Beifahrersitz |
| 43 | 40 | Antiblockierventile |
| 45 | 5 | Regensensor |
| 46 | — | Nicht benutzt |
| 47 | — | Nicht benutzt |
| 48 | — | Nicht benutzt |
| 49 | — | Nicht benutzt |
| 50 | fünfzehn | Beheizte Spiegel |
| 51 | — | Nicht benutzt |
| 56 | fünfzehn | 2012-2015: Getriebesteuermodul |
| 57 | zwanzig | Linke Hochleistungs-Entladungsscheinwerfer |
| 58 | 10 | Lichtmaschinensensor |
| 59 | 10 | Bremse ein/aus Schalter |
| 60 | 10 | Rückfahrscheinwerfer zum Ziehen eines Anhängers |
| 61 | zwanzig | Freigabe der Sitze in der zweiten Reihe |
| 62 | 10 | Kupplung der Klimaanlage |
| 63 | fünfzehn | Anhängerbremse/Bremslichter |
| 64 | fünfzehn | Heckscheibenwischer |
| 65 | dreißig | Benzinpumpe |
| 67 | zwanzig | Fahrzeug Nr. 2 Leistung (emissionsrelevante Antriebsstrangkomponenten) |
| 68 | zwanzig | 2013-2015: Fahrzeugleistung Nr. 4 (Zündspulen) |
| fünfzehn | 2010–2012: Fahrzeugleistung Nr. 4 (Zündspulen) | |
| 69 | zwanzig | 2013-2015: Fahrzeugleistung Nr. 1 (Powertrain Control Module) |
| fünfzehn | 2010–2012: Fahrzeugleistung Nr. 1 (Antriebsstrang-Steuermodul) | |
| 70 | 10 | Fahrzeugleistung Nr. 3 (Spule), AWD-Modul, variable Kompressorsteuerung der Klimaanlage |
| 71 | — | Nicht benutzt |
| 72 | — | Nicht benutzt |
| 73 | — | Nicht benutzt |
| 74 | — | Nicht benutzt |
| 75 | — | Nicht benutzt |
| 76 | Nicht benutzt | |
| 78 | zwanzig | Rechts Hochdruck-Entladungsscheinwerfer |
| 79 | 5 | Adaptiver Tempomat |
| 80 | — | Nicht benutzt |
| 81 | — | Nicht benutzt |
| 82 | fünfzehn | Rückenpolster |
| 83 | — | Nicht benutzt |
| 84 | zwanzig | Anhänger-Zuglampen |
| 85 | — | Nicht benutzt |
| 86 | 7.5 | Powertrain Control Module Hold Power, Powertrain Control Module Relay, Kanister Purge Solenoid |
| 87 | 5 | Relaisspule starten/starten |
| 89 | 5 | Vorne, Gebläserelaisspule, Verstärkermodul der elektronischen Servolenkung |
| 90 | 10 | Antriebsstrangsteuergerät, Getriebesteuergerät, Motorsteuergerät (2,0-l-Motor) |
| 91 | 10 | Adaptiver Tempomat |
| 92 | 10 | Antiblockier-Bremsmodul, Anlagen-EVAC und Füllen |
| 93 | 5 | Heckgebläsemotor, Heckentfroster, Batterieladerelais für Anhänger |
| 94 | dreißig | Fahrgastraum-Sicherungstafel – Starten/Starten |
| 95 | — | Nicht benutzt |
| 96 | — | Nicht benutzt |
| 97 | — | Nicht benutzt |
| 10 | Entriegelungsrelais für den Rücksitz in der dritten Reihe | |
| 11 | Relais für Heckscheibenheizung | |
| 12 | Batterieladerelais für Anhängerkupplung | |
| 13 | Anlasserrelais | |
| 14 | 2013-2015: Hochgeschwindigkeitsrelais des Motorlüfters Nr. 2 | |
| 15 | Kraftstoffpumpenrelais | |
| 25 | Nicht benutzt | |
| 32 | Hilfsgebläsemotorrelais | |
| 33 | 2013-2015: Motorkühlgebläse Nr. 1 und Nr. 2 Relais Nr. 2 für niedrige Drehzahl | |
| 34 | Gebläsemotorrelais | |
| 35 | 2013–2015: Motorlüfter Nr. 1, Hochgeschwindigkeitsrelais, Motorlüfter Nr. 1 und Relais für niedrige Geschwindigkeit Nr. 1 | |
| 36 | Nicht benutzt | |
| 37 | Brems-/Blinkerrelais des rechten Anhängers | |
| 38 | Anhängerkupplungs-Backup-Relais | |
| 44 | Relais für hintere Waschanlage | |
| 52 | Nicht benutzt | |
| 53 | Abschleppen des linken Brems-/Blinkerrelais des Anhängers | |
| 54 | Nicht benutzt | |
| 55 | Wischerrelais | |
| 66 | Relais des Steuergeräts Antriebsstrang | |
| 77 | Relais Standlicht Anhänger | |
| 88 | Relais starten/starten | |
| 98 | A/C-Kupplungsrelais | |
