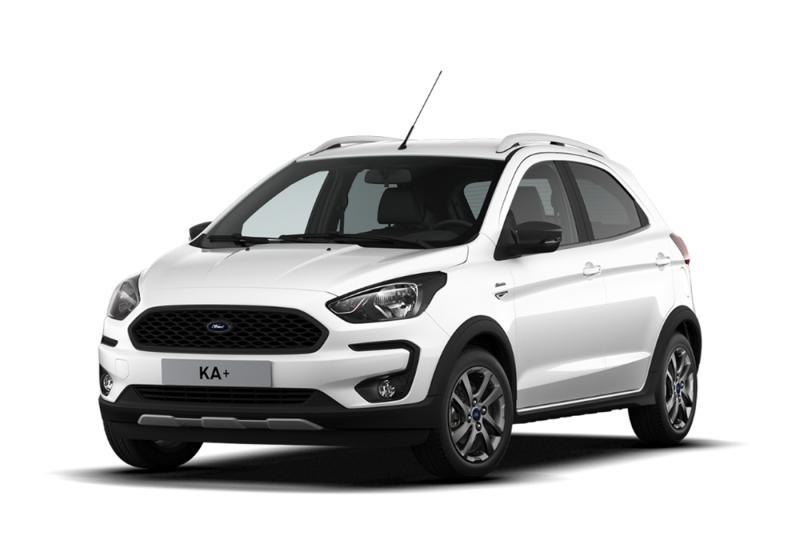

Ford KA+ (2018-2020) – Belegung Sicherungskasten und Relais
Sicherungs- und Relaiskastendiagramme – Ford KA+
Gilt für Fahrzeuge hergestellt in:
2018, 2019, 2020.
Sicherungskasten Fahrgastraum
Dieser Sicherungskasten befindet sich hinter dem Handschuhfach (öffnen Sie das Handschuhfach und entleeren Sie den Inhalt, drücken Sie die Seiten nach innen und drehen Sie das Handschuhfach nach unten).
Anzahl | Ampere [A] | Beschreibung |
---|---|---|
1 | 5 A 2 4 | Zusätzliches Steuermodul für das Sicherheitssystem. |
2 | 5 A 2 4 | Temperatursensor im Fahrzeuginneren. |
3 | 10 A 3 5 | Einparkhilfe hinten. |
4 | 10 A 3 5 | Zündschloss;Startsystem per Knopfdruck;
Auto-Start-Stop (Linkslenker). |
5 | 20 A 3 5 | Zentralverriegelung. |
6 | 10 A 3 5 | Elektrisch verstellbare Spiegel. |
7 | 30 A 3 5 | Nicht benutzt. |
8 | 5 A 2 4 | Nicht benutzt. |
9 | 5 A 2 4 | elektrochromer Spiegel;Kontrollleuchte für Deaktivierung des Beifahrerairbags. |
10 | 10 A 3 5 | Diagnosestecker. |
11 | 5 A 2 4 | Nicht benutzt. |
12 | 5 A 2 4 | Kombinierter Bewegungssensor (Linkslenker). |
13 | 15 A 3 5 | Nicht benutzt. |
14 | 30 A 3 5 | Nicht benutzt. |
15 | 15 A 2 4 | Nicht benutzt. |
16 | 15 A 2 4 | Nicht benutzt. |
17 | 15 A 3 5 | SYNC 3. |
18 | 7,5 A 2 4 | Elektrisch verstellbare Spiegel;Elektrisch betriebene Fenster. |
19 | 7,5 A 2 4 | Nicht benutzt. |
20 | 10 A 3 5 | Nicht benutzt. |
21 | 7,5 A 2 4 | Steuermodul für Heizung, Lüftung und Klimaanlage. |
22 | 7,5 A 2 4 | Diagnosestecker des Kombiinstruments. |
23 | 20 A 3 5 | Radio. |
24 | 20 A 3 5 | Diagnosestecker. |
25 | 30 A 1 6 | Elektrisch betriebene Fenster. |
4 Feinsicherung 3.
5 Feinsicherung 2.
6 Geben Sie M ein
Sicherungskasten im Motorraum
Der Sicherungskasten befindet sich neben der Batterie. Der Hochstrom-Sicherungskasten ist mit dem Pluspol der Batterie verbunden.
Anzahl | Ampere [A] | Beschreibung |
---|---|---|
F01 | 40 A 1 6 | Karosseriesteuergerät – Batteriespannung 2. |
F02 | 30 A 2 4 | Karosseriesteuergerät – Zündungs-/Startbus. |
F04 | 20 A 2 4 | Benzinpumpe. |
F06 | 20 A 3 5 | Versorgungsspannung 1. |
F07 | 15 A 3 5 | Versorgungsspannung 2. |
F08 | 10 A 3 5 | Versorgungsspannung 3. |
F09 | 20 A 3 5 | Versorgungsspannung 4. |
F10 | 10 A 3 5 | Versorgungsspannung 5. |
F11 | 30 A 2 4 | Anlasser. |
F12 | 10 A 3 5 | Kupplung der Klimaanlage. |
F13 | 40 A 1 6 | Gebläse der Klimaanlage. |
F15 | 10 A 3 5 | Tonsignal. |
F21 | 5 EIN 3 5 | Scheinwerfereinstellung. |
F22 | 5 EIN 3 5 | Elektrische Servolenkung. |
F24 | 10 A 3 5 | Antriebsstrangsteuermodul. |
F25 | 7,5 A 3 5 | Rückfahrkamera;Komprimiertes Erdgas. |
F28 | 30 A 2 4 | elektronische Stabilitätskontrolle;Antiblockierventil. |
F29 | 50 A 1 6 | elektronische Stabilitätskontrolle;Antiblockierpumpe. |
F33 | 20 A 2 4 | Steckdose. |
F35 | 10 A 3 5 | Waschpumpe. |
F39 | 30 A 2 4 | Gewärmter Sitz. |
F44 | 10 A 3 5 | BOO/Fox oder Dragon Relaisspule der Kraftstoffpumpe. |
F47 | 30 A 1 6 | Lüfter |
F49 | 50 A 1 6 | Lüfter |
F50 | 30 A 1 6 | Heizbare Heckscheibe. |
F51 | 5 EIN 3 5 | Beheizte Spiegel. |
F56 | 20 A 3 5 | Versorgungsspannung 6. |
F65 | 5 EIN 3 5 | Spule des Kraftstoffpumpenrelais von Dragon. |
F68 | 20 A 2 4 | Elektrische Lenksäulenverriegelung. |
F69 | 20 A 2 4 | Scheibenwischermotor. |
F71 | 15 A 3 5 | Wischermotor hinten. |
F78 | 40 A 1 6 | Scheibenentfroster vorne links. |
F79 | 40 A 1 6 | Scheibenheizung hinten links. |
F88 | 20 A 2 4 | Zweite Sirene. |
F91 | 40 A 1 6 | Abschlepphaken 2. |
F121 | 20 A 3 5 | Dieselheizung. |
F124 | 5 EIN 3 5 | Regensensor. |
F134 | 20 A 2 4 | Abschlepphaken 1. |
F140 | 60 A 1 6 | Glühkerze. |
F160 | 10 A 3 5 | Spot-Kraftstoffeinspritzung. |
F180 | 10 A 3 5 | Leistung des Steckdosenrelais. |
1 Slot M-Typ
2 Geben Sie M ein
3 Feinsicherung 2.
Hochstromsicherungen
Anzahl | Ampere [A] | Beschreibung |
---|---|---|
F201 | 275A7 _ | Generator. |
F202 | 125 A 8 | Karosseriesteuergerät – Batteriespannung. |
F204 | 60 A 8 | Elektrischer Servolenkungsmotor. |
F205 | 70 A 8 | Hydraulische Steuerung. |
7 MEGA-Sicherung.
8 MIDI-Sicherung.
