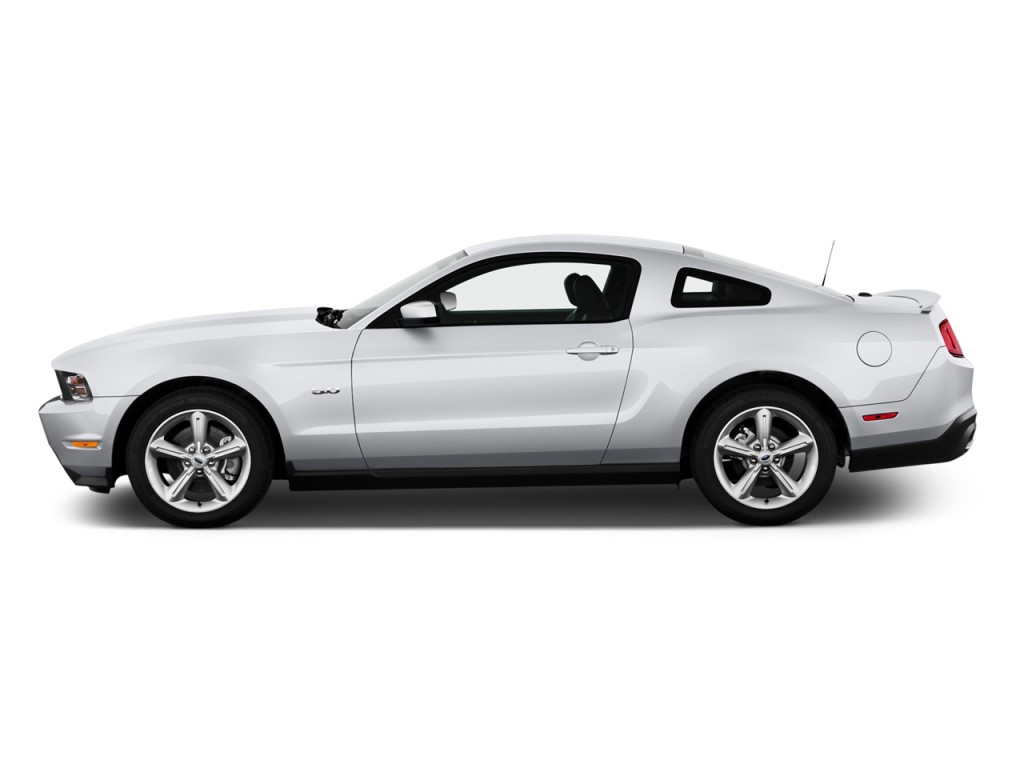

Ford Mustang (2010-2014) – Belegung Sicherungskasten und Relais
Diagramme von Sicherungskästen und Relais – Ford Mustang
Gilt für Fahrzeuge hergestellt in:
2010, 2011, 2012, 2013, 2014.
Diagramm des Sicherungskastens im Fahrgastraum
Die Sicherungstafel befindet sich auf der unteren Beifahrerseite hinter dem Fußblech. Öffnen Sie die Verkleidungstür und entfernen Sie die Sicherungsabdeckung, um Zugang zu den Sicherungen zu erhalten.
| Anzahl | Ampere [A] | Beschreibung |
|---|---|---|
| 1 | dreißig | Fahrerheckscheibe (nur Cabrio) |
| 2 | fünfzehn | 2010: Bremse ein / aus (BOO) |
| 3 | fünfzehn | SYNCHRON |
| 4 | dreißig | Beifahrer-Heckscheibe (nur Cabrio) |
| 5 | 10 | Bremsschaltsperre (BTSI) |
| 6 | zwanzig | Fahrtrichtungsanzeiger, Warnleuchten |
| 7 | 10 | Linkes Abblendlicht |
| 8 | 10 | Abblendlicht rechts |
| 9 | fünfzehn | Höflichkeitslampen |
| 10 | fünfzehn | Lichtschalter, Pony Projektorlampen (2013-2014) |
| 11 | 10 | Sicherheitsmodul |
| 12 | 7.5 | Elektrische Spiegel |
| 13 | 5 | Unbenutzt (Ersatz) |
| 14 | 10 | Zentrales Informationsdisplay, elektronische Verkleidung, GPS |
| 15 | 10 | Klimakontrolle |
| 16 | fünfzehn | Unbenutzt (Ersatz) |
| 17 | zwanzig | Elektrische Türschlösser, Kofferraumentriegelung (2011-2014) |
| 18 | zwanzig | Unbenutzt (Ersatz) |
| 19 | 25 | 2010-2012: Nav-Booster |
| 20 | fünfzehn | Diagnosestecker |
| 21 | fünfzehn | Nebellichter |
| 22 | fünfzehn | Parkleuchten, Kennzeichenleuchten |
| 23 | fünfzehn | Scheinwerfer mit Fernlicht |
| 24 | zwanzig | Horn |
| 25 | 10 | On-Demand-Beleuchtung (Battery Saver), Visor Vanity Lights (2012–2014), Kombiinstrument (2012) |
| 26 | 10 | Cluster (Akkumulator) |
| 27 | zwanzig | Stromversorgung des Zündschalters |
| 28 | 5 | Stummschalten des Tons (Start) |
| 29 | 5 | Kamera (Laufen/Starten) |
| 30 | 5 | 2011-2014: Temperatursensor Motor |
| 31 | 10 | Restriktionskontrollmodul (RCM) |
| 32 | 10 | 2012–2014: Einparkhilfe hinten, Vehicle Dynamics Control Module (nur Shelby (2013–2014)) |
| 33 | 10 | Unbenutzt (Ersatz) |
| 34 | 5 | Elektronische Stabilitätskontrolle, Lenkwinkel (2010) |
| 35 | 10 | Hilfskörpermodul (ABM) Start/Start |
| 36 | 5 | Passives Diebstahlschutzsystem (PATS) |
| 37 | 10 | 2013-2014: Relaisspule der hinteren Entfrosteranlage |
| 38 | zwanzig | Unbenutzt (Ersatz) |
| 39 | zwanzig | Radio/Navigation |
| 40 | zwanzig | Unbenutzt (Ersatz) |
| 41 | fünfzehn | Zubehörverzögerung (Fenster, automatisch abblendender Rückspiegel [einschließlich Mikrofon und Kompass] und Türschalter III) |
| 42 | 10 | Unbenutzt (Ersatz) |
| 43 | 10 | Relaisspulen für Sitzheizung |
| 44 | 10 | Unbenutzt (Ersatz) |
| 45 | 5 | Wischerrelais und -modul, Gebläserelais |
| 46 | 7.5 | Beifahrer-Airbag-Deaktivierungsanzeige (PADI), Insassenklassifizierungssensor (OCS) |
| 47 | dreißig | Leistungsschalter: unbenutzt (Ersatz) |
| 48 | Zusätzliches Verzögerungsrelais (Fenster, automatisch abblendender Rückspiegel [einschließlich Mikrofon und Kompass] und Türschalter III) | |
Hilfsrelais mit Sitzheizung
Bei Fahrzeugen mit Sitzheizung befindet sich unter dem Fahrersitz ein Relaiskasten mit zwei Relais für die Sitzheizung von Fahrer und Beifahrer.
Schema des Sicherungskastens im Motorraum
Der Stromverteiler befindet sich im Motorraum. Das Verteilergetriebe enthält Hochstromsicherungen, die die Hauptelektrik des Fahrzeugs vor Überlastung schützen.
Überprüfen Sie nicht die Sicherung und die Relaiskontakte im Schaltkasten, da dies zu Schäden führen kann, die zu Fehlfunktionen oder Verlust der elektrischen Funktionalität führen.
| Anzahl | Ampere [A] | Beschreibung |
|---|---|---|
| 1 | 80 | Sicherungskasten im Fahrgastraum |
| 2 | — | Nicht benutzt |
| 3 | — | Nicht benutzt |
| 4 | dreißig | Gebläsemotorrelais |
| 5 | zwanzig | PowerPoint (Hauptteil) |
| 6 | 40 | Heckentfroster |
| 7 | 40 | Lüfterrelais |
| 8 | 40 | Pumpe des Antiblockiersystems (ABS). |
| 9 | dreißig | Scheibenwischer |
| 10 | dreißig | ABS-Ventil |
| 11 | — | Nicht benutzt |
| 12 | zwanzig | 2013-2014: Differentialflüssigkeitspumpe (nur Shelby) |
| 13 | fünfzehn | 2010: Kraftstoffpumpenrelais |
| zwanzig | 2011-2014: Kraftstoffpumpenrelais (nicht Shelby) | |
| 25 | 2011-2014: Kraftstoffpumpenrelais (nur Shelby) | |
| 14 | fünfzehn | 2010: Kraftstoffpumpenrelais Nr. 2 (nur Shelby) |
| zwanzig | 2013–2014: Kraftstoffpumpenrelais Nr. 2 (nur Shelby) | |
| 15 | 10 | Ladeluftkühlerpumpenrelais (nur Shelby) |
| 16 | zwanzig | Beheizte Sitze |
| 17 | 10 | Lichtmaschinensensor |
| 18 | zwanzig | Zusätzliches Karosseriemodul (ABM) |
| 19 | dreißig | Anlasserrelais |
| 20 | dreißig | Heckverstärker (Radio Shaker 1000 / Radio Shaker Pro) |
| 21 | dreißig | Antriebsstrangrelais |
| 22 | zwanzig | PowerPoint (Instrumententafel) |
| 23 | 10 | Power-Hold des Antriebsstrang-Steuermoduls (PCM). |
| 24 | 10 | 2011–2014: Bremse an/aus |
| 25 | 10 | Klimakompressorrelais |
| 26 | zwanzig | Relais für Hochdruckentladungslampe links |
| 27 | zwanzig | Relais der rechten Hochdruckentladungslampe |
| 28 | — | Nicht benutzt |
| 29 | dreißig | Beifahrer-Windschutzscheibe |
| 30 | — | Nicht benutzt |
| 31 | dreißig | Elektrisch angetriebener Beifahrersitz |
| 32 | dreißig | Elektrisch verstellbarer Fahrersitz |
| 33 | dreißig | Frontverstärker (Shaker-Radio) |
| 34 | dreißig | Windschutzscheibenmotor des Fahrers |
| 35 | 40 | Top-Ersatzmotor |
| 36 | — | Diode: Brennstoffdiode |
| 37 | — | Nicht benutzt |
| 38 | fünfzehn | 2011-2014: Einspritzdüsen (nur Shelby) |
| 39 | 5 | 2010-2012: Spule des hinteren Defrosters (Run/Start) |
| 2013-2014: Beheizbare Spiegel | ||
| 40 | fünfzehn | Vehicle Power 4 Powertrain Control Module – Zündspule |
| 45 | 5 | Antriebsstrang-Steuermodul ausführen/starten |
| 46 | 5 | Vehicle Power 3 Antriebsstrangsteuermodul – allgemeine Antriebsstrangkomponenten |
| 47 | fünfzehn | Antriebsstrang-Steuermodul Fahrzeugleistung 1 |
| 48 | fünfzehn | Powertrain Control Module Fahrzeugleistung 5-Getriebe |
| 49 | fünfzehn | Powertrain Control Module Fahrzeugleistung 2 – emissionsrelevante Antriebsstrangkomponenten |
| 41 | Kraftstoffpumpenrelais | |
| 42 | Ladeluftkühlerpumpenrelais (nur Shelby) | |
| 43 | Klimakompressorrelais | |
| 44 | Kraftstoffpumpenrelais Nr. 2 (nur Shelby) | |
| 50 | Lüfterrelais (hoch) | |
| 51 | Gebläsemotorrelais | |
| 52 | Anlasserrelais | |
| 53 | Abtaurelais hinten | |
| 54 | Relais für Frontwischer | |
| 55 | Lüfterrelais (niedrig) | |
| 56 | Unbenutzt (Ersatz) | |
| 57 | PCM-Relais | |
| 58 | 2013-2014: Differentialflüssigkeitspumpe (nur Shelby) | |
