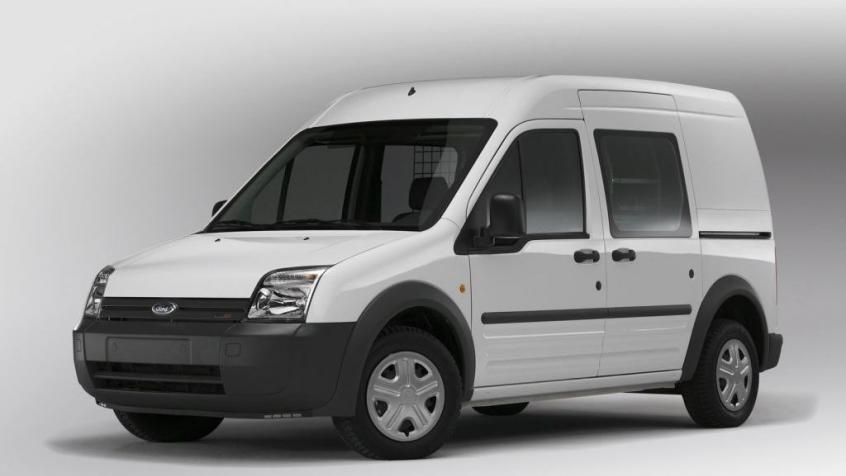

Ford Transit Connect (2010-2013) – Belegung Sicherungskasten und Relais
Diagramme von Sicherungskästen und Relais – Ford Transit Connect
Gilt für Fahrzeuge hergestellt in:
2010, 2011, 2012, 2013.
Sicherungskasten im Fahrgastraum
Linkslenker: Die Sicherungstafel und der Relaiskasten befinden sich hinter einer Abdeckung auf der linken Seite des Lenkrads.
Rechtslenker: Die Sicherungstafel befindet sich hinter dem Handschuhfach.
- A) Etikett mit Sicherungsdiagramm
- B) Sicherungen
| Anzahl | Ampere [A] | Beschreibung |
|---|---|---|
| 1 | fünfzehn | Allgemeines elektronisches Modul (GEM) (Gefahrenfeuer) |
| 2 | 5 | Außenspiegelschalter |
| 3 | 10 | Hauptlichtschalter, General Electronic Module (GEM) |
| 4 | – | – |
| 5 | – | – |
| 6 | 10 | Lichtschalter, Tagfahrlicht (TFL) |
| 7 | fünfzehn | General Electronic Module (GEM), Hupe/Batterieschoner |
| 8 | 7.5 | Audiosteuermodul (ACM), Radio, Kombiinstrument (IC), Modul des Reifendrucküberwachungssystems (TPMS). |
| 9 | 10 | 2011-2013: Relais für Rückfahrscheinwerfer |
| 10 | zwanzig | Zündversorgung, Blockstecker (Taxi) |
| 11 | – | – |
| 12 | 10 | 2009-2010: Meisterlichtschalter |
| 7.5 | 2011-2013: Hauptlichtschalter, Nebelscheinwerfer/Nebelschlusslicht | |
| 10 | 2011-2013: Hauptlichtschalter, Nebelscheinwerfer/Nebelschlussleuchten, beheizbare Frontwaschdüsen | |
| 13 | fünfzehn | Positionsschalter Bremspedal |
| 14 | fünfzehn | Feuerzeug (vorne) |
| zwanzig | Zigarettenanzünder, vordere Steckdose | |
| 15 | 10 | Zündversorgung, Blockstecker (Taxi) |
| 16 | – | – |
| 17 | zwanzig | Frontwischerrelais, General Electronic Module (GEM), Scheibenwischermotor |
| 18 | fünfzehn | 2011-2013: Relais für Nebelscheinwerfer |
| 10 | Beheizbare Vordersitze | |
| 19 | 7.5 | Allgemeines elektronisches Modul (GEM), Kombiinstrument (IC), Umluft |
| 20 | 10 | Blockstecker (Taxi), Zündversorgung/Batterieversorgung |
| 21 | – | – |
| 22 | fünfzehn | Audiosteuermodul (ACM), Spracherkennungsmodul (SRM), Radio, Bluetooth/Sprachbefehlsmodul |
| 23 | 7.5 | Klimaanlagenschalter, Einparkhilfemodul (PAM) |
| 24 | 7.5 | Internes Lampenrelais, Batterie sparen |
| 25 | fünfzehn | Schalter für die Dachlampe des Taxis |
| 26 | 10 | 2011-2013: Akku sparen |
| 27 | 7.5 | Rechte hintere Begrenzungsleuchte, rechte hintere Leuchte, rechte vordere Begrenzungsleuchte, rechte Scheinwerferbaugruppe |
| 28 | 7.5 | Kennzeichenbeleuchtung |
| 29 | 10 | Hauptlichtschalter, Regensensor |
| 30 | zwanzig | Hilfsgebläsemotor |
| 31 | – | – |
| 32 | 7.5 | Antiblockiersystem (ABS)-Modul, ESP, Lenkwinkelsensor-Modul |
| 33 | 7.5 | Insassenklassifizierungssystem-Modul (OCSM), Beifahrerairbag-Deaktivierungsanzeige (PAD), Rückhaltesystem-Steuermodul (RCM) |
| 34 | zwanzig | General Electronic Module (GEM), elektrisches Türschloss, Relais zum Entriegeln der hinteren Tür |
| 35 | zwanzig | 2011-2013: Modul Reifendrucküberwachungssystem (TPMS). |
| 36 | – | – |
| 37 | 25 | Elektrische Fensterheber vorn, Fensterheberschalter, One-Touch-Fensterrelais |
| 38 | 7.5 | Schalter für Heckscheibenheizung/beheizbare Spiegel |
| 39 | 10 | Tagfahrlicht, Standlicht, Kennzeichenbeleuchtung |
| 40 | fünfzehn | Power Point |
| zwanzig | Zweite Steckdose | |
| 41 | – | – |
| 42 | – | – |
| 43 | 10 | 2011-2013: Blinkerrelais hinten rechts |
| 44 | 10 | 2011-2013: Blinkerrelais hinten links |
| 45 | fünfzehn | 2009-2010: Hecksteckdose |
| zwanzig | 2011–2013: Hecksteckdose, Hecksteckdose in der Mittelkonsole, Transco-Handwaschanlage | |
| 46 | 7.5 | Linke hintere Markierungsleuchte, linke Rückleuchte, linke vordere Standleuchte, linke vordere Leuchte |
| 47 | – | – |
| 48 | – | – |
| 49 | 25 | Heckscheibenentfrostergitter |
| 50 | 7.5 | General Electronic Module (GEM), Kombiinstrument (IC), passiver Diebstahlsicherungs-Transceiver, Reifendrucküberwachungssystem (TPMS)-Modul, Rückfahrkamera, Rückfahrkamera-Anzeigespiegel, Gaspedal |
| 51 | zwanzig | General Electronic Module (GEM), Wischer-/Waschanlagenschalter, Heckwischermotorbaugruppen |
| 52 | – | – |
| 53 | – | – |
| R1 | – | |
| R2 | – | |
| R3 | – | |
| R4 | Inneres Licht | |
| R5 | Frontscheibenwischer | |
| R6 | Unterbrechung des Abblendlichts | |
| R7 | Heckscheibenheizung | |
| R8 | 2011: Batteriesparmodus | |
| 2011-2013: Zündung | ||
| R9 | Entriegeln der Heckklappe | |
| R10 | 2011-2013: Nebelscheinwerfer | |
| Hilfsgebläsemotor | ||
| R11 | Gebläsemotor | |
| R12 | 2011-2013: Akku sparen | |
| R13 | – | |
Sicherungskasten im Motorraum
Der Stromverteiler befindet sich im Motorraum. Das Verteilergetriebe enthält Hochstromsicherungen, die die Hauptelektrik des Fahrzeugs vor Überlastung schützen.
Hinweis: Um die Abdeckung des Stromverteilers zu entfernen, entfernen Sie zuerst den Minuspol des Batteriekabels. Ziehen Sie an der Klammer, um sie vom Batteriefach zu trennen.
Schema (Typ 1)
| Anzahl | Ampere [A] | Beschreibung |
|---|---|---|
| 1 | 7.5 | Verräterische beheizbare Windschutzscheibe |
| 25 | Relais Fondlüfter, Sicherungen (Fahrgastraum): Nr. 10, 15 | |
| 2 | 40 | 2009-2010: Sicherungen (Fahrgastraum): Nr. 12, 13, 17, 20, 30, 37, 51 |
| 40 | 2011-2013: Rechte beheizbare Windschutzscheibe | |
| 3 | zwanzig | 2009-2010: Zündschloss |
| 50 | 2011-2013: Linke beheizbare Windschutzscheibe | |
| 50 | Blockstecker (nur Taxi) | |
| 4 | zwanzig | Kraftstoffpumpenrelais |
| 5 | 10 | Keep Alive Power (PCM), Dampfemissionen (EVAP) Kanister-Entlüftungssteuermagnet |
| 6 | fünfzehn | Generator, Data Link Connector (DLC) |
| 7 | 10 | 2009-2010: Relais für Rückfahrscheinwerfer |
| zwanzig | 2011-2013: Zündschalter | |
| 8 | fünfzehn | Fernlichtrelais |
| 9 | 40 | 2009-2010: Sicherungen (Fahrgastraum): Nr. 1, 2, 3, 14 |
| 40 | 2011-2013: Sicherungen (Fahrgastraum): Nr. 7, 19, 22, 25, 34, 40, 45 | |
| 10 | dreißig | 2009-2010: Sicherungen (Fahrgastraum): Nr. 7, 19, 22, 25, 34, 40, 45 |
| 25 | 2011-2013: Sicherung (Fahrgastraum): Nr. 20, Hilfsrelais hinten Motor | |
| dreißig | 2011: Sicherung (Fahrgastraum): Nr. 20, Relais für Linksabbieger (Taxi), Relais für Rechtsabbieger (Taxi) | |
| 11 | dreißig | 2009-2011: Anlasserrelais |
| 40 | 2011-2013: Zündrelais | |
| 12 | dreißig | ABS-Modul (Antiblockiersystem) / RSC-Pumpenmotor (Roll Stability Control). |
| 13 | dreißig | Gebläsemotorrelais |
| 14 | 10 | Powertrain Control Module (PCM) Leistungsrelais |
| 15 | zwanzig | Antiblockiersystem (ABS) / RSC-Modul |
| 16 | dreißig | Steuerrelais für langsamen Lüfter |
| 17 | 50 | Steuerrelais für Hochgeschwindigkeitslüfter |
| 18 | zwanzig | 2009-2010: Relais Tagfahrlicht, Relais Abblendlichtunterbrechung |
| 25 | 2011-2013: Relais Tagfahrlicht, Relais Abblendlichtunterbrechung | |
| 19 | zwanzig | 2009-2010: Modul Reifendrucküberwachungssystem (TPMS). |
| 50 | 2011-2013: Relais für Heckscheibenheizung, Sicherungen (Fahrgastraum): Nr. 1, 2, 3, 9, 14, 25, 35 | |
| 22 | 10 | Einspritzdüsen, Powertrain Control Module (PCM), Hilfsstecker |
| 23 | 10 | Abblendlicht rechts |
| 24 | 10 | A/C-Kupplungsrelais |
| 25 | 10 | Linkes Abblendlicht |
| 26 | 10 | Verdunstungskanister-Spülventil (EVAP), beheizte Lambdasonde (HO2S), Rückfahrscheinwerferrelais, Abgasrückführungs-(EGR)-Schrittmotor, Luftmassenstrom-/Ansauglufttemperatursensor (MAF/IAT), Getriebebereichssensor (TR), Bremse Pedalstellungsschalter, Schalthebel |
| 27 | – | – |
| 28 | fünfzehn | Antriebsstrang-Steuermodul (PCM) |
| 29 | fünfzehn | Spulenstecker, Hilfsstecker |
| 35 | 10 | 2009–2010: Powertrain Control Module (PCM) |
| dreißig | 2011-2013: Starter-Sperrrelais | |
| R1 | 2009-2011: Zündung | |
| 2011-2013: Rechte beheizbare Windschutzscheibe | ||
| Hilfsgebläsemotor | ||
| R2 | 2011-2013: Startersperre | |
| R3 | – | |
| R4 | Hochgeschwindigkeits-Lüftersteuerung | |
| R5 | – | |
| R6 | Rückfahrlicht | |
| R7 | Benzinpumpe | |
| R8 | Ampeln | |
| R9 | Powertrain Control Module (PCM) Leistung | |
| R10 | Lüftersteuerung mit niedriger Drehzahl | |
| R11 | 2009-2010: Anfänger | |
| 2011-2013: Linke beheizbare Windschutzscheibe | ||
| R12 | Tagfahrlicht (DRL) | |
| R13 | Abblendlicht | |
| R14 | Kupplung der Klimaanlage | |
| R15 | Rechts hinten abbiegen (Taxi) | |
| R16 | 2011-2013: Nebelscheinwerfer | |
| R17 | Hinten links abbiegen (Taxi) | |
| D1 | Lüfter | |
| D2 | Benzinpumpe | |
| D3 | Start | |
Schema (Typ 2)
| Anzahl | Ampere [A] | Beschreibung |
|---|---|---|
| 1 | 40 | Zentraler Sicherungskasten |
| 2 | dreißig | Dualer Lüfter |
| 3 | dreißig | Zentraler Sicherungskasten |
| 4 | 40 | Beheizbare Frontscheibe |
| 5 | 40 | Einzelner Lüfter |
| 50 | Dualer Lüfter (Haupt) | |
| 6 | 60 | Glühkerzen |
| 7 | 40 | Zentraler Sicherungskasten |
| 8 | zwanzig | Zündschloss |
| 9 | zwanzig | Motorsteuergerät (ECM) |
| 10 | 10 | Batteriespannungssensor, Datenverbindungsstecker |
| 11 | zwanzig | Kraftstoffbetriebene Heizung |
| 12 | zwanzig | Anlassermagnet |
| 13 | dreißig | ABS-Pumpe |
| 14 | 10 | Kurbelgehäuseentlüftungsventil (PCV), Volumenregelventil (VCV) |
| 15 | 10 | Linkes Fernlicht |
| 16 | 10 | Linkes Abblendlicht |
| 17 | 10 | Abblendlicht rechts |
| 18 | 10 | Powertrain Control Module (PCM) Stromversorgung, Fahrzeuggeschwindigkeitssensor |
| 19 | zwanzig | Tagfahrlicht (Standlicht) |
| 20 | 1 | Antriebsstrang-Steuermodul (PCM) |
| 21 | zwanzig | Verdampferpumpe |
| 22 | zwanzig | Tagfahrlicht (Abblendlicht) |
| 23 | zwanzig | ABS-Ventile |
| 24 | 10 | Glühkerzenüberwachung (Dieselmotoren) |
| 25 | 10 | Rechtes Fernlicht |
| 26 | 10 | Solenoid der A/C-Kupplung |
| 27 | 10 | Sensoren, Aktoren, Relaisspulen |
| 28 | zwanzig | Nebellichter |
| 29 | zwanzig | Abblendlicht (über Scheinwerferrelais) |
| 64 | dreißig | Gebläsemotor der Heizung |
| 65 | 7.5 | Beheizbare Frontscheibe |
| R1 | Anlasser | |
| R2 | – | |
| R3 | Beheizbare Frontscheibe | |
| R4 | – | |
| R5 | Ampeln | |
| R6 | Abblendlicht | |
| R7 | Benzinpumpe | |
| R8 | Motor/Antriebsstrang-Steuermodul (ECM/PCM) Leistung | |
| R9 | Glühkerzen | |
| R10 | – | |
| R11 | Klimaanlage | |
| R12 | Tagfahrlicht | |
| R13 | Kraftstoffbetriebene Heizung | |
| R14 | Horn | |
| R15 | Lüfter | |
| R16 | Lüfter | |
| D1 | – | |
| D2 | Lüfter | |
