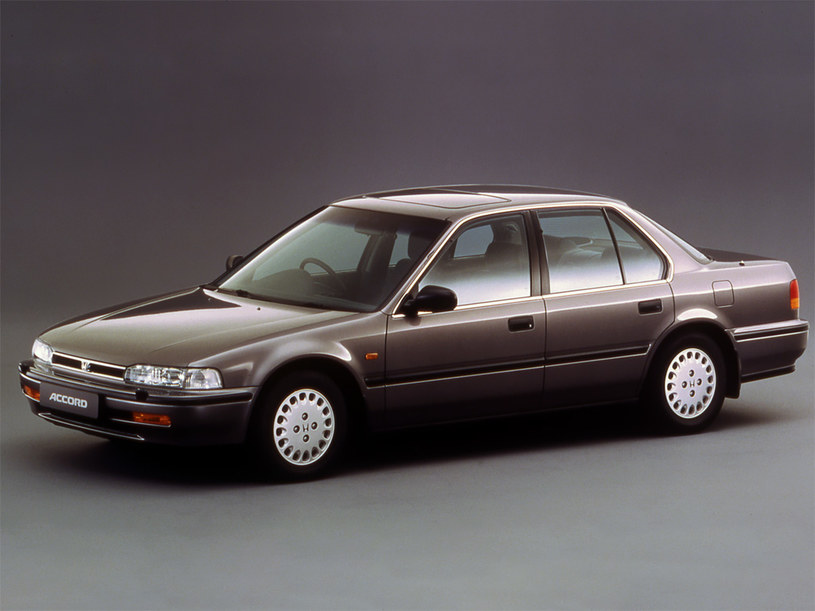

Honda Accord (1990-1993) – Belegung Sicherungskasten und Relais

• 26 Dez. 2022
• Keine Kommentare
• HondaHonda Accord
• Lukas Müller

Sicherungs- und Relaiskastendiagramme – Honda Accord

Inhaltsübersicht

Toggle

Gilt für Fahrzeuge hergestellt in:

1990, 1991, 1992, 1993.



Passagierabteil

1. Sicherungskasten
2. Kühlerlüfter-Steuermodul/Kühlerlüfter-Timer
3. Data Link Connector (DLC)

Sicherungskasten im Fahrgastraum

Anzahl	Ampere [A]	Beschreibung
1	—	—
2	10	Anzeige- und Warnleuchten/Anzeigen, Schaltstellungsanzeige, Schaltsperrenmagnet, Sicherheitsanzeige, Rückfahrscheinwerfer, Geschwindigkeitssensor, Blinker/Relais, Uhr, automatischer Sicherheitsgurt, integrierte Steuereinheit
3	fünfzehn	PGM-FI-Hauptrelais und Kraftstoffpumpe, Abgasreinigungs-Magnetventile, Spannungsregler, Kühlgebläse-Zeitsteuereinheit, Automatikgetriebe-Steuereinheit, Ladegerät-Warnleuchte, ELD-Einheit (Electric Load Sensing), Magnetventil zur Ansaugluftsteuerung, Motorlager-Steuereinheit, Motor Steuermagnetventil montieren
4	10	’92-’93: Rückhaltesystem (SRS) Ergänzungseinheit
5	—	—
6	—	—
7	7.5	Criuse Control Hauptschalter, Criusie Steuereinheit
8	7.5	’90-’92: Solardachrelais und -motor
	10	93: Schiebedachrelais und -motor, Heckscheibenwischer, elektrische Außenspiegel
9	dreißig	Scheibenwischer/Waschanlage, Intervallwischer
10	—	—
11	—	—
12	7.5	Kupplungsrelais des Klimakompressors
13	7.5	Kühlgebläse-Steuereinheit, ABS-Heizungs-Steuermotor, Umluft-Steuermotor, Heizungs-Bedienfeld
14	7.5	Anlassersignal (Automatikgetriebe), Blinker
15	7.5	Tagfahrlichtrelais
16	10	Stereo-Radio/Kassettenspieler, Zigarettenanzünder
Relais
R1	—	Indikator/Gefahr
R2	—	Gebläsemotor
R3	—	Heckscheibenheizung
R4	—	Schiebedach öffnen
R5	—	Nahaufnahme des Solardachs

1. Hupenrelais
2. Relais für Zigarettenanzünder
3. Hauptrelais PGM-FI

Motorraum

1. Sicherungskasten
2. Relaishalter

Sicherungskasten im Motorraum

Anzahl	Ampere [A]	Beschreibung
15	100	’90-’91: Batterie, Stromverteilung
	80	’92-’93: Batterie, Stromverteilung
16	40	Limousine, Coupé: Relais für Heckscheibenheizung
	dreißig	Wagon: Relais für Heckscheibenheizung
17	dreißig	Gebläsemotorrelais
18	50	Zündschloss
19	zwanzig	Scheinwerfer links
20	zwanzig	Rechter Scheinwerfer und Fernlichtanzeige
21	fünfzehn	’90-’91: Kühlerlüftermotor
	zwanzig	’92-’93: Kühlerlüfterrelais
22	dreißig	’90-’91: Automatische Sicherheitsgurt-Steuereinheit
	10	92-93: Tagfahrlicht
23	dreißig	’90-’91: Automatische Sicherheitsgurt-Steuereinheit
	10	’93: Bose-Leistungsverstärker
24	zwanzig	Fensterhebermotor hinten rechts
25	zwanzig	Fensterhebermotor hinten links
26	zwanzig	Fensterhebermotor vorne rechts
27	—	—
28	zwanzig	Fensterhebermotor und Schalter vorne links
29	zwanzig	’90-’91: Solardachmotor
	dreißig	’92-’93: Schiebedachmotor
30	zwanzig	Hupen- und Bremslichtkreis, Magnetschalter für Schlüsselsperre
31	—	—
32	zwanzig	Steuergerät für Elektroschloss
33	10	Hauptrelais PGM-FI
34	fünfzehn	A/C-Kondensatorlüftermotor, Kühlgebläse-Steuereinheit
35	10	Signal- und Warnblinkanlage aktivieren
36	—	—
37	fünfzehn	Zündschlüssellampe, Deckenleuchte, Innenbeleuchtung, Zigarettenanzünder, Power-Antenne, integrierte Steuereinheit
38	fünfzehn	Seitenmarkierungsleuchten, Rückleuchten, Handschuhfach- und Nummernschildbeleuchtung, Option „C“, Armaturenbrettbeleuchtung und Dimmerkreis, Heizungsbedienfeldbeleuchtung, Klimaanlagenschalter und Schminkspiegelbeleuchtung, integriertes Steuergerät
39	7.5	PGM-FI ECU, Steuergerät für Automatikgetriebe, Stereo-/Radiokassettenspieler, Uhr und automatischer Sicherheitsgurt
Relais
R1		Reflektor
R2		Fenster macht
R3		Widerstand
R4		Kühlerlüfter

Relaishalter Motorraum

Anzahl	Relais
R1	Kupplung des Klimakompressors
R2	Kondensatorlüfter
