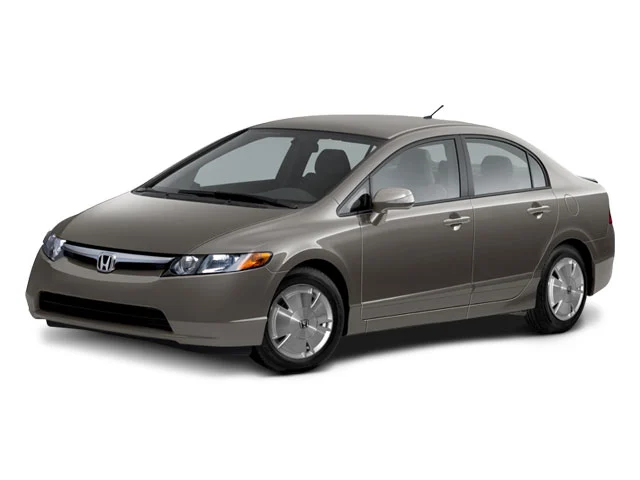

Sicherungs- und Relaiskastendiagramme – Honda Civic Hybrid
Gilt für Fahrzeuge hergestellt in:
2006, 2007, 2008, 2009, 2010, 2011.
Passagierabteil
Der interne Sicherungskasten befindet sich unter der Lenksäule.

Anzahl |
Ampere [A] |
Beschreibung |
1 |
7,5A |
Fenster macht |
2 |
15A |
Benzinpumpe |
3 |
10 A |
IG1ACG |
4 |
7,5A |
ABS-Einheit (ABS/VSA) |
5 |
15A |
Sitzheizung (Option) |
6 |
— |
Nicht benutzt |
7 |
7,5A |
RDKS (optional) |
8 |
— |
Nicht benutzt |
9 |
7,5A |
ODS |
10 |
7,5A |
Meter |
11 |
10 A |
SRS |
12 |
10 A |
Rechte Ampel |
13 |
10 A |
Fernlicht des linken Scheinwerfers |
14 |
7,5A |
klein (intern) |
15 |
7,5A |
Klein (extern) |
16 |
10 A |
Abblendlicht rechts |
17 |
10 A |
Abblendlicht des linken Scheinwerfers |
18 |
20A |
Hoher Scheinwerfer |
19 |
15A |
Klein (Haupt) |
20 |
— |
Nicht benutzt |
21 |
20A |
Niedriger Scheinwerfer |
22 |
(7,5A) |
(HAK) |
23 |
(7,5A) |
STS |
24 |
— |
Nicht benutzt |
25 |
20A |
Türschloss |
26 |
20A |
Fahrerfenster |
27 |
— |
Nicht benutzt |
28 |
(15A) |
ACC-Buchse hinten |
29 |
15A |
ACC |
30 |
20A |
Beifahrerfenster |
31 |
— |
Nicht benutzt |
32 |
20A |
Fenster hinten rechts |
33 |
20A |
Linke Heckscheibe |
34 |
— |
Nicht benutzt |
35 |
7,5A |
ACC, Radio |
36 |
10 A |
HAK |
37 |
7,5A |
Tagfahrlicht |
38 |
30A |
Matte |
Motorraum
Die primären und sekundären Sicherungskästen unter der Motorhaube befinden sich im Motorraum auf der Fahrerseite.

Anzahl |
Ampere [A] |
Beschreibung |
1 |
100A |
Hauptsicherung |
1 |
70A |
ENV |
2 |
60A |
Hauptoption |
2 |
50A |
Hauptzündschalter |
3 |
30A |
ABS-Motor |
3 |
40A |
ABS F/S |
4 |
50A |
Hauptscheinwerfer |
4 |
40A |
Stromversorgung Hauptfenster |
5 |
40A |
Support-Engine |
6 |
20A |
Hilfslüftermotor |
7 |
20A |
Hauptlüftermotor |
8 |
30A |
Heckscheibenheizung |
9 |
40A |
Gebläse |
10 |
10 A |
Notfall-Lichter |
11 |
15A |
FI Sub |
12 |
15A |
Bremslichter und Hupe |
13 |
15A |
IG-Spule (EX) |
14 |
15A |
IG-Spule (IN) |
15 |
7,5A |
Öl Level |
16 |
— |
Nicht benutzt |
17 |
— |
Nicht benutzt |
18 |
20A |
IG-Spule |
19 |
15A |
FI Haupt |
20 |
7,5A |
MG-Kupplung |
21 |
15A |
DBW |
22 |
7,5A |
Inneres Licht |
23 |
10 A |
Reservieren |
Sekundärsicherungskasten unter der Motorhaube

Anzahl |
Ampere [A] |
Beschreibung |
1 |
10 A |
IMA2 |
2 |
7,5A |
IMA1 |
3 |
15A |
MS-Verstärker |
