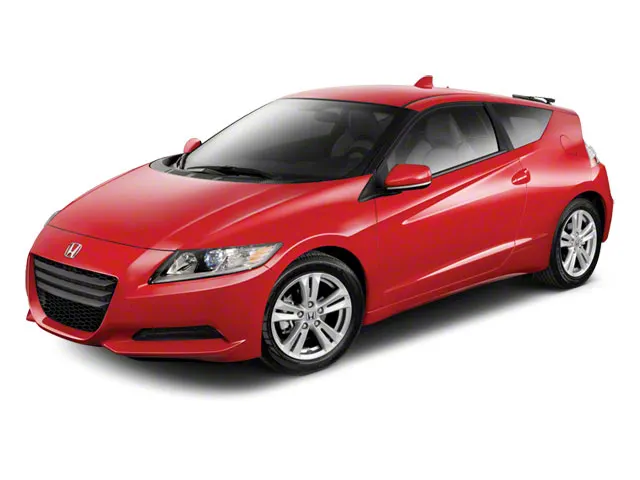

Honda CR-Z (2010-2016) – Belegung Sicherungskasten und Relais
Sicherungs- und Relaiskastendiagramme – Honda CR-Z
Gilt für Fahrzeuge hergestellt in:
2010, 2011, 2012, 2013, 2014, 2015, 2016.
Sicherungskasten im Fahrgastraum
Es befindet sich unter dem Armaturenbrett auf der Fahrerseite. Die Sicherungspositionen sind auf dem Etikett auf der Rückseite der Abdeckung angegeben.
| Anzahl | Ampere [A] | Beschreibung |
|---|---|---|
| 1 | fünfzehn | Infotainment-Einheit, Laderaumbeleuchtung, Data Link Connector (DLC), Fahrer-Schminkspiegelleuchte, Beifahrer-Schminkspiegelleuchte, Fahrertürleuchte, Beifahrertürleuchte, linker Rückleuchtenträger, rechter Rückleuchtenträger, Blinkersteuermodul, schlüssellose Wegfahrsperren-Steuereinheit , HandsFreeLink Control Unit, Individual Map Light, Multiplex Integrated Control Unit (MICU), Engine Control Module (MCM) |
| 2 | 7.5 | Steuergerät für Reifendrucküberwachungssystem (TPMS). |
| 3 | zwanzig | Schalter Hauptfenster |
| 4 | – | – |
| 5 | 10 | Audionavigationseinheit, Rückfahrscheinwerfer, Rückfahrscheinwerferschalter (M/T), Motorsteuergerät (ECM (M/T)), Getriebebereichsschalter (CVT), Integrierte Multiplex-Steuereinheit (MICU) |
| 6 | 10 | Einheit des zusätzlichen Rückhaltesystems (SRS). |
| 7 | 10 | A/T: Antriebsstrangsteuermodul – PCM (VBSOL) |
| 8 | 7.5 | Modul des zusätzlichen Rückhaltesystems (SRS), Modul des Insassenerkennungssystems (ODS), Abschaltanzeige für Beifahrerairbag |
| 9 | zwanzig | Nebellichtrelais, Nebelscheinwerfer |
| 10 | 7.5 | Klimakompressorkupplungsrelais, Gebläsemotorrelais, Klimasteuergerät, Fahrersitzheizungsrelais, Klimagebläsesteuerrelais (A/C LED B), Beifahrersitzheizungsrelais, Spiegelschalter, Kühlergebläserelais (A /C LED B), Relais Heckscheibenheizung, Umluftsteuermotor, Sitzheizungsschalteranzeigen |
| 11 | 7.5 | Elektronische Servolenkung (EPS) Steuergerät, VSA (MTR) Modulator Steuergerät, Gierbeschleunigungssensor |
| 12 | 10 | Bremspedalstellungsschalter (M/T), Leerlaufstoppschalter (CVT), DCDC-Wandler, Entlüftungsventil des Verdunstungsbehälters (EVAP), Rückwärtssperrmagnet (M/T), Luftmassenmesser (MAF), sekundärer beheizter Sauerstoffsensor ( HO2S) |
| 13 | zwanzig | Steckdose für Zubehör |
| 14 | 7.5 | Audio-Navigationseinheit, Tastensperrspule, HandsFreeLink-Steuereinheit, Integrierte Multiplex-Steuereinheit (MICU) |
| 15 | 7.5 | Tagfahrlicht (DRL) |
| 16 | 10 | Scheibenwischermotor HINTEN |
| 17 | zwanzig | Fensterheber-Hauptschalter, Beifahrerfenstermotor (Beifahrerfensterschalter) |
| 18 | – | – |
| 19 | – | – |
| 20 | fünfzehn | Wegfahrsperre – schlüsselloses Steuergerät, Motor-/Antriebsstrang-Steuermodul (ECM/PCM) |
| 21 | fünfzehn | Scheibenwaschmotor, integrierte Multiplex-Steuereinheit (MICU) |
| 22 | 7.5 | Elektrischer Lastsensor (ELD), Instrumentensteuergerät, Motorsteuergerät (MCM), Schaltsperrmagnet (CVT), Steuergerät für Reifendrucküberwachungssystem (TPMS). |
| 23 | 10 | Warnschalter, integrierte Multiplex-Steuereinheit (MICU) |
| 24 | 10 | Bremspedal-Positionsschalter, hoch montiertes Bremslicht, Bremslichter, integrierte Multiplex-Steuereinheit (MICU), Motor-/Antriebsstrang-Steuermodul (ECM/PCM), niedrige Hupe, Hupenrelais |
| 25 | zwanzig | Stereo-Verstärker |
| 26 | 10 | Sensor für Luft-Kraftstoff-Verhältnis (A/F), Sensor-Relais für Luft-Kraftstoff-Verhältnis (A/F), Sicherung: Nr. 31 (7,5 A) |
| 27 | zwanzig | Elektrisches Türschloss, integrierte Multiplex-Steuereinheit (MICU) |
| 28 | zwanzig | Scheinwerfer (Haupt), Integrierte Multiplex-Steuereinheit (MICU) |
| 29 | 10 | Standlicht, Integriertes Multiplex-Steuergerät (MICU) |
| 30 | dreißig | Kühlerlüftermotor (Kühlerlüfterrelais) |
| 31 | 7.5 | Motorölstandsensor, A/C-Kondensatorlüfterrelais (A/CA-LED) |
| 32 | 10 | Rechter Scheinwerfer (Abblendlicht) |
| fünfzehn | Xenon: rechte HID-Einheit | |
| 33 | fünfzehn | Zündspulenrelais, Zündspulen |
| 34 | 10 | Linker Scheinwerfer (Abblendlicht) |
| 10 | Xenon: linker Scheinwerfer (Fernlicht) | |
| 35 | 7.5 | Aktuator für das Schloss der Beifahrertür |
| 36 | 10 | Fahrertürverriegelungsbetätiger |
| 37 | dreißig | VSA-Modulator – Steuereinheit |
| 38 | – | – |
| 39 | fünfzehn | Kurbelwellenpositionssensor (CKP), Nockenwellenpositionssensor (CMP), Steuerrelais des elektronischen Drosselklappensteuerungssystems (ETCS), Einspritzdüsen, Motor-/Antriebsstrangsteuermodul – ECM/PCM (IGP), PGM-FI Hauptrelais Nr. 1, PGM-FI Hauptrelais Nr. 2 (Kraftstoffpumpe) |
| 40 | 10 | Fahrersitzheizung, Beifahrersitzheizung |
| 41 | – | – |
| 42 | 7.5 | Motorsteuergerät (MCM), MCM-Relais Nr. 1, MCM-Relais Nr. 2 |
| 43 | 7.5 | Klimakompressor (Relais Klimakompressorkupplung) |
| 44 | 7.5 | Anlasserrelais, Antriebsstrang-Steuermodul – PCM (STS) |
| 45 | 7.5 | Lukenentriegelungsaktuator-Relais, Lukenentriegelungsaktuator |
| 46 | – | – |
| 47 | dreißig | A/C-Kondensatorlüftermotor (A/C-Kondensatorlüfterrelais) |
| 48 | 10 | Linker Scheinwerfer (Fernlicht) |
| fünfzehn | Xenon: Linke HID-Einheit | |
| 49 | 7.5 | Aktuator für das Schloss der Beifahrertür |
| 50 | – | – |
| 51 | 10 | Rechter Scheinwerfer (Fernlicht) |
| 52 | fünfzehn | Steuerrelais des elektronischen Drosselklappensteuerungssystems (ETCS), Motor-/Antriebsstrangsteuermodul – ECM/PCM (IG1 ETCS) |
| 53 | fünfzehn | Smart Power Supply Unit (IPU) Lüfter (Motorsteuermodul (MCM) Relais Nr. 2), Motorinvertermodul (MPI) (Motorsteuermodul (MCM) Relais Nr. 2) |
| 54 | – | – |
| 55 | 10 | Elektrische Spiegelheizung links, elektrische Spiegelheizung rechts |
| 56 | dreißig | Frontwischer, integrierte Multiplex-Steuereinheit (MICU) |
| 57 | dreißig | Gebläsemotor (Gebläsemotorrelais) |
| 58 | dreißig | VSA-Modulator – Steuereinheit |
| 59 | dreißig | Ohne elektrische Spiegelheizung: Heckscheibenheizung, zusätzliche Scheibenheizung, Rauschunterdrückungskondensator |
| 40 | Elektrische Scheibenheizung: Heckscheibenheizung, Hilfsscheibenheizung, Rauschunterdrückungskondensator, Sicherung: №55 (10 A)) | |
| 60 | 50 | Zündschloss |
| R1 | Fenster macht | |
| R2 | Gebläsemotor | |
| R3 | Sensor für Luft-Kraftstoff-Verhältnis (A/F). | |
| R4 | Beleuchtung №1 | |
| R5 | Die Zündspule | |
| R6 | PGM-FI-Index №1 | |
| R7 | ETCS-Steuerung (Electronic Throttle Control System). | |
| R8 | Heckscheibenheizung | |
| R9 | Beleuchtung №2 | |
| R10 | Schnitt beginnen | |
| R11 | – | |
Sicherungskasten im Motorraum
Es befindet sich in der Nähe des Pluspols der 12-Volt-Batterie. Die Sicherungspositionen sind auf der Abdeckung des Sicherungskastens angegeben. Diese Sicherungen sind nicht wartungsfähig; Ersetzen Sie den Batterieklemmen-Sicherungskasten als Baugruppe.
| Anzahl | Ampere [A] | Beschreibung |
|---|---|---|
| 1 | 100 | DC-DC-Wandler, Beleuchtungsrelais Nr. 1, Beleuchtungsrelais Nr. 2, Fensterheberrelais, Sicherungen: Nr. 1, 2, 3, 9, 17, 25, 26, 27, 28, 29, 30, 32, 33, 34, 37, 39, 40, 42, 43, 45, 47, 48, 51, 52, 53, 57, 58, 59, 60 |
| 2 | 70 | Elektronische Servolenkung (EPS) |
| 3 | zwanzig | Sicherungen: 23, 24 |
Relaiskasten 1
| Anzahl | Relais |
|---|---|
| R1 | Kupplung des Klimakompressors |
| R2 | – |
| R3 | Lüftersteuerung |
| R4 | PGM-FI Main №2 (Kraftstoffpumpe) |
Relaiskasten 2
| Anzahl | Relais |
|---|---|
| R1 | Kondensatorlüfter der Klimaanlage |
| R2 | Kühlerlüfter |
| R3 | – |
