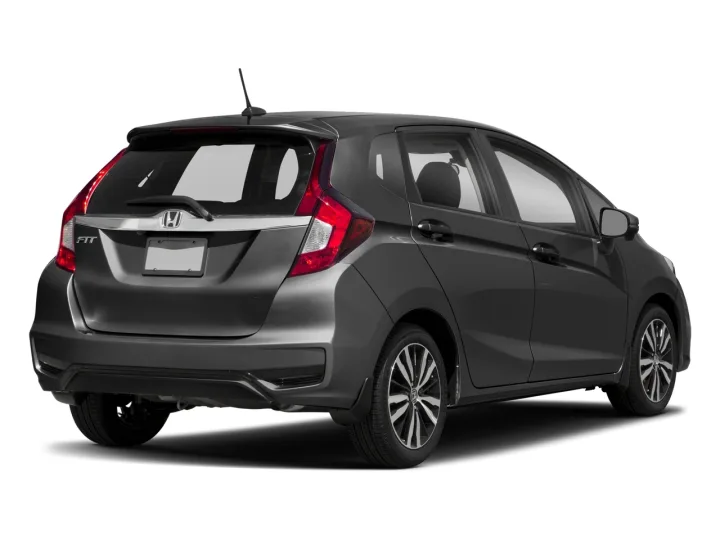

Sicherungs- und Relaiskastendiagramme – Honda Fit (Jazz) GK

Gilt für Fahrzeuge hergestellt in:

2017, 2018, 2019, 2020.

Motorraum

Sicherungskasten A

Anzahl	Beschreibung	Ampere [A]
1	Hauptabblendlicht	zwanzig
2	CDC*	(dreißig)
3	Notfall-Lichter	10
4	DBW	fünfzehn
5	Matte	(dreißig)
6	Bremslichter	10
7	IGP	fünfzehn
8	IG-Spule	fünfzehn
9	ECP*	(10)
10	INI	(zwanzig)
11	—	—
12	Hauptlüfter	dreißig
13	SW-Starter	(dreißig)
14	MG-Kupplung	7.5
15	Batteriesensor	(7.5)
16	—	—
17	Tageslicht	(7.5)
18	Horn	10
19	Nebellichter*	(fünfzehn)
20	UB ECU*	(7.5)
21	Hauptersatzsicherung	fünfzehn
22	Innenbeleuchtung	7.5
23	Hilfslüfter	(dreißig)
24	—	—
25	Smart Input, Auto Run*2	(7.5)
26	ST-MG*3	(7.5)
27	—	—
28	—	—
29	Reservieren	(10)
30	IGP-LAF	(10)
31	IGPS	(7.5)
32	Abblendlicht rechts	10
33	Abblendlicht des linken Scheinwerfers	10
*1: Modelle mit einem intelligenten Eingabesystem haben eine ENGINE START/STOP-Taste anstelle des Zündschalters. *2: Modelle mit intelligentem Eingabesystem *3: Modelle ohne intelligentes Eingabesystem

B-Sicherungskasten

Anzahl	Beschreibung	Ampere [A]
a	Hauptbatterie	100
b	RB Main 1	70
c	RB Haupt 2	80
d	Hauptwischer	70

Sicherungskasten innen (Fahrgastraum)

Sicherungskasten A

Anzahl	Beschreibung	Ampere [A]
1	Türschloss	(zwanzig)
2	—	–
3	„SCHLAU“*	(10)
4	Fahrertür entriegeln	fünfzehn
5	Beifahrertür entriegeln	fünfzehn
6	Fahrertür entriegeln	(10)
7	Fahrertürschloss	(10)
8	Fahrerfenster	zwanzig
9	Beifahrerfenster	zwanzig
10	Fenster hinten links	zwanzig
11	Fenster hinten rechts	zwanzig
12	Türschloss Fahrerseite	fünfzehn
13	Türschloss Beifahrerseite	fünfzehn
14	—	—
15	Rechte Ampel	10
16	ST*	(7.5)
17	ACC-Port (Konsole*)	zwanzig
18	Schiebedach*	(zwanzig)
19	Beheizbare Vordersitze*	(zwanzig)
20	—	—
21	—	—
22	Sprinkler	fünfzehn
23	Heckscheibenwischer	(10)
24	Klimaanlage	7.5
25	Tageslicht	7.5
26	Schnitt beginnen	7.5
27	ABS/VSA	7.5
28	SRS	10
29	Fernlicht des linken Scheinwerfers	10
30	ACG	10
31	Fenster macht	10
32	Benzinpumpe	fünfzehn
33	SRS	7.5
34	Meter	7.5
35	SOL-Mission	7.5
36	ACC-Buchse vorne	zwanzig
37	ACC	7.5
38	ACC-Tastensperre	7.5
39	Möglichkeit	(10)
40	Heckscheibenwischer	10
41	—	—
42	—	—

B-Sicherungskasten

Anzahl	Beschreibung	Ampere [A]
1	ENV	70
	Haupt-IG	30*1
		50*2
	Hauptsicherungskasten 2	50
	ABS/VSA-Motor	40
	Hauptsicherungskasten 1	dreißig
	Hauptsicherungskasten 3	40
2	—	—
3	Heizung	dreißig
4*1	IG Haupt 2	dreißig
4*2	—	—
5	ABS/VSA-FSR	dreißig
6	Enteiser	(10)
7	—	—
8	—	—
9	Ein bisschen Licht	10
10	ACC-Anschluss (Konsole)*	(zwanzig)
11	Heckscheibenheizung	dreißig
12*1	—	—
12*2	ACC-Tastensperre	(7.5
13	Beheizbarer Außenspiegel*	10
14	Klimaanlagengebläse	(7.5)
15 * 1	—	—
15*2	Matte	dreißig
*: Nicht bei allen Modellen verfügbar*1: Modelle mit intelligentem Eingabesystem *2: Modelle ohne intelligentes Eingabesystem
