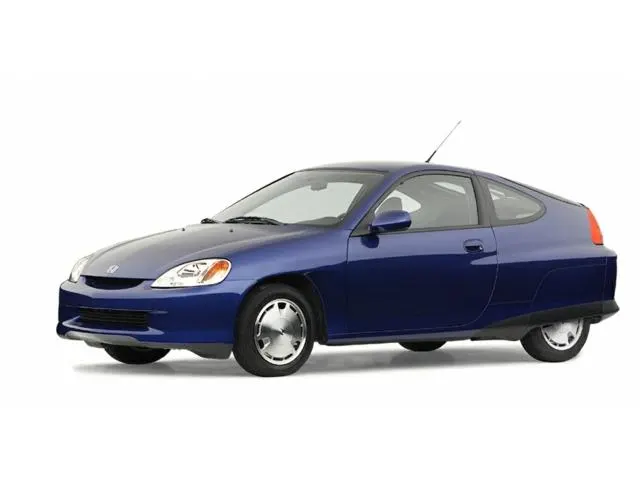

Honda Insight (2000-2006) – Belegung Sicherungskasten und Relais



Passagierabteil



1. Sicherungskasten
2. Steuergerät für Tagfahrlicht (DRL).
3. Relais für Tagfahrlicht (DRL) Relais
   für Abblendlicht
4. 2002-2006  :   Sensorrelais für Luft-Kraftstoff-Verhältnis (A/F).
5. Hauptrelais PGM-FI
   Rückwärtsrelais
6. Einheit des zusätzlichen Rückhaltesystems (SRS).
7. Steuergerät für schlüsselloses Türschloss



1. Bedienfeld der Klimaanlage oder Heizung
2. Audioeinheit
3. Motorsteuergerät (ECM)
4. Gebläsemotor-High-Relais
5. CVT: Motorrelais für elektronische Servolenkung (EPS).
6. M/T: Steuergerät für elektronische Servolenkung (EPS) CVT: Getriebesteuermodul (TCM)
7. M/T: Motorrelais der elektronischen Servolenkung (EPS).
8. CVT: Steuergerät für elektronische Servolenkung (EPS).
9. Empfängereinheit für Wegfahrsperre

Diagramm des Sicherungskastens der Instrumententafel

Die interne Sicherung befindet sich unter dem Armaturenbrett auf der Fahrerseite. Entfernen Sie die Aufbewahrungstasche, indem Sie den Deckel nach unten klappen, anheben und gerade aus den Scharnieren ziehen.

Anzahl	Ampere [A]	Beschreibung
1	10	Einheit des zusätzlichen Rückhaltesystems (SRS).
2	fünfzehn	Kraftstoffpumpe, zusätzliches Rückhaltesystem (SRS).
3	zwanzig	Scheibenwaschmotor, Scheibenwischermotor, Scheibenwischer-Intervallrelais
4	7.5	DC-DC-Wandler, Electrical Load Detector Module (ELD), Canister Purge Shutoff Valve (EVAP), EVAP Purge Control Solenoid, Secondary Lambdasonde (HO2S), Vehicle Speed ​​​​Sensor (VSS), Transmission Control Module (TCM) )
5	7.5	Schalten Sie die Rundumleuchten und das Blinker-/Warnblinkrelais ein
6	7.5	Steuergerät für elektronische Servolenkung (EPS), Kombiinstrument, Steuergerät für schlüssellose Türverriegelung, Steuergerät für elektrische Fensterheber (Hauptschalter für elektrische Fensterheber), Relais für elektrische Fensterheber, Elektromagnet für Schaltsperre
7	fünfzehn	Zündspulen
8	zwanzig	Fensterhebermotor Beifahrerseite
9	7.5	Motorsteuergerät (ECM), Anlassertrennrelais
10	zwanzig	Fensterhebersteuergerät (Fensterheberhauptschalter), Fahrer Fensterhebermotor
11	7.5	Audioeinheit
12	10	Steckdose für Zubehör
13	–	–
14	zwanzig	2002–2006: Sensor für Luft-Kraftstoff-Verhältnis (A/F), Motorsteuergerät (ECM) (Sensorrelais für Kraftstoff-Luft-Verhältnis (A/F))
15	10	Audioeinheit, Klimabedienteil/Heizungsbedienfeldleuchten, Armaturenbrettleuchten, Kontrollleuchten, Standlicht vorn, Seitenmarkierungsleuchten vorn, Kennzeichenbeleuchtung, Rückleuchten
16	7.5	ABS-Modulator-Controller, Klimakompressor-Kupplungsrelais, Gebläsemotorrelais. Gebläsemotor-High-Relais, A/C-Einheit/Heizungs-Bedienfeld, A/C-Kondensatorlüfterrelais, Lüftersteuerungsrelais, Modussteuerungsmotor, Kühlerlüfterrelais, Relais für Heckscheibenheizung, Umluftsteuerungsmotor
17	7.5	Steuergerät für Tagfahrlicht (DRL).
18	7.5	Batterieüberwachungsmodul (BCM), Klimaanlagenbaugruppe/Heizungsbedienfeld, Datenübertragungsstecker (DLC), Motorsteuermodul (ECM), Messgerätebaugruppe, Motorsteuermodul (MCM)
19	7.5	Laderaumbeleuchtung, Deckenbeleuchtung/Scheinwerfer
20	10	Audioeinheit
21	10	Steuergerät für Tagfahrlicht (DRL).
22	zwanzig	Steuergerät für schlüsselloses Türschloss
23	7.5	Lukenöffnungsrelais, Lukenöffnungsaktuator
24	7.5	Batteriemodullüfter, Hochgeschwindigkeits-Batteriemodul-Lüftersteuerrelais, Zündhalterelais, Niedriggeschwindigkeits-Batteriemodul-Lüftersteuerrelais, Motorsteuermodul (MCM)
25	–	–
26	10	Heckscheibenwischermotor, Heckscheibenwischermotor
27	7.5	Warnblinkanlage, Wenderelais (CVT)
28	–	–
Relais
R1	Rücklichter
R2	Schnitt beginnen
R3	Fenster macht
R4	Blinker und Warnblinkanlage

Motorraum

1. Sicherungskasten
2. Relaisbox
3. ABS-Modulator – Steuergerät

Schema des Sicherungskastens im Motorraum

Der Sicherungskasten unter der Motorhaube befindet sich im Motorraum. Um es zu öffnen, drücken Sie wie gezeigt auf die Lasche.

Anzahl	Ampere [A]	Beschreibung
1	50	Zündschalter (BAT)
2	80	Batterie, Stromverteilung
3	dreißig	ABS-Modulator – Steuergerät
4	10	Blinker-/Warnblinkrelais, Blinklicht
5	fünfzehn	Low Speed ​​Motor Power Inverter Module (MPI) Lüftersteuerungsrelais, High Speed ​​Motor Power Inverter Module (MPI) Lüftersteuerungsrelais, PDU-Lüftermotor
6	10	ABS-Modulator-Steuermodul, Motorsteuergerät (ECM), hoch montiertes Bremslicht, Rücklichter
7	fünfzehn	PGM-FI Hauptrelais (IGP), Schlüsselverriegelungsmagnet (CVT)
8	fünfzehn	Linker Scheinwerfer, Fernlichtkontrollleuchte, Tagfahrlichtsteuergerät
9	–	–
10	fünfzehn	Rechter Scheinwerfer, Steuergerät für Tagfahrlicht
11	dreißig	Kühlerlüftermotor
12	40	Gebläsemotor
13	dreißig	Heckscheibenheizung, Geräuschkondensator
14	zwanzig	ABS-Modulator – Steuergerät
15	40	Elektronische Servolenkung (EPS)
16	dreißig	Relais Rücklicht, Sicherung (Sicherungskasten Fahrgastraum): Nr. 14, 18, 19, 20, 21, 22, 23
17	40	Fensterheberrelais, Sicherung (Sicherungskasten Fahrgastraum): Nr. 8, 10
18	7.5	Batteriezustandsüberwachungsmodul (BCM), Hochspannungsschütz, Motorsteuermodul (MCM), Spannungswandlermodul
19	zwanzig	A/C-Kondensatorlüftermotor, A/C-Kompressorkupplung
Relais
R1	Kupplung des Klimakompressors
R2	Kühlerlüfter
R3	Kondensatorlüfter der Klimaanlage
R4	Gebläsemotor
R5	Horn
R6	Reflektor Nr. 2
R7	Scheinwerfer Nr. 1

Relaisbox Motorraum

Anzahl	Relais
R1	Heckscheibenheizung
R2	PGM-FI Main №2 (Kraftstoffpumpe)
R3	Lüftersteuerung
R4	Intermittierender Scheibenwischer

Trunk-Relais-Box

1. Relais für schnelles Batteriemodul Lüftersteuerrelais für niedrige Geschwindigkeit des Batteriemoduls
2. Motorsteuergerät (MCM)
3. Batteriezustandsüberwachungsmodul (BCM)
4. Relais zum Öffnen der Luke
5. Relaisbox



Anzahl	Relais
R1	Steuerrelais für Hochspannungsschütze
R2	Lüftersteuerungsrelais für Motor-Wechselrichter (MPI)-Modul mit niedriger Drehzahl
R3	High Speed ​​Motor Power Inverter (MPI)-Modul Lüftersteuerungsrelais
R4	Zündung halten
