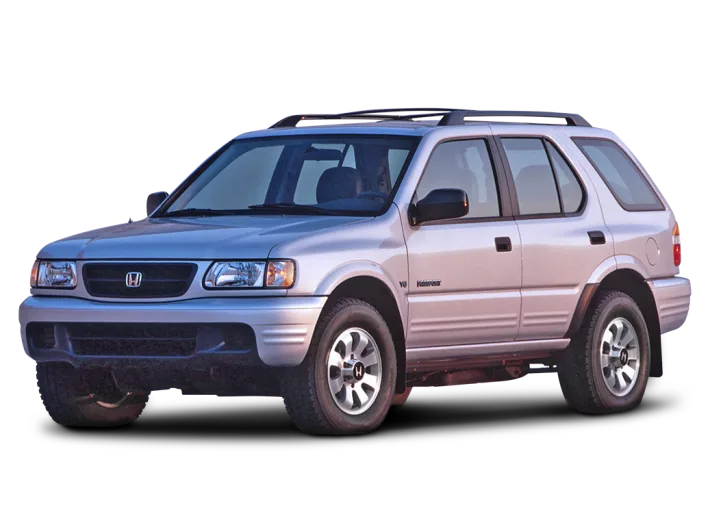

Honda Passport (1998-2002) – Belegung Sicherungskasten und Relais
Sicherungs- und Relaiskastendiagramme – Honda Passport
Gilt für Fahrzeuge hergestellt in:
1998, 1999, 2000, 2001, 2002.
Sicherungskasten im Fahrgastraum
Der Sicherungsblock befindet sich hinter der Abdeckung auf der linken Seite der Instrumententafel.
| Anzahl | Ampere [A] | Beschreibung |
|---|---|---|
| 1 | zwanzig | Zubehörsteckdosen |
| 2 | fünfzehn | Uhr, Stereo-Soundsystem |
| 3 | 10 | System starten |
| 4 | fünfzehn | Rücklichtrelais (A/T-Gangstellungsanzeige, Alarm- und Relaissteuerung, Armaturenbrett- und Konsolenbeleuchtung, Kraftstoffeinspritzsystem, Scheinwerferschalter, Licht-Ein-Erinnerung, Multiplex-Steuerungssystem, Standlicht, Rücklicht, Kennzeichenbeleuchtung, Türverriegelung/schlüsselloser Zugang /Sicherheit, Stecker für Anhängerbeleuchtung) |
| 5 | 10 | Alarm- und Relaissteuerung, Kofferraumlicht, Dachlicht, Dachlicht, Lichtkuppelrelais (2001), Zündschlüsselerinnerung (LX), Kartenlicht |
| 6 | fünfzehn | ABS, Automatikgetriebesteuerung, Bremslichter, Tempomat, Schließsystem, Stecker für Anhängerbeleuchtung |
| 7 | zwanzig | Zündschlüssel-Erinnerung (EX), elektrische Türschlösser/schlüsselloses Zugangs-/Sicherheitssystem |
| 8 | 10 | Spiegel-Entbeschlager |
| 9 | fünfzehn | Heckscheibenheizung |
| 10 | fünfzehn | Heckscheibenheizung |
| 11 | fünfzehn | ABS, Anzeigen, Anzeigen, Verriegelungssystem, Multiplex-Steuerungssystem |
| 12 | fünfzehn | Automatische Getriebesteuerung, Kraftstoffeinspritzsystem, Startsystem |
| 13 | fünfzehn | Zündsystem |
| 14 | fünfzehn | Automatische Getriebesteuerung, Rückfahrscheinwerfer, Tempomat, Kartenlichtuhr (2001), Multiplex-Steuerungssystem, fliegendes Schaltsystem (2001-2002), Getriebebereichsschalter |
| 15 | fünfzehn | Alarm- und Relaissteuergerät, Gebläsesteuerung, Schiebedach, elektrische Fensterheber, fliegendes Schaltsystem (2000), Anhängerbeleuchtungsanschluss, Blinker |
| 16 | 10 | Alarm- und Relaissteuergerät, Heckscheiben- und Spiegelheizung, Heckwischer/-waschanlage |
| 17 | zwanzig | Alarm- und Relaissteuergerät, Scheibenwischer/Waschanlage |
| 18 | 10 | Spiegel, Stereo-Soundsystem |
| 19 | fünfzehn | Zubehör für Steckdosen, Zigarettenanzünder |
| 20 | 10 | Sicherheits- und schlüsselloses Zugangssystem |
| 21 | dreißig | Elektrisches Schiebedach, elektrische Sitze (2001-2002), elektrische Fensterheber |
| 22 | 10 | SRS |
| 23 | – | – |
| R1 | Rücklichter | |
| R2 | – | |
| R3 | Steckdose für Zubehör | |
| R4 | Fenster macht | |
| R5 | 2001: Lichtkuppel | |
| R6 | Heckscheibenheizung | |
| D1 | Deckenleuchten, schlüsselloses Zugangs- und Sicherheitssystem | |
| D2 | Schlüsselloses Zugangs- und Sicherheitssystem | |
Sicherungskasten im Motorraum
Es befindet sich auf der rechten Seite des Motorraums.
Schema (Typ 1)
| Anzahl | Ampere [A] | Beschreibung |
|---|---|---|
| 1 | fünfzehn | Warnblinkanlage, Stecker für Anhängerbeleuchtung |
| 2 | 10 | Alarm- und Relaissteuereinheit, Data Link Connector (DLC), Sicherheitshupe |
| 3 | 10 | Generator |
| 4 | – | – |
| 5 | fünfzehn | Gebläsesteuerung |
| 6 | fünfzehn | Gebläsesteuerung |
| 7 | 10 | Luftversorgung |
| 8 | 10 | Scheinwerfer links, Nebelscheinwerfer |
| 9 | 10 | Rechter Scheinwerfer |
| 10 | fünfzehn | Nebellichter |
| 11 | zwanzig | Beheizte Sauerstoffsensoren |
| 12 | zwanzig | Benzinpumpe |
| 13 | fünfzehn | Automatische Getriebesteuerung, Kraftstoffeinspritzsystem, Anzeigen |
| 14 | Tageslicht | |
| 15 | 60 | Kraftstoffeinspritzsystem, Leistungsverteilung (BAT) |
| 16 | 100 | Klimakompressorsteuerung, Gebläsesteuerung, Ladesystem, Nebelscheinwerfer, Stromverteilung (BAT), Startsystem |
| 17 | dreißig | Motorsteuerungsmodul |
| 18 | 50 | Abs |
| 19 | 50 | Stromverteilung (BAT) |
| 20 | dreißig | Kondensatorlüfter |
| R1 | Benzinpumpe | |
| R2 | – | |
| R3 | Reflektor | |
| R4 | Anlasser | |
| R5 | Kondensatorlüfter | |
| R6 | – | |
| R7 | – | |
| R8 | Klimaanlage | |
| R9 | Motorsteuergerät (ECM) (M/T) | |
| Antriebsstrang-Steuermodul (PCM) (A/T) | ||
| R10 | – | |
| R11 | Nebellichter | |
| R12 | Heizung-Klimaanlage | |
| R13 | Klimakompressor | |
| D1 | Kontrollleuchte Bremssystem | |
Schema (Typ 2)
| Anzahl | Ampere [A] | Beschreibung |
|---|---|---|
| F1 | fünfzehn | Warnblinkleuchte |
| F2 | 10 | Alarm- und Relaissteuergerät, Hupe, Diebstahlwarnhupe |
| F4 | zwanzig | Gebläsemotor, Gebläsewiderstand |
| F5 | 10 | Klimathermostatrelais, elektronisches Thermostat, Klimakompressorrelais, Magnetkupplung |
| F8 | 10 | Scheinwerfer – links, Fernlicht, Nebellichtrelais |
| F9 | 10 | Scheinwerfer – rechts |
| F10 | fünfzehn | Nebellichter |
| F11 | zwanzig | Sauerstoffsensor |
| F12 | zwanzig | Benzinpumpe |
| F13 | fünfzehn | Motorsteuerungsmodul |
| F14 | – | – |
| FL1 | 60 | EHCU |
| FL2 | dreißig | Kondensatorlüfter |
| FL4 | 100 | Zündschalter, Anlasserrelais, Klimaanlage, Lichtmaschine, Heizungsrelais, Sicherung: F10, FL1, FL2, FL5, FL6 |
| FL5 | 60 | Zündschalter, Kraftstoffpumpenrelais, Relais des Motorsteuergeräts, Antriebsstrangmodul |
| FL6 | – | – |
| X1 | Reflektor | |
| X2 | Nebellichter | |
| X3 | Anlasser | |
| X4 | Klimakompressor | |
| X5 | Therm | |
| X6 | Heizung | |
| X7 | Benzinpumpe | |
| X8 | Motorsteuerungsmodul | |
| X9 | 6VD1: Kondensatorlüfter | |
| X10 | – | |
| 1 | Bremse | |
| 2 | – | |
| 3 | – | |
| 4 | – | |
