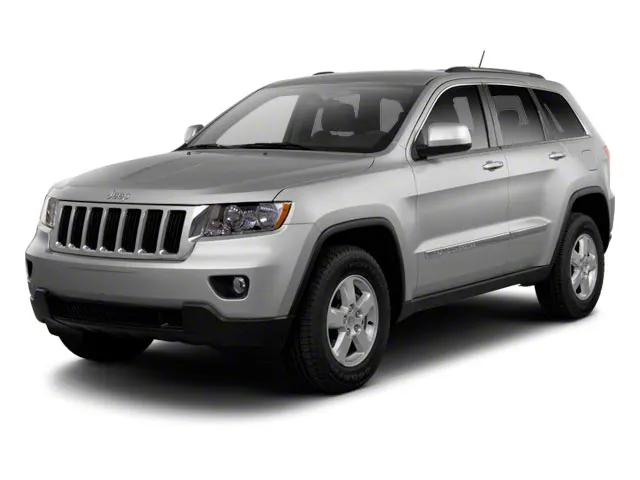

Jeep Cherokee KK (2011-2013) – Sicherungs- und Relaiskasten
Sicherungs- und Relaiskastendiagramme – Jeep Cherokee KK
Gilt für Fahrzeuge hergestellt in:
2011, 2012, 2013.
Der Zigarettenanzünder (Steckdosen) wird über die Sicherungen M6 (Zigarettenanzünder), M7 ( Steckdose Nr. 2) und M36 (Steckdose Nr. 3) im Sicherungskasten im Motorraum gesteuert.
Lage des Sicherungskastens
Das Totally Integrated Power Module (TIPM) befindet sich im Motorraum in der Nähe der Batterie.
Dieser Hub enthält Patronensicherungen, Minisicherungen und Relais. Auf der Innenseite des Umschlags ist ein Etikett aufgedruckt, das jeden Artikel identifiziert.
| Aussparung | Patronensicherung | Mini-Sicherung | Beschreibung |
|---|---|---|---|
| J1 | — | — | — |
| J2 | 30 Ampere Rosa | — | Verteilergetriebemodul – falls vorhanden |
| J3 | — | — | — |
| J4 | 25 Ampere natürlich | — | Fahrertürknoten |
| J5 | 25 Ampere natürlich | — | Knoten der Beifahrertür |
| J6 | 40A grün | Pumpe für Antiblockierbremse/Stabilitätskontrolle – falls vorhanden | |
| J7 | 30 Ampere Rosa | Antiblockierventil/Stabilitätskontrollsystem – falls vorhanden | |
| J8 | 40A grün | — | Elektrisch verstellbare Sitze – falls vorhanden |
| J9 | — | — | — |
| J10 | — | — | — |
| J11 | 30 Ampere Rosa | — | Thatch-Verriegelung/-Entriegelung – falls vorhanden |
| J13 | 60A gelb | — | Zündung aus |
| J14 | 40A grün | — | Heckscheibenheizung – falls vorhanden |
| J15 | 40A grün | — | Frontgebläse |
| J17 | 40A grün | — | Anlassermagnet |
| J18 | 20A blau | — | Antriebsstrangsteuermodul |
| J19 | 60A gelb | — | Kühlerlüfter |
| J20 | 30 Ampere Rosa | — | Frontscheibenwischer |
| J21 | 20A blau | — | Vorderes Polster/Hinteres Polster – falls vorhanden |
| J22 | 25 Ampere natürlich | — | Schiebedachmodul – Falls vorhanden |
| M1 | – | 15A blau | Bremslichtschalter Power – Mittleres Bremslicht hinten |
| M2 | — | 20A gelb | Anhängerbeleuchtung – falls vorhanden |
| M3 | — | 20A gelb | Vorder-/Hinterachssperren – falls vorhanden |
| M4 | — | 10A rot | Ziehen eines Anhängers – falls vorhanden |
| M5 | — | 25 Ampere natürlich | Stromrichter – falls vorhanden |
| M6 | — | 20A gelb | Regensensor – falls vorhanden |
| M7 | — | 20A gelb | Feuerzeug |
| M8 | — | 20A gelb | Beheizbare Vordersitze – falls vorhanden |
| M9 | — | — | — |
| M10 | 15A blau | Zündung AUS – Car Entertainment System, digitaler Satellitenempfänger, DVD, Freisprecheinrichtung, Radio, Antenne, universeller Garagentoröffner – falls vorhanden/Hintergrundbeleuchtung | |
| M11 | — | 10A rot | Klimaanlage – falls vorhanden |
| M12 | — | 30A grün | Radio/Verstärker – falls vorhanden |
| M13 | 20A gelb | Kombiinstrument/Wireless-Steuermodul/Multifunktionsschalter, Sirene – falls vorhanden | |
| M14 | — | 20A gelb | Ziehen eines Anhängers (nur Export) – falls vorhanden |
| M15 | 20A gelb | Kombiinstrument/Rückspiegel/Reifendrucküberwachung/Verteilergetriebemodul – falls vorhanden/Glühkerzen – falls vorhanden | |
| M16 | — | 10A rot | Airbagmodul |
| M17 | 15A blau | Außenbeleuchtung – linke vordere Park- und Seitenmarkierung, linkes Schluss- und Seitenlicht, Kennzeichenbeleuchtung | |
| M18 | 15A blau | Außenbeleuchtung – Park- und Seitenmarkierung rechts vorne, Rücklichter rechts und Positionslichter | |
| M19 | — | 25 Ampere natürlich | Nr. 1 und Nr. 2 automatische Abschaltung |
| M20 | 15A blau | Innenleuchten/Lenkradschalter – falls vorhanden/Schalterblock/Lenksäulenmodul – falls vorhanden | |
| M21 | — | 20A gelb | Automatische Abschaltung Nr. 3 |
| M22 | — | 10A rot | Rechtes Horn (hoch/tief) |
| M23 | — | 10A rot | Linkes Horn (hoch/tief) |
| M24 | — | 25 Ampere natürlich | Heckscheibenwischer – falls vorhanden |
| M25 | — | 20A gelb | Kraftstoffpumpe, Diesel-Saugpumpe – falls vorhanden |
| M26 | — | 10A rot | Elektrischer Spiegelschalter/Fahrerfensterschalter |
| M27 | 10A rot | Zündschalter/Wireless Control Module/Lenksäulenschloss | |
| M28 | — | 10A rot | Antriebsstrangsteuermodul |
| M29 | — | 10A rot | Passagierklassifizierungsmodul |
| M30 | 15A blau | Heckscheibenwischermodul – falls vorhanden / elektrisch einklappbarer Spiegel – falls vorhanden / Diagnoseverbindung | |
| M31 | — | 20A gelb | Rückfahrscheinwerfer |
| M32 | — | 10A rot | Airbagmodul |
| M33 | — | 10A rot | Antriebsstrangsteuermodul |
| M34 | 10A rot | Einparkhilfemodul – falls vorhanden/Klimaregelungsmodul – falls vorhanden/Kompassmodul – falls vorhanden/Fahrerhausheizung – falls vorhanden/Dieselzentrifugalgebläse – falls vorhanden | |
| M35 | — | 10A rot | Beheizbare Spiegel – falls vorhanden |
| M36 | — | — | — |
| M37 | 10A rot | Antiblockiersystem/Stabilitätskontrollmodul/Bremslichtschalter/Kraftstoffpumpenrelais | |
| M38 | — | 25 Ampere natürlich | Motoren zum Verriegeln/Entriegeln von Türen und Heckklappen |
| CB1 | 25-Ampere-Leistungsschalter | Elektrischer Stuhl | |
| Relais | |||
| K1 | Zündung (Werk/Zubehör) | ||
| K2 | Zündung (Laufen) | ||
| K3 | Anlasser | ||
| K4 | Zündung (Run-Start) | ||
| K5 | Getriebesteuermodul (TCM) | ||
| D6 | Heckscheibenheizung | ||
| K7 | – | ||
| K8 | – | ||
| K9 | – | ||
| K10 | Automatische Abschaltung | ||
| K11 | Kühlerlüftersteuerung |
