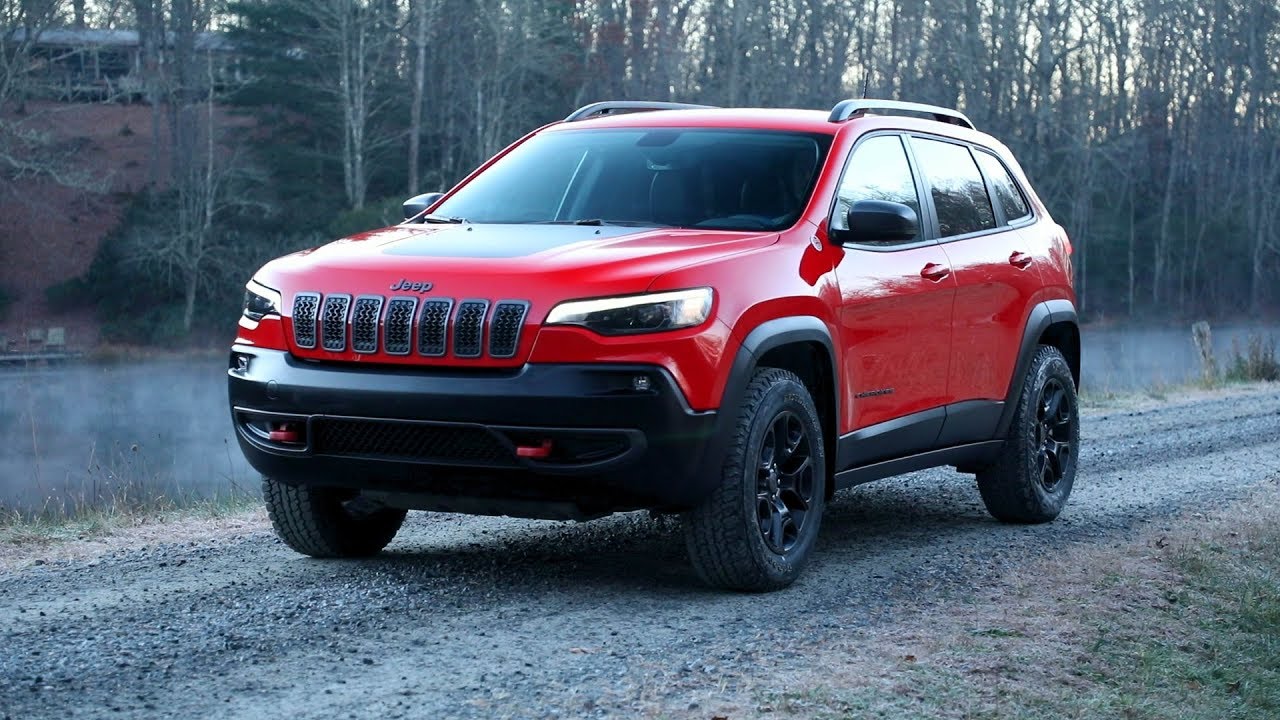

Jeep Cherokee KL (2019) – Belegung Sicherungskasten und Relais
Sicherungs- und Relaiskastendiagramme – Jeep Cherokee KL
Gilt für Fahrzeuge hergestellt in:
2019.
Diagramm des internen Sicherungskastens
Die innere Sicherungstafel befindet sich im Fahrgastraum auf der linken Seite des Armaturenbretts hinter dem Handschuhfach.
| Aussparung | Flachsicherung | Beschreibung |
|---|---|---|
| F13 | 15A blau | Linkes Abblendlicht |
| F32 | 10A rot | Innenbeleuchtung |
| F36 | 10A rot | Diebstahlsicherungsmodul/Sirene – falls vorhanden |
| F38 | 20A gelb | Blockieren Sie alle Entsperrungen |
| F43 | 20A gelb | Waschwasserpumpe vorne |
| F48 | 25A transparent | Linke/rechte Nebelschlussleuchte – falls vorhanden |
| F49 | 7,5A Braun | Lordosenstütze |
| F50 | 7,5A Braun | Kabelloses Ladepad – falls vorhanden |
| F51 | 10A rot | Fensterheber-/elektrischer Spiegelschalter auf der Fahrerseite – falls vorhanden |
| F53 | 7,5A Braun | UCI-Anschluss (USB und AUX) |
| F89 | 10A rot | Türschlösser – Vom Fahrer entriegelt |
| F91 | 7,5A Braun | Nebelscheinwerfer links (niedrige und hohe Linie) |
| F92 | 7,5A Braun | Nebelscheinwerfer rechts (hohe Linie) |
| F93 | 10A rot | Abblendlicht nach rechts |
Sicherungskasten im Motorraum
Lage des Sicherungskastens
Das Power Distribution Center befindet sich im Motorraum in der Nähe der Batterie. Dieser Hub enthält Patronensicherungen, Minisicherungen und Relais.
Auf der Innenseite des Umschlags ist ein Etikett aufgedruckt, das jeden Artikel identifiziert.
| Aussparung | Flachsicherung | Patronensicherung | Beschreibung |
|---|---|---|---|
| F06 | – | – | Nicht benutzt |
| F07 | 15A blau | — | Modifikation der Antriebsstrangsteuerung – PCM (Diesel) / Überspannungs-Magnetspülventil (Gas) |
| F08 | 25A transparent | — | Einspritzdüsen (Gas), ECM (Gas), PCM/Kraftstoffeinspritzdüsen (Diesel) |
| F09 | 15 A Blau (Benzin) 10 A Rot (Diesel) | — | Kühlmittelpumpe (Gas) Kühlmittelpumpe UREA/PCM (Diesel) |
| F10 | 20A gelb | – | Power Transfer Unit (PTU) – falls vorhanden |
| F11 | – | – | Nicht benutzt |
| F12 | 10A rot | – | Speise- und Spülpumpe (Diesel) |
| F13 | 10A rot | — | Spannungsstabilitätsmodul (VSM) / Powertrain Control Module (PCM) / Engine Control Module (ECM) |
| F14 | 10A rot | Antriebsstrang-Steuermodul (DTCM)/Nebenabtrieb (PTU)/Elektrische Feststellbremse (EPB)/RDM/Bremssystemmodul (BSM) – falls vorhanden/Bremspedalschalter/Warnblinkschalter (Diesel) | |
| F15 | – | – | Nicht benutzt |
| F 16 | 20A gelb | – | Einspritzspulen / Zusätzlicher Dieselanteil |
| F17 | 30A grün | Bremsvakuumpumpe (nur GMET4/V6-Motoren) | |
| F18 | – | – | Nicht benutzt |
| F19 | – | 40A grün | Anlassermagnet |
| F20 | 10A rot | – | Kupplung des Klimakompressors |
| F21 | – | – | Nicht benutzt |
| F22 | 5A Hellbraun | – | Kühlerlüfter einschalten (PWM) |
| F23 | 50A rot | – | Spannungsstabilitätsmodul (VSM) Nr. 2 |
| F24 | 20A gelb | – | Heckscheibenwischer |
| F25B | 20A gelb | – | FT/RR-Unterlegscheibe |
| F26 | – | 30 Ampere Rosa | Kraftstoffheizung (Diesel) |
| F27 | – | – | Nicht benutzt |
| F28 | 15A blau | – | Getriebesteuergerät (TCM/Schalthebel) |
| F29 | – | – | Nicht benutzt |
| F30 | 10A rot | Motorsteuergerät (ECM)/(EPS)/Kraftstoffpumpenrelaisspeisung/(PCM) | |
| F31 | – | – | Nicht benutzt |
| F32 | – | – | Nicht benutzt |
| F33 | – | – | Nicht benutzt |
| F34 | – | – | Nicht benutzt |
| F35 | – | – | Nicht benutzt |
| F36 | – | – | Nicht benutzt |
| F37 | – | – | Nicht benutzt |
| F38 | – | 60A gelb | Glühkerzen (Diesel) |
| F39 | – | 40A grün | HLK-Gebläsemotor |
| F40 | – | 20A blau | Parklicht für Anhänger – falls vorhanden |
| F41 | – | 50A rot | Spannungsstabilitätsmodul (VSM) Nr. 1 |
| F42 | – | 30 Ampere Rosa | Anhängerkupplungsmodul – falls vorhanden |
| F43 | 20A gelb | – | Kraftstoffpumpenmotor |
| F44 | – | 30 Ampere Rosa | Anhängerkupplung – falls vorhanden |
| F45 | – | 30 Ampere Rosa | Beifahrertürmodul (PDM) – falls vorhanden |
| F46 | – | 25A transparent | Schiebedach-Steuermodul – falls vorhanden |
| F47 | – | – | Nicht benutzt |
| F48 | – | 30 Ampere Rosa | Fahrertürmodul |
| F49 | – | 30 Ampere Rosa | Wechselrichter (115V/220VA/C) |
| F50 | – | 30 Ampere Rosa | Heckklappenmodul |
| F51 | – | – | Nicht benutzt |
| F52 | – | 30 Ampere Rosa | Scheibenwischer vorne |
| F53 | – | 30 Ampere Rosa | Bremssystemmodul (BSM) – ECU und Ventile |
| F54 | – | 30 Ampere Rosa | Stromversorgung Karosseriesteuergerät (BCM) 3 |
| F55 | 10A rot | — | Toter-Winkel-Sensoren/Rückfahrkamera, Rücksitzheizungsschalter |
| F56 | 15A blau | Ignition Node Module (IGNM)/KIN/RF Hub/Electric Steering Column Lock (ESCL), Dual USB – Rechte Seitenkonsole | |
| F57 | 20A gelb | – | Brems-/Abschlepp-Anzeigeleuchten für linken Anhänger – falls vorhanden |
| F58 | 10A rot | — | Fahrgastklassifizierungsmodul/VSM/TT Mod/ESCL |
| F59 | – | 30 Ampere Rosa | Powertrain Control Module (DTCM) – falls vorhanden |
| F60 | 20A gelb | – | Steckdose – Mittelkonsole |
| F61 | 20A gelb | – | Anhängerkupplung rechte Brems-/Blinkerleuchten – falls vorhanden |
| F62 | 20A gelb | – | Scheibenentfroster – falls vorhanden |
| F63 | 20A gelb | – | Beheizte/belüftete Vordersitze – je nach Ausstattung |
| F64 | 20A gelb | – | Beheizbare Rücksitze – falls vorhanden |
| F65 | 10A rot | Temperatursensor/Feuchtigkeitssensor/Fahrerassistenzmodul (DASM)/Einparkhilfe (PAM) | |
| F66 | 15A blau | HVAC (ECC)/Distribution Panel Cluster (IPC)/Gateway-Modul | |
| F67 | – | – | Nicht benutzt |
| F68 | – | – | Nicht benutzt |
| F69 | 10A rot | Verteilergetriebeschalter (TSBM)/Active Grill Shutter (AGS) – falls mit Gasmotor ausgestattet | |
| F70 | 5A Hellbraun | – | Intelligenter Batteriesensor (IBS) |
| F71 | – | – | Nicht benutzt |
| F72 | 10A rot | – | Beheizte Spiegel (Gas) / PM-Sensor (Diesel) |
| F73 | — | 20A blau | NOX-Sensor Nr. 1 und Nr. 2 / Anhänger-Abschlepphilfe (NAFTA und Gas) |
| F74 | – | 30 Ampere Rosa | Heckscheibenheizung (EBL) |
| F75 | 20A gelb | – | Zigarettenanzünder – falls vorhanden |
| F76 | 20A gelb | – | Hinteres Differenzialmodul (RDM) – falls vorhanden |
| F77 | 10A rot | – | Freisprechmodul, Bremspedalschalter |
| F78 | 10A rot | – | Diagnoseanschluss / Digital-TV / TBM |
| F79 | 10A rot | Integrated Central Stack (ICS)/Electric Parking Brake (EPB) SW/CD Mod/Steering Control Mod (SCCM)/HVAC/Instrument Panel Kit (IPC) | |
| F80 | 20A gelb | – | Radio |
| F81 | Vom Kunden ausgewählter Standort für die Stromversorgung der F91-Steckdose | ||
| F82 | 5A Hellbraun | – | Gateway-Modul für Cybersicherheit |
| F83 | 20A blau 30A rosa | Motorsteuergerät (Gas) SCU-Modul (Diesel) | |
| F84 | – | 30 Ampere Rosa | Elektrische Feststellbremse (EPB) – Links |
| F85 | 15A blau | – | (CSWM) Lenkradheizung |
| F86 | 20A gelb | – | Horn |
| F87 | – | – | Nicht benutzt |
| F88 | 10A rot | – | Sicherheitsgurt-Erinnerung (SBR)/Smart Camera |
| F89 | 15A blau | — | Scheinwerfer mit automatischer Niveauregulierung (falls vorhanden)/Scheinwerfer |
| F90 | – | – | Nicht benutzt |
| F91 | 20A gelb | — | Stromanschluss auf der Rückseite – falls vorhanden – vom Kunden wählbar |
| F92 | – | – | Nicht benutzt |
| F93 | – | 40A grün | Bremssystemmodul (BSM) – Pumpenmotor |
| F94 | – | 30 Ampere Rosa | Elektrische Feststellbremse (EPB) – rechts |
| F95 | 10A rot | Schiebedachmodul / Regensensormodul (LRSM) / Elektrochromes Spiegelmodul (ECMM) / Dualer USB-Anschluss (hinten) / Steckdosenkonsolenbeleuchtung / Digital-TV | |
| F96 | 10A rot | – | Steuerung für Insassenrückhaltesysteme (ORC)/(Airbag) |
| F97 | 10A rot | – | Steuerung für Insassenrückhaltesysteme (ORC)/(Airbag) |
| F98 | 25A Klar | – | Audioverstärker/ANC |
| F99 | – | – | Nicht benutzt |
| F100 | – | – | Nicht benutzt |
| Leistungsschalter: | |||
| CB1 | 30A (30A Kleinsicherung ersetzt 25A Leitungsschutzschalter) | Elektrischer Sitz (Fahrer) | |
| CB2 | 30A (30A Kleinsicherung ersetzt 25A Leitungsschutzschalter) | Elektrischer Sitz (Beifahrer) | |
| CB3 | 25A | Elektrische Fensterheber |
