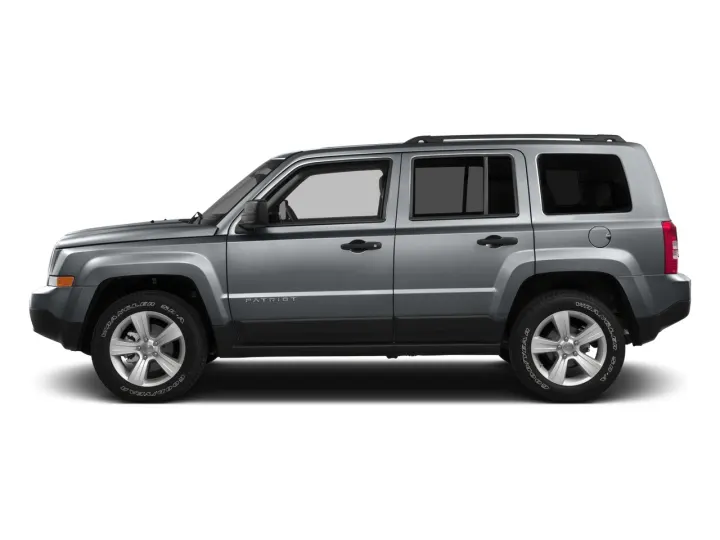

Jeep Patriot (2014-2016) – Belegung Sicherungskasten und Relais
Diagramme von Sicherungskästen und Relais – Jeep Patriot
Gilt für Fahrzeuge hergestellt in:
2014, 2015, 2016.
Lage des Sicherungskastens
Das integrierte Leistungsmodul befindet sich im Motorraum in der Nähe der Luftfilterbaugruppe.
Dieses Zentrum enthält Patronensicherungen und Minisicherungen. Auf der Innenseite des Umschlags kann ein Etikett gedruckt werden, das jeden Artikel identifiziert.
| Aussparung | Patronensicherung | Mini-Sicherung | Beschreibung |
|---|---|---|---|
| 1 | 20A blau | Ziehen eines Anhängers – falls vorhanden | |
| 2 | 15 A hellblau | AWD/4WD-Steuermodul – Falls vorhanden | |
| 3 | 10A rot | Bremslichtschalter hinten Mitte | |
| 4 | 10A rot | Zündschalter/Benutzerklassifizierungsmodul | |
| 5 | 15 A hellblau | Batterie^ Power für Power Tech | |
| 6 | 10A rot | Elektrischer Spiegel/Lenkradsteuerung, Satellitenradio/Freisprechtelefon | |
| 7 | 30A grün | Zündung aus | |
| 8 | 30A grün | Zündung aus | |
| 9 | 40A grün | Elektrische Sitze | |
| 10 | 20A gelb | Leistungsverriegelungen/Innenbeleuchtung | |
| 11 | 15 A hellblau | Steckdose | |
| 12 | 20A gelb | 115 VAC Wechselrichter – falls vorhanden | |
| 13 | 20A gelb | Feuerzeug | |
| 14 | 10A rot | Eine Gruppe von Instrumenten | |
| 15 | 40A grün | Kühlerlüfter | |
| 16 | 15 A hellblau | Deckenleuchte/Schiebedach/Heckwischermotor | |
| 17 | 10A rot | Drahtloses Steuermodul | |
| 18 | 40A grün | Automatisches Abschaltrelais | |
| 19 | 20A gelb | Radioverstärker | |
| 20 | 15 A hellblau | Radio | |
| 21 | 10A rot | Diebstahlsicherungsmodul/Sirene – falls vorhanden | |
| 22 | 10A rot | Heizung, Klimaanlage/Kompass | |
| 23 | 15 A hellblau | Automatisches Abschaltrelais | |
| 24 | 15 A hellblau | Elektrisches Schiebedach – falls vorhanden | |
| 25 | 10A rot | Beheizter Spiegel – falls vorhanden | |
| 26 | 15 A hellblau | Automatisches Abschaltrelais | |
| 27 | 10A rot | Airbag-Steuermodul | |
| 28 | 10A rot | Airbag-Steuermodul/Insassenklassifizierungsmodul | |
| 29 | Heizung (ohne Sicherung) | ||
| 30 | 20A gelb | Sitzheizung – falls vorhanden | |
| 31 | 10A rot | Scheinwerferwaschanlage – falls vorhanden | |
| 32 | 30 Ampere Rosa | Automatisches Abschaltrelais | |
| 33 | 10A rot | J1962 Anschluss/Antriebsstrang-Steuermodul | |
| 34 | 30 Ampere Rosa | Antiblockierventil Bremse | |
| 35 | 40A grün | Anti-Blockier-Bremspumpe | |
| 36 | 30 Ampere Rosa | Scheinwerfer/Waschanlagensteuerung/Smart Window – falls vorhanden | |
| 37 | 25A | Dieselheizung und oberer Zulauf H2/MOD |
