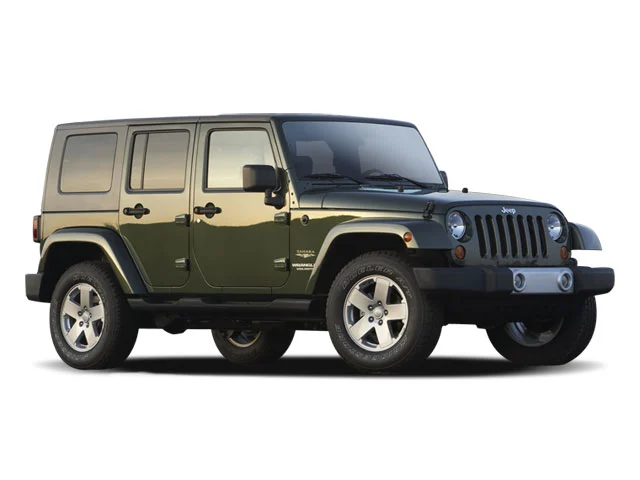

Jeep Wrangler JK (2008-2010) – Belegung Sicherungskasten und Relais
Sicherungs- und Relaiskastendiagramme – Jeep Wrangler JK
Gilt für Fahrzeuge hergestellt in:
2008, 2009, 2010.
Das Totally Integrated Power Module (TIPM) befindet sich im Motorraum in der Nähe der Batterie.
Dieser Hub umfasst Patronensicherungen, Minisicherungen und Relais. Auf der Innenseite des Umschlags ist ein Etikett aufgedruckt, das jeden Artikel identifiziert.
| Aussparung | Patronensicherung | Mini-Sicherung | Beschreibung |
|---|---|---|---|
| J1 | — | — | |
| J2 | 30 Ampere Rosa | Switchbox-Modul | |
| J3 | — | — | |
| J4 | 25 Ampere natürlich | Fahrertürknoten | |
| J5 | 25 Ampere natürlich | Knoten der Beifahrertür | |
| J6 | 40A grün | Antiblockiersystem (ABS) Pumpen-/ESP-Leistung | |
| J7 | 30 Ampere Rosa | System Antiblockierventil (ABS) Leistung/ESP | |
| J8 | — | — | |
| J9 | 40A grün | PZEV Sec Motorzufuhr/Flex Fuel | |
| J10 | 30 Ampere Rosa | Scheinwerferwascher-Relais/Verteiler-Abstimmventil | |
| J11 | 30 Ampere Rosa | Stabilisator | |
| J13 | 60A gelb | Zugluft bei ausgeschalteter Zündung (IOD) – Primär | |
| J14 | 40A grün | EBL (Heckscheibenheizung) | |
| J15 | 30 Ampere Rosa | Gebläse hinten | |
| J17 | 40A grün | Anlassermagnet | |
| J18 | 20A gelb | Antriebsstrang-Steuermodul (PCM);Getriebebereich | |
| J19 | 60A gelb | Kühlerlüfter | |
| J20 | 30 Ampere Rosa | Frontscheibenwischer | |
| J21 | 20A gelb | Unterlegscheibe vorne/hinten | |
| J22 | — | Reservieren | |
| M1 | 15A blau | Mittig hoch montierter Bremslicht- (CHMSL)/Bremslicht-Netzschalter | |
| M2 | 20A gelb | Relais für Anhängerbeleuchtung (Stopp) | |
| M3 | 20A gelb | Relais für Vorder-/Hinterachssperre | |
| M4 | — | — | |
| M5 | — | — | |
| M6 | 20A gelb | Steckdose Nr. 1;Regensensor. | |
| M7 | 20A gelb | Steckdose Nr. 2 | |
| M8 | 20A gelb | Sitzheizung vorn | |
| M9 | 20A gelb | Beheizbarer Rücksitz (falls vorhanden) | |
| M10 | 20A gelb | Zündung AUS – Fahrzeugunterhaltungssystem (IOD-VES), digitaler Satelliten-Audioempfänger (SDARS), DVD, Freisprechmodul (HFM), RADIO, Antenne (ANT), universeller Garagentoröffner (UGEKD), Schminklampe (VANITY LP) | |
| M11 | 10A rot | (Zündung aus dem Zug) IOD-HVAC/ATC, MW SENSR, Motorhaubenlampe (UH LMP) | |
| M12 | 30A grün | Verstärker (AMP) | |
| M13 | 20A gelb | Impulsgeber bei ausgeschalteter Zündung – Fahrerhausknoten (IOD-CCN), drahtloses Steuermodul (WCM), Sirene, Multifunktionssteuerschalter (MULTIFCTN SW) | |
| M14 | 20A gelb | Ziehen eines Anhängers (nur Export) | |
| M15 | 20A gelb | COL MOD, IR SNS, Heizungslüftung, Klimaanlage/automatische Temperaturregelung (HVAC/ATC), Rückspiegel (RR VW MIR), Fahrerhausknoten (CCN), Verteilergetriebeschalter (T-CASE SW), RUN/ST, Multifunktionsschalter (MULTIFTCN SW), Reifendrucküberwachung (TPM), Glühkerzenmodul (GLW PLG MOD) – Nur Diesel exportieren | |
| M16 | 10A rot | Steuergerät für Insassenrückhaltesysteme (ORC) | |
| M17 | 15A blau | Linkes Rücklicht/Nummernschild/Parklicht (LT-TAIL/LIC/PRK LMP) | |
| M18 | 15A blau | Rück-/Park-/Lauflicht rechts (RT-TAIL/PRK/RUN LMP) | |
| M19 | 25 Ampere natürlich | Automatische Abschaltung (ASD Nr. 1 und Nr. 2) | |
| M20 | 15A blau | Kabinenknoten-Innenbeleuchtung (CCN INT LIGHT), Schaltereinheit (SW BANK) | |
| M21 | 20A gelb | Automatische Abschaltung (ASD Nr. 3) | |
| M22 | 10A rot | Rechtes Horn | |
| M23 | 10A rot | Linkes Horn | |
| M24 | 25 Ampere natürlich | Heckscheibenwischer | |
| M25 | 20A gelb | Kraftstoffpumpe, Dieselhebepumpe (DSL LIFT PUMP) – Nur Export | |
| M26 | — | — | |
| M27 | 10A rot | Stromversorgung Zündschalter, Funkmodul | |
| M28 | 10A rot | PCM/TCM-Kanal | |
| M29 | — | — | |
| M30 | 15A blau | Frontwischermotor, Diagnosekabel J1962 | |
| M31 | 20A gelb | Rückfahrscheinwerfer (B/U LAMPS) | |
| M32 | 10A rot | Insassenrückhaltesystem (ORC), TT EUROPE | |
| M33 | 10A rot | Controller der nächsten Generation (NGC), Global Powertrain Engine Controller (GPEC) | |
| M34 | 10A rot | Parkassistent (PRK ASST), Heizungslüftung, Klimaanlagenmodul (HVAC MOD), Scheinwerferwaschanlage (HDLP WASH), Kompass (COMPAS) | |
| M35 | 10A rot | Beheizte Spiegel | |
| M36 | 20A gelb | Steckdose | |
| M37 | 10A rot | Antiblockiersystem (ABS), Elektronisches Stabilitätsprogramm (ESP), Bremslichtschalter (STP LP SW), Kraftstoffpumpensteuerung | |
| M38 | 25 Ampere natürlich | Verriegeln/entriegeln, Motoren |
Relais
| Nummer | Beschreibung |
|---|---|
| K1 | Zündung (Werk/Zubehör) |
| K2 | Zündung (Laufen) |
| K3 | Anlasser |
| K4 | Zündung (Run-Start) |
| K5 | Getriebesteuermodul (TCM) |
| D6 | Heckscheibenheizung (Hardtop) |
| K7 | Nicht benutzt |
| K8 | Nicht benutzt |
| K9 | Nicht benutzt |
| K10 | Automatische Abschaltung |
| K11 | Kühlerlüftersteuerung |
