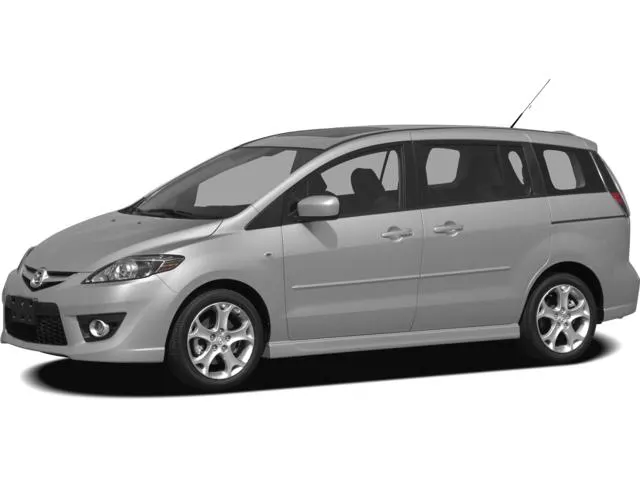

Mazda 5 (2009-2010) – Belegung Sicherungskasten und Relais
Sicherungs- und Relaiskastendiagramme – Mazda 5
Gilt für Fahrzeuge hergestellt in:
2009, 2010.
Sicherungskasten im Motorraum
| Nummer | Ampere [A] | Beschreibung |
| 1 | dreißig | Lüfter |
| 2 | dreißig | Lüfter |
| 3 | 40 | Elektrische Fensterheber |
| dreißig | Gebläsemotor hinten | |
| 4 | dreißig | Zum Schutz verschiedener Stromkreise |
| zwanzig | — | |
| 5 | zwanzig | Abs |
| 6 | dreißig | Abs |
| 7 | zwanzig | — |
| 40 | Zum Schutz verschiedener Stromkreise | |
| 8 | zwanzig | — |
| 9 | 40 | Gebläsemotor |
| zwanzig | Gebläsemotor vorne | |
| 10 | 40 | Zum Schutz verschiedener Stromkreise |
| Gebläsemotor vorne | ||
| 11 | 40 | Zum Schutz verschiedener Stromkreise |
| 12 | 40 | — |
| 13 | zwanzig | Leichtes Öffnen der Tür* |
| 14 | zwanzig | Leichtes Öffnen der Tür* |
| 15 | 80 | Elektrohydraulische Servolenkung |
| 16 | fünfzehn | Nebellichter* |
| 17 | zwanzig | Elektrisches Türschloss |
| 18 | zwanzig | Elektrische Fensterheber |
| 19 | 10 | Gaspedalstellungssensor |
| 20 | 25 | Heckscheibenheizung |
| 21 | 10 | PCM |
| 22 | 10 | Bremslichter |
| 23 | zwanzig | Benzinpumpe |
| 24 | 10 | Fahrtrichtungsanzeiger;Notfall-Lichter. |
| 25 | fünfzehn | Deckenbeleuchtung;Kartenbeleuchtung;
Kofferraumbeleuchtung; Zum Schutz verschiedener Stromkreise. |
| 26 | — | — |
| 27 | 10 | Magnetkupplung |
| 28 | 7.5 | — |
| — | — | |
| 29 | 10 | Fernlicht (rechts) |
| 30 | 10 | Fernlicht (links) |
| 31 | fünfzehn | Horn |
| 32 | zwanzig | Schiebedach* |
| 33 | 7.5 | Diebstahlsicherung* |
| — | — | |
| 34 | fünfzehn | Scheinwerfer-Abblendlicht (rechts);Manuelle Leuchtweitenregulierung* |
| 35 | fünfzehn | Abblendlicht (links) |
| 36 | fünfzehn | O2-Heizung |
| 37 | fünfzehn | Luftströmungssensor;Motorsteuerungssystem. |
| 38 | zwanzig | Injektor |
| 39 | 10 | Beleuchtung |
| 40 | 10 | Rücklichter;Parklicht;
Kennzeichenbeleuchtung; Zum Schutz verschiedener Stromkreise. |
| *1 Ohne Hinterlüftungssystem *2 Mit Hinterlüftungssystem | ||
Sicherungskasten Fahrgastraum (Beifahrerseite)
| Nummer | Ampere [A] | Beschreibung |
| 1 | 7.5 | Spiegelentfroster* |
| 2 | — | — |
| 3 | zwanzig | Zündschloss |
| 4 | fünfzehn | Zubehörsteckdose |
| 5 | 5 | AT-Getriebe* |
| 6 | fünfzehn | Feuerzeug |
| 7 | 7.5 | elektrischer Spiegel;Audiosystem* |
| 8 | 10 | Klimaanlage |
| 9 | 25 | Scheibenwischer und -wascher |
| 10 | fünfzehn | Heckscheibenwischer und -waschanlage |
| 11 | 5 | Hauptrelais |
| 12 | 10 | Eine Gruppe von Instrumenten |
| 13 | 10 | Zusätzliche Rückhaltesysteme |
| 14 | fünfzehn | Beheizte Sitze* |
| 15 | 5 | Abs |
| 16 | 5 | Elektrohydraulische Servolenkung |
| 17 | fünfzehn | — |
| 18 | dreißig | Elektrische Fensterheber |
| 19 | 40 | — |
| *Einige Modelle | ||
