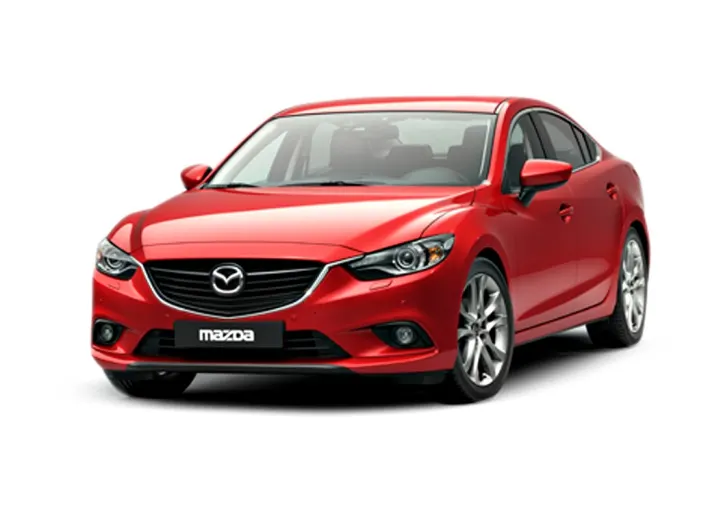

Mazda 6 GJ1/GL (2013-2014) – Sicherungs- und Relaiskasten
Sicherungs- und Relaiskastendiagramme – Mazda 6 GJ1/GL
Gilt für Fahrzeuge hergestellt in:
2013, 2014.
Der Zigarettenanzünder des Mazda 6 GJ1/GL hat die Sicherungen Nr . 9 und 14 im Sicherungskasten des Fahrgastraums und Sicherung Nr. 52 im Sicherungskasten des Motorraums.
Motorraum
| Nummer | Name | Ampere [A] | Beschreibung |
| 1 | LÜFTER HINZUFÜGEN | dreißig | Lüfter |
| 2 | IG2 | dreißig | Zum Schutz verschiedener Stromkreise |
| 3 | INJEKTOR | dreißig | Motorsteuerungssystem |
| 4 | FAN-DE | – | – |
| 5 | P.WINDOW1 | dreißig | Elektrische Fensterheber * |
| 6 | – | – | – |
| 7 | FAN-DE HINZUFÜGEN | – | – |
| 8 | EVVT | zwanzig | Motorsteuerungssystem |
| 9 | DEFOG | 40 | Heckscheibenheizung |
| 10 | DCDC DE | – | – |
| 11 | LÜFTER GE | dreißig | Lüfter |
| 12 | – | – | – |
| 13 | – | – | – |
| 14 | – | – | – |
| 15 | ENG.HAUPT | 40 | Motorsteuerungssystem |
| 16 | ABS/DSC M | 50 | ABS;Dynamisches Stabilitätskontrollsystem. |
| 17 | KABINE+B | 50 | Zum Schutz verschiedener Stromkreise |
| 18 | WISCHER | zwanzig | Scheibenwischer und -wascher |
| 19 | HEIZUNG | 40 | Klimaanlage |
| 20 | DCDC-REG | – | – |
| 21 | MOTOR.IG1 | 7.5 | Motorsteuerungssystem |
| 22 | C/U IG1 | fünfzehn | Zum Schutz verschiedener Stromkreise |
| 23 | H/L NIEDRIG L VERSTECKT L | fünfzehn | Scheinwerfer (links) *1;Abblendlicht (links) *2. |
| 24 | H / NIEDRIG R | fünfzehn | Abblendlicht (rechts) * 2 |
| 25 | MOTOR3 | fünfzehn | Motorsteuerungssystem |
| 26 | MOTOR2 | fünfzehn | Motorsteuerungssystem |
| 27 | MOTOR1 | fünfzehn | Motorsteuerungssystem |
| 28 | BEI | fünfzehn | Transaxle-Steuerungssystem |
| 29 | H / SAUBER | – | – |
| 30 | Klimaanlage | 7.5 | Klimaanlage |
| 31 | BEI PUMPE | – | – |
| 32 | PAUSE | Bremslichter | |
| 33 | R. WISCHER | – | – |
| 34 | H/L HI | zwanzig | Ampeln |
| 35 | HID R | fünfzehn | Scheinwerfer (rechts) * 1 |
| 36 | NEBEL | fünfzehn | Nebellichter |
| 37 | GER+B | 7.5 | Motorsteuerungssystem |
| 38 | AUDIO2 | 7.5 | Soundsystem |
| 39 | GLOW SIG | – | – |
| 40 | ZÄHLER2 | – | – |
| 41 | ZÄHLER1 | 10 | Indikator gesetzt |
| 42 | SRS1 | 7.5 | Airbag |
| 43 | BOSE | 25 | Bose® Soundsysteme |
| 44 | AUDIO1 | fünfzehn | Soundsystem |
| 45 | ABS/DSC S | dreißig | ABS;Dynamisches Stabilitätskontrollsystem. |
| 46 | BENZINPUMPE | fünfzehn | Kraftstoffsystem |
| 47 | KRAFTSTOFF WARM | – | – |
| 48 | SCHWANZ | fünfzehn | Rücklichter;Kennzeichenbeleuchtung. |
| 49 | – | – | – |
| 50 | GLÜCKSSPIEL | Notfall-Lichter;Fahrtrichtungsanzeiger;
vordere Begrenzungsleuchten; Parklicht. |
|
| 51 | Tagfahrlicht | fünfzehn | Tageslicht* |
| 52 | R.AUSGANG2 | fünfzehn | Zubehörsteckdosen |
| 53 | HORN | fünfzehn | Horn |
| 54 | ZIMMER | fünfzehn | Beleuchtung im Fahrzeuginneren |
| *1 Mit Xenon-Scheinwerfern*2 Mit Halogenscheinwerfern | |||
Passagierabteil
Der Sicherungskasten befindet sich auf der linken Seite des Fahrzeugs.
| Nummer | Name | Ampere [A] | Beschreibung |
| 1 | S. SITZ D | dreißig | Elektrischer Stuhl * |
| 2 | P.WINDOW3 | dreißig | Elektrische Fensterheber * |
| 3 | ROUTLET3 | – | – |
| 4 | P.WINDOW2 | 25 | Elektrische Fensterheber |
| 5 | SRS2/ESCL | fünfzehn | Sitzgewichtssensor* |
| 6 | D.LOCK | 25 | Elektrische Türschlösser |
| 7 | SITZ WARM | zwanzig | Sitzheizung * |
| 8 | SCHIEBEDACH | 10 | Schiebedach * |
| 9 | F.AUSLASS | fünfzehn | Zubehörsteckdosen |
| 10 | SPIEGEL | 7.5 | Spiegelsteuerung |
| 11 | R.AUSGANG1 | – | – |
| 12 | – | – | – |
| 13 | – | – | – |
| 14 | – | – | – |
| 15 | – | – | – |
| 16 | – | – | – |
| 17 | M.DEF | 7.5 | Spiegelentfroster * |
| 18 | – | – | – |
| 19 | – | – | – |
| 20 | – | – | – |
| 21 | P SITZ P | dreißig | Elektrischer Stuhl * |
