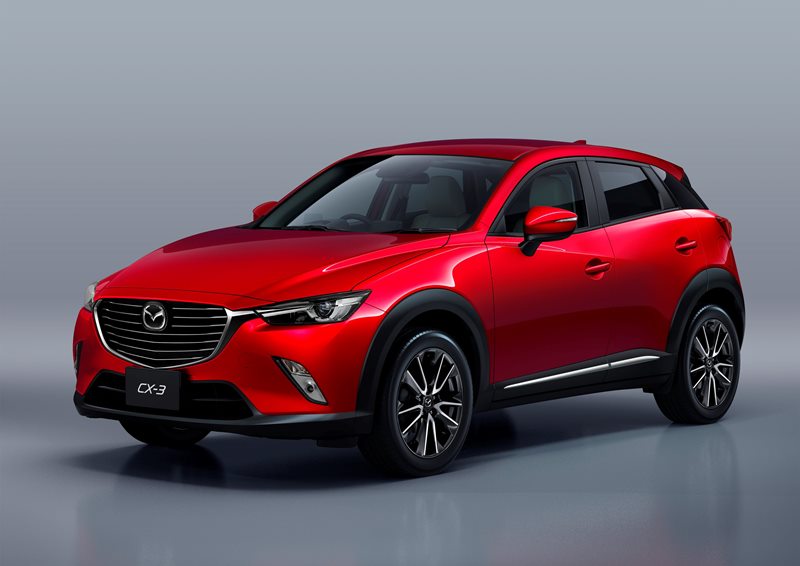

Mazda CX-3 (2015) – Belegung Sicherungskasten und Relais
Sicherungs- und Relaiskastendiagramme – Mazda CX-3
Gilt für Fahrzeuge hergestellt in:
2015.
Der Zigarettenanzünder (Steckdosen) wird von Sicherung 5 im Sicherungskasten im Fahrgastraum gesteuert.
Motorraum
| Nummer | Ampere [A] | Beschreibung |
| 1 | 15A | Zum Schutz verschiedener Stromkreise |
| 2 | 7,5 A | Motorsteuerungssystem |
| 3 | 10 A | Schiebedach |
| 4 | 15A | Oberes Licht |
| 5 | 7,5 A | Motorsteuerungssystem |
| 6 | 15A | Soundsystem |
| 7 | 10 A | Eine Gruppe von Instrumenten |
| 8 | 7,5 A | Airbag |
| 9 | 7,5 A | Kombiinstrument (einige Modelle) |
| 10 | 7,5 A | Soundsystem |
| 11 | 15A | Motorsteuerungssystem |
| 12 | 15A | Motorsteuerungssystem |
| 13 | 15A | Motorsteuerungssystem |
| 14 | 25A | Soundsystem |
| 15 | 7,5 A | Klimaanlage (einige Modelle) |
| 16 | 15A | Getriebesteuerung (einige Modelle) |
| 17 | 15A | Getriebesteuerung (einige Modelle) |
| 18 | 25A | Elektrische Türschlösser |
| 19 | 20A | Scheinwerfer (rechts) |
| 20 | 7,5 A | Motorsteuerungssystem |
| 21 | 20A | Rückleuchten;Nummernschildbeleuchtung;
Positionslichter. |
| 22 | — | — |
| 23 | 25A | Oberes Licht |
| 24 | 15A | Nebelscheinwerfer (einige Modelle) |
| 25 | 20A | Scheinwerferwaschanlage (einige Modelle) |
| 26 | 10 A | Bremslichter;Nebelschlussleuchte (bestimmte Modelle). |
| 27 | 15A | Horn |
| 28 | 20A | Scheinwerfer (links) |
| 29 | 30A | ABS;Dynamische Stabilitätskontrolle (einige Modelle). |
| 30 | 15A | Notfall-Lichter;Fahrtrichtungsanzeiger. |
| 31 | 15A | Kraftstoffsystem (einige Modelle) |
| 32 | 25A | Kraftstoffheizung (einige Modelle) |
| 33 | 20A | Scheibenwischer |
| 34 | 50A | Zum Schutz verschiedener Stromkreise |
| 35 | 30A | — |
| 36 | 30A | — |
| 37 | 50A | ABS;Dynamische Stabilitätskontrolle (einige Modelle). |
| 38 | 20A | Motormanagementsystem (einige Modelle) |
| 39 | — | — |
| 40 | 30A | — |
| 41 | 40A | Kühlgebläse (einige Modelle) |
| 42 | 40A | Motorsteuerungssystem |
| 43 | 60A | Servolenkung (bestimmte Modelle) |
| 44 | 40A | Heckscheibenheizung |
| 45 | 30A | Zum Schutz verschiedener Stromkreise |
| 46 | 30A | Motormanagementsystem (einige Modelle) |
| 47 | 40A | Klimaanlage |
| 48 | 30A | Elektrische Fensterheber |
| 49 | 40A | Zum Schutz verschiedener Stromkreise (einige Modelle) |
Passagierabteil
Der Sicherungskasten befindet sich auf der linken Seite des Fahrzeugs unter dem Armaturenbrett in der Nähe der Tür.
| Nummer | Ampere [A] | Beschreibung |
| 1 | — | — |
| 2 | — | — |
| 3 | — | — |
| 4 | — | — |
| 5 | 15A | Zubehörsteckdosen |
| 6 | — | — |
| 7 | 7,5 A | AT-Schaltanzeige (einige Modelle) |
| 8 | 7,5 A | Stromversorgung Seitenspiegel |
| 9 | — | — |
| 10 | 25A | Elektrische Fensterheber |
| 11 | 15A | Heckscheibenwischer und -waschanlage |
| 12 | — | — |
| 13 | — | — |
| 14 | 15A | Elektronische Lenkradsperre |
| 15 | 20A | Sitzheizung (bestimmte Modelle) |
| 16 | 7,5 A | Seitenspiegelheizung (einige Modelle) |
