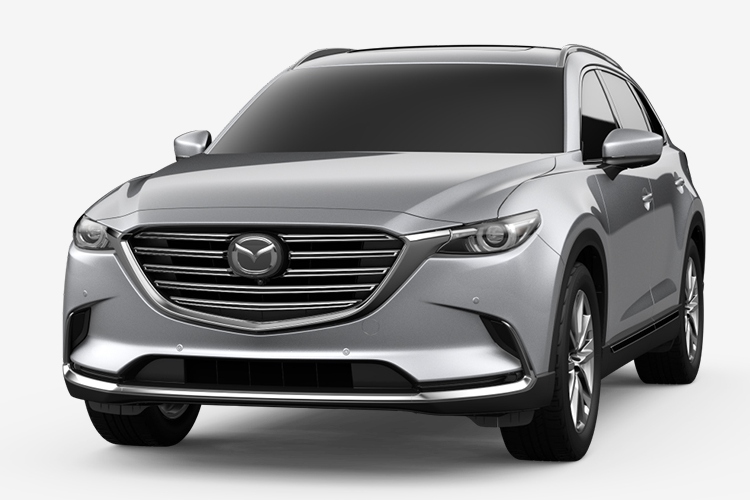

Mazda CX-9 (2018-2020) – Belegung Sicherungskasten und Relais
Sicherungs- und Relaiskastendiagramme – Mazda CX-9
Gilt für Fahrzeuge hergestellt in:
2018, 2019, 2020.
Motorraum
| Nummer | Ampere [A] | Beschreibung |
| 1 | 20A | Scheibenwischer-Entfroster (einige Modelle) |
| 2 | 30A | Zum Schutz verschiedener Stromkreise |
| 3 | 30A | Motorsteuerungssystem |
| 4 | — | — |
| 5 | 30A | — |
| 6 | 30A | 2018-2019: unbenutzt;2020: Elektrischer Stuhl |
| 7 | — | — |
| 8 | 20A | Motorsteuerungssystem |
| 9 | 40A | Heckscheibenheizung |
| 10 | 20A | 2018-2019: unbenutzt;2020: Lenkradheizung |
| 11 | 40A | Klimaanlage |
| 12 | 20A | Elektrische Feststellbremse (EPB) (links) |
| 13 | 40A | Soundsystem |
| 14 | 20A | Elektrische Feststellbremse (EPB) (rechts) |
| 15 | 40A | Motorsteuerungssystem |
| 16 | 50A | ABS;Dynamisches Stabilitätskontrollsystem. |
| 17 | 50A | Zum Schutz verschiedener Stromkreise |
| 18 | 20A | Scheibenwischer und -wascher |
| 19 | 40A | Klimaanlage |
| 20 | — | — |
| 21 | 7,5A | Motorsteuerungssystem |
| 22 | 15A | Zum Schutz verschiedener Stromkreise |
| 23 | 15A | Abblendlicht (links) |
| 24 | 15A | — |
| 25 | 15A | Motorsteuerungssystem |
| 26 | 15A | Motorsteuerungssystem |
| 27 | 15A | Motorsteuerungssystem |
| 28 | 15A | 2018: Getriebesteuerung;2019-2020: Getriebesteuerung, Zündschalter |
| 29 | 20A | — |
| 30 | 7,5A | Klimaanlage |
| 31 | 15A | — |
| 32 | 10 A | Bremslichter |
| 33 | 15A | 2018: Heckscheibenwischer;2019-2020: Heckscheibenwischer, Diebstahlsicherung (bestimmte Modelle) |
| 34 | 20A | Scheinwerfer Fernlicht |
| 35 | 15A | Abblendlicht rechts) |
| 36 | 15A | Nebelscheinwerfer (einige Modelle) |
| 37 | 7,5A | Motorsteuerungssystem |
| 38 | 7,5A | Audiosystem (einige Modelle) |
| 39 | 10 A | 2018: Oberlicht;2019-2020: Zum Schutz verschiedener Stromkreise |
| 40 | 15A | — |
| 41 | 10 A | Eine Gruppe von Instrumenten |
| 42 | 7,5A | Airbag |
| 43 | 10 A | Audiosystem (einige Modelle) |
| 44 | 25A | Audiosystem (einige Modelle) |
| 45 | 30A | ABS;Dynamisches Stabilitätskontrollsystem. |
| 46 | — | — |
| 47 | 15A | 2018-2019: Lenkradheizung (bestimmte Modelle);2020: Nicht verwendet |
| 48 | 15A | Parklicht |
| 49 | 25A | Kraftstoffsystem |
| 50 | 25A | Notfall-Lichter;Fahrtrichtungsanzeiger;
Rücklichter. |
| 51 | 15A | Tageslicht |
| 52 | 15A | Zubehörsteckdosen |
| 53 | 15A | Horn |
| 54 | 25A | Zum Schutz verschiedener Stromkreise |
Fahrgastraum (linke Seite)
| Nummer | Ampere [A] | Beschreibung |
| 1 | 30A | Elektrischer Sitz (einige Modelle) |
| 2 | 30A | Elektrische Fensterheber |
| 3 | 15A | Zubehörsteckdosen |
| 4 | 25A | Elektrische Fensterheber |
| 5 | 20A | Elektrische Heckklappe (einige Modelle) |
| 6 | 25A | Elektrische Türschlösser |
| 7 | 20A | Sitzpolster (einige Modelle) |
| 8 | 15A | Anhängerkupplung (einige Modelle) |
| 9 | 10 A | Schiebedach (einige Modelle) |
| 10 | 15A | Soundsystem |
| 11 | 7,5A | Motorsteuerungssystem |
| 12 | 7,5A | Leistungskontrollspiegel |
| 13 | 7,5A | AT-Schaltanzeige |
| 14 | 15A | Zubehörsteckdosen |
| 15 | 15A | Zubehörsteckplätze (einige Modelle) |
| 16 | 15A | 2018-2019: unbenutzt;2020: USB-Buchse. |
| 17 | 7,5A | Spiegel Demister (einige Modelle) |
| 18 | 20A | Sitzheizung (bestimmte Modelle) |
| 19 | 15A | Soundsystem |
| 20 | 30A | 2018-2019: unbenutzt;2020: Elektrischer Stuhl |
| 21 | 30A | Elektrischer Sitz (einige Modelle) |
