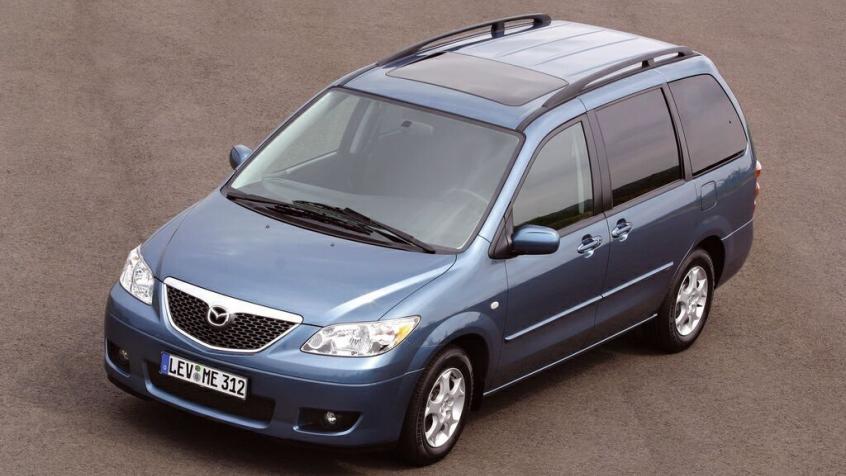

Mazda MPV (2002-2006) – Belegung Sicherungskasten und Relais
Sicherungs- und Relaiskastendiagramme – Mazda MPV
Gilt für Fahrzeuge hergestellt in:
2002, 2003, 2004, 2005, 2006.
Motorraum
| Nummer | Ampere [A] | Beschreibung |
| 1 | 40 | Heckscheibenheizung |
| 2 | 60 | Sicherungen |
| 3 | 60 | Antiblockiersystem;Zum Schutz verschiedener Stromkreise. |
| 4 | dreißig | Lüfter |
| 5 | dreißig | Lüfter |
| 6 | 40 | Heizung |
| 7 | dreißig | Heckheizung;Zum Schutz verschiedener Stromkreise. |
| 8 | 40 | Sicherungen der Klimaanlage |
| 9 | 10 | Klimaanlage;Zum Schutz verschiedener Stromkreise. |
| 10 | fünfzehn | Rücklichter |
| 11 | fünfzehn | Wandler |
| 12 | fünfzehn | Horn |
| 13 | fünfzehn | Zum Schutz verschiedener Stromkreise |
| 14 | 5 | Zum Schutz verschiedener Stromkreise |
| 15 | fünfzehn | Scheinwerfer-links |
| 16 | fünfzehn | Rechter Scheinwerfer |
| 17 | zwanzig | — |
| 18 | zwanzig | — |
| 19 | 60 | Zählersicherungen |
| 20 | dreißig | Zum Schutz verschiedener Stromkreise |
| 21 | zwanzig | Benzinpumpe |
| 22 | 120 | Zum Schutz aller Stromkreise |
Fahrgastraum (Fahrerseite)
| Nummer | Ampere [A] | Beschreibung |
| 1 | dreißig | elektrische Fensterheber;Zum Schutz verschiedener Stromkreise. |
| 2 | zwanzig | Scheibenwischer und -wascher |
| 3 | fünfzehn | Schiebedach;Zum Schutz verschiedener Stromkreise. |
| 4 | 10 | Heckscheibenwischer und -waschanlage |
| 5 | zwanzig | Zum Schutz verschiedener Stromkreise |
| 6 | 10 | Spiegelentfroster;Zum Schutz verschiedener Stromkreise. |
| 7 | 10 | Klimaanlage;Zum Schutz verschiedener Stromkreise. |
| 8 | 10 | Zum Schutz verschiedener Stromkreise |
| 9 | — | — |
| 10 | zwanzig | Zum Schutz verschiedener Stromkreise |
| 11 | — | — |
| 12 | 10 | Notfall-Lichter |
| 13 | fünfzehn | Deckenleuchten;Kartenbeleuchtung;
Kofferraumbeleuchtung. |
| 14 | 25 | Zubehörsteckdose |
| 15 | zwanzig | Zum Schutz verschiedener Stromkreise |
| 16 | 10 | Audiosystem;Zum Schutz verschiedener Stromkreise. |
| 17 | dreißig | Elektrische Türschlösser;Zum Schutz verschiedener Stromkreise. |
| 18 | dreißig | Elektrischer Stuhl |
| 19 | 10 | Motorsteuerungssystem |
| 20 | 10 | Eine Gruppe von Instrumenten |
| 21 | fünfzehn | Bremslichter |
| 22 | zwanzig | Zum Schutz verschiedener Stromkreise |
| 23 | dreißig | Elektrische Fensterheber verzögern;Zum Schutz verschiedener Stromkreise. |
| 24 | fünfzehn | Kombiinstrument;INH-Schalter. |
| 25 | 10 | Startsignal |
| 26 | 25 | Feuerzeug |
| 27 | — | — |
| 28 | — | — |
