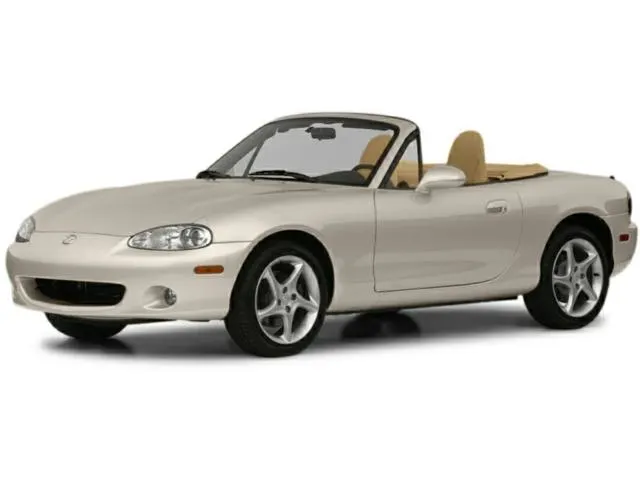

Mazda MX-5 (2002-2004) – Belegung Sicherungskasten und Relais
Sicherungs- und Relaiskastendiagramme – Mazda MX-5
Gilt für Fahrzeuge hergestellt in:
2002, 2003, 2004.
Sicherungsblock (Motorraum)
| Nummer | Ampere [A] | Beschreibung |
| 1 | 40 | Scheinwerfer;Heckabtauung;
Automatische Antenne. |
| 2 | dreißig | Kraftstoffeinspritzung |
| 3 | 100 | Zum Schutz aller Stromkreise |
| 4 | 60 | Alle zündungsrelevanten Schaltkreise |
| 5 | dreißig | Gebläsemotor |
| 6 | dreißig | Lüfter;Zusätzlicher Ventilator (Klimaanlage). |
| 7 | dreißig | Rücklichter;Beleuchtung des Armaturenbretts. |
| 8 | zwanzig | Audio-Verstärker;Fahrtrichtungsanzeiger. |
| 9 | zwanzig | Radblockierschutzsystem |
| 10 | fünfzehn | Bremslichter;Horn;
Schaltsperre. |
Sicherungskasten (Fahrerseite)
| Nummer | Ampere [A] | Beschreibung |
| 1 | zwanzig | Zusätzlicher Lüftermotor;Magnetkupplung. |
| 2 | fünfzehn | Scheinwerfer (links) |
| 3 | fünfzehn | Scheinwerfer (rechts) |
| 4 | — | — |
| 5 | 7.5 | Kombiinstrument;Tempomat. |
| 6 | — | — |
| 7 | zwanzig | Feuerzeug |
| 8 | 10 | Audio |
| 9 | fünfzehn | Nebellichter |
| 10 | fünfzehn | Rücklichter;Standlicht vorne;
Seitenmarkierungsleuchten. |
| 11 | fünfzehn | Motorsteuerungssystem |
| 12 | fünfzehn | Eine Gruppe von Instrumenten |
| 13 | 7.5 | Schalten Sie die Signalleuchten ein |
| 14 | 10 | Zusätzliches Rückhaltesystem;Antiblockiersystem. |
| 15 | zwanzig | Scheibenwischer und -wascher |
| 16 | dreißig | Elektrische Fensterheber |
| 17 | 7.5 | Klimaanlage |
| 18 | 10 | Schalten Sie die Signalleuchten ein |
| 19 | 10 | Elektrisches Türschloss |
| 20 | zwanzig | Audio-Verstärker |
| 21 | fünfzehn | Heckentfroster |
| 22 | 10 | Innenbeleuchtung;Autoantenne;
Warnsummer. |
