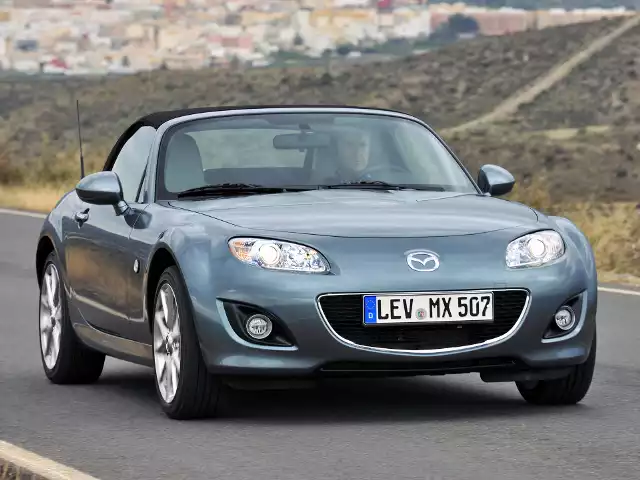

Mazda MX-5 (2006) – Belegung Sicherungskasten und Relais
Sicherungs- und Relaiskastendiagramme – Mazda MX-5
Gilt für Fahrzeuge hergestellt in:
2006.
Motorraum
Nummer | Ampere [A] | Beschreibung |
1 | dreißig | Lüfter |
2 | 7.5 | Lüfter |
3 | zwanzig | Heckscheibenheizung |
4 | zwanzig | — |
5 | fünfzehn | Deckenbeleuchtung;Kofferraumbeleuchtung;
Zum Schutz verschiedener Stromkreise. |
6 | fünfzehn | Zum Schutz verschiedener Stromkreise |
7 | 40 | Klimaanlage* |
8 | dreißig | Abs |
9 | fünfzehn | Nebelscheinwerfer* |
10 | 7.5 | — |
11 | — | — |
12 | — | — |
13 | 7.5 | Klimaanlage* |
14 | zwanzig | Anlasser |
15 | fünfzehn | Rücklichter;Parklicht;
Kennzeichenbeleuchtung; Beleuchtung. |
16 | 40 | Abs |
17 | dreißig | Zum Schutz verschiedener Stromkreise |
18 | 120 | Zum Schutz aller Stromkreise |
19 | 10 | Injektor |
20 | 10 | Motorsteuerungssystem |
21 | 10 | Motorsteuerungssystem |
22 | fünfzehn | Abblendlicht (links) |
23 | fünfzehn | Abblendlicht rechts) |
24 | fünfzehn | Scheinwerfer Fernlicht |
25 | zwanzig | Elektrische Fensterheber |
26 | fünfzehn | Motorsteuerungssystem |
27 | zwanzig | Scheibenwischer und -wascher |
28 | fünfzehn | Tagfahrlicht;Scheinwerfereinstellung. |
29 | fünfzehn | Horn |
30 | 10 | Bremslichter |
31 | 10 | Elektrische Drosselklappe |
32 | fünfzehn | Benzinpumpe |
33 | 10 | Fahrtrichtungsanzeiger;Notfall-Lichter. |
34 | zwanzig | — |
35 | 40 | Zum Schutz verschiedener Stromkreise |
*1 MX-5/Miata *2 MAZDASPEED MX-5
* Einige Modelle |
Fahrgastraum (Fahrerseite)
Nummer | Ampere [A] | Beschreibung |
1 | 7.5 | Audiosystem;Spiegelstromversorgung. |
2 | fünfzehn | Zubehörsteckdose |
3 | fünfzehn | Eine Gruppe von Instrumenten |
4 | zwanzig | Beheizte Sitze* |
5 | 7.5 | Beleuchtung |
6 | 7.5 | Klimaanlage |
7 | 7.5 | Motorsteuerung;Zum Schutz verschiedener Stromkreise. |
8 | — | — |
9 | 7.5 | — |
10 | zwanzig | Soundsystem* |
11 | zwanzig | Türschloss;Kofferraumöffner. |
12 | 7.5 | — |
13 | — | — |
14 | — | — |
15 | — | — |
16 | — | — |
* Einige Modelle |
