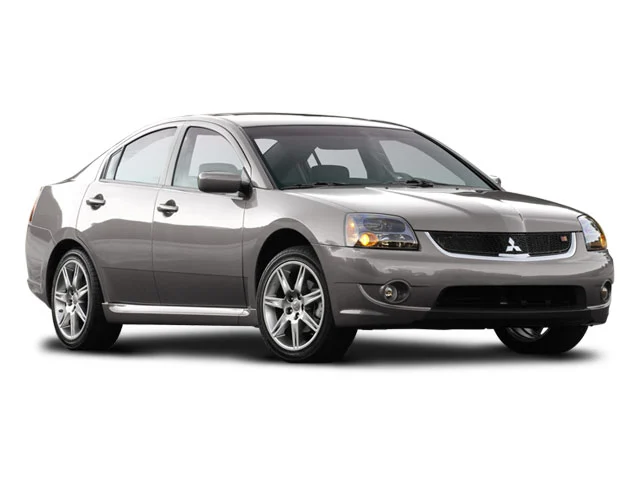

Mitsubishi Galant IX (2004-2012) – Belegung Sicherungskasten und Relais

Sicherungs- und Relaiskastendiagramme – Mitsubishi Galant IX

Gilt für Fahrzeuge hergestellt in:

2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011 und 2012.



Sicherungskasten im Fahrgastraum

Es befindet sich am Ende des Armaturenbretts hinter der Schutzabdeckung.



Beschreibung

1	Reservieren
2	Reservieren
3	30A Audioverstärker
4	20A Dachlukenbaugruppe
5	30A Heckscheibenheizung, Entstörkondensator
6	30A Heizgebläsemotor
7	Reservieren
8	Reservieren
9	15A Stecker zum Anschluss zusätzlicher elektrischer Geräte
10	15A Diagnosesteckdose, Zentralverriegelung, ETACS-Steuergerät
11	ETACS-Steuergerät
12	Reservieren
13	7.5A Elektrochromer Rückspiegel;
14	7,5A Elektrische Antriebe für Seitenrückspiegel
15	Reservieren
16	15A Feuerzeug
17	7,5 A Kraftstoffpumpenrelais; Motor- und Automatikgetriebesteuergerät,
18	Reservieren
19	7,5 A Heizungen für Seitenrückspiegel
20	7,5-A-Relais
21	Reservieren
22	7,5A Heckleuchten, Automatikgetriebesteuerung
23	7,5A Multifunktionsdisplay, Lenkstockschalter, Steuergeräte (ABS, ETACS, SRS)
24	10A Zündspule



Relais

1. Kraftstoffpumpenrelais (1)
2. Steckdosenrelais zum Anschluss zusätzlicher Geräte
3. Kraftstoffpumpenrelais (2)
4. Relais Sitzheizung vorne
5. Relais für Nebelschlussleuchte
6. Relais für elektrische Fensterheber
7. Relais für Heizungsgebläsemotor
8. Relais für beheizbare Heckscheibe

Sicherungs- und Relaiskästen im Motorraum

Es befindet sich auf der linken Seite des Motorraums neben der Batterie.

Beschreibung

1	80A Batterie
2	Kühlgebläsemotor 30/50A
3	ABS-System 60A
4	40A Zündsperrkreis
5	Elektrische Fensterheber 30A
6	15A Nebelscheinwerfer
7	15A / 20A Sitzheizung
8	Summer 20A
9	20A Motormanagementsystem
10	Elektromagnetische Kupplung 10A des Klimakompressors
11	15A Bremslichter
12	10A Nebelschlussleuchten
13	Lichtmaschine 7,5A
14	10A Alarm
15	20A Elektronisches Getriebesteuergerät
16	10A Fernlicht, rechter Scheinwerfer
17	10A Fernlicht links
18	10A Abblendlicht, rechter Scheinwerfer
19	10A Abblendlicht linker Scheinwerfer
20	7,5A Abmessungen rechts
21	7,5 A Abmessungen, links
22	10A Interne Lampen
23	10A Audiosystem
24	Kraftstoffpumpe 15A
25	30A Glasreiniger

Relais

1. Relais für Nebelscheinwerfer
2. Relais Scheibenheizung
3. Relais für den Zubehörstromanschluss
4. Hupenrelais
5. Relais für Nebelscheinwerfer
6. Relais des Kühlerlüftermotors

Relaiskasten

Beschreibung

1. Relais für elektromagnetische Kupplung des Klimakompressors
2. Motorsteuerrelais
3. Relais der elektronischen Steuereinheit des Getriebes
4. Zündrelais
5. Drosselklappensteuergerät-Relais
6. Reservieren
7. Reservieren

Hauptsicherung

Am Pluspol der Batterie befindet sich die Hauptstromsicherung in Form eines Hochleistungssicherungseinsatzes.
