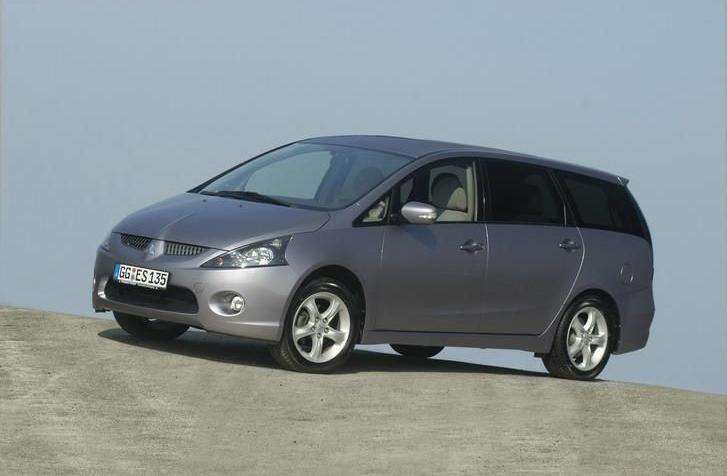

Mitsubishi Grandis (2003-2011) – Belegung Sicherungskasten und Relais
Sicherungs- und Relaiskastendiagramme – Mitsubishi Grandis
Gilt für Fahrzeuge hergestellt in:
2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011.
Sicherungskasten im Fahrgastraum
Lage des Sicherungskastens
Der Sicherungskasten befindet sich in der Instrumententafel (Fahrerseite) hinter der Abdeckung (oder dem Handschuhfach).
Fahrzeuge mit Linkslenkung
Fahrzeuge mit Rechtslenkung
Nummer | Beschreibung | Ampere [A] |
---|---|---|
1 | Die Zündspule | 10 |
2 | Meter | 7.5 |
3 | Rückfahrscheinwerfer | 7.5 |
4 | Tempomat | 7.5 |
5 | Relais | 7.5 |
6 | Beheizbarer Außenspiegel | 7.5 |
7 | Scheibenwischer | dreißig |
8 | Motorcheck | 7.5 |
9 | Zubehörsteckdose | fünfzehn |
10 | — | — |
11 | Außenrückspiegel | 7.5 |
12 | Motorcheck | 7.5 |
13 | — | — |
14 | Heckscheibenwischer | fünfzehn |
15 | Zentrale Türschlösser | fünfzehn |
16 | Nebelschlussleuchte | 10 |
17 | — | — |
18 | — | — |
19 | Heizung | dreißig |
20 | Heckscheibenheizung | dreißig |
21 | Schiebedach | zwanzig |
22 | Gewärmter Sitz | zwanzig |
23 | Klimaanlage hinten | zwanzig |
24 | Anlasser | 10 |
25 | Ersatzsicherung | dreißig |
26 | Ersatzsicherung | zwanzig |
27 | Ersatzsicherung | dreißig |
Sicherungskasten im Motorraum
Lage des Sicherungskastens
Nummer | Beschreibung | Ampere [A] |
---|---|---|
1 | Erdgas: – | — |
1 | Diesel: Batterie | 60 |
2 | Benzin: Kühlerlüftermotor | 50 |
2 | Diesel: Kühlerlüftermotor | 40 |
3 | Radblockierschutzsystem | dreißig |
4 | Radblockierschutzsystem | 40 |
5 | Elektrisches Fenstersystem | 40 |
6 | Nebelscheinwerfer | fünfzehn |
7 | Benzin: Wechselstrom, Zubehörsteckdose | fünfzehn |
7 | Diesel: Zubehörsteckdose | fünfzehn |
8 | Horn | 10 |
9 | Benzin: Motorsteuerung | zwanzig |
9 | Diesel: Motormanagement | 10 |
10 | Klimaanlage | 10 |
11 | Legierungslampen | fünfzehn |
12 | Benzin: Hupe, Scheibenwischer, Defroster | fünfzehn |
12 | Diesel: – | — |
13 | Benzin: Lichtmaschine | 7.5 |
13 | Diesel: Anlasser | 25 |
14 | Notfall-Lichter | 10 |
15 | Benzin: Automatikgetriebe | zwanzig |
15 | Diesel: – | — |
16 | Fernlicht (rechts) | 10 |
17 | Fernlicht (links) | 10 |
18 | Abblendlicht rechts) | 20.10 |
19 | Abblendlicht (links) | 20.10 |
20 | Rückleuchte (rechts) | 7.5 |
21 | Rücklicht (links) | 7.5 |
22 | Reservieren | fünfzehn |
23 | Radio | 10 |
24 | Benzinpumpe | fünfzehn |
25 | Benziner: Elektrische Heckklappe | — |
25 | Diesel: – | — |
Hilfssicherungskasten (Diesel)
Nummer | Beschreibung | Ampere [A] |
---|---|---|
1 | Kondensatorlüfter | dreißig |
2 | Motorcheck | dreißig |
3 | Kontrollluke | 10 |
4 | Glühendes Relais | 10 |
5 | Ventilblock | 10 |
6 | Wegfahrsperre | 7.5 |
7 | Heizungsrohr | 10 |
