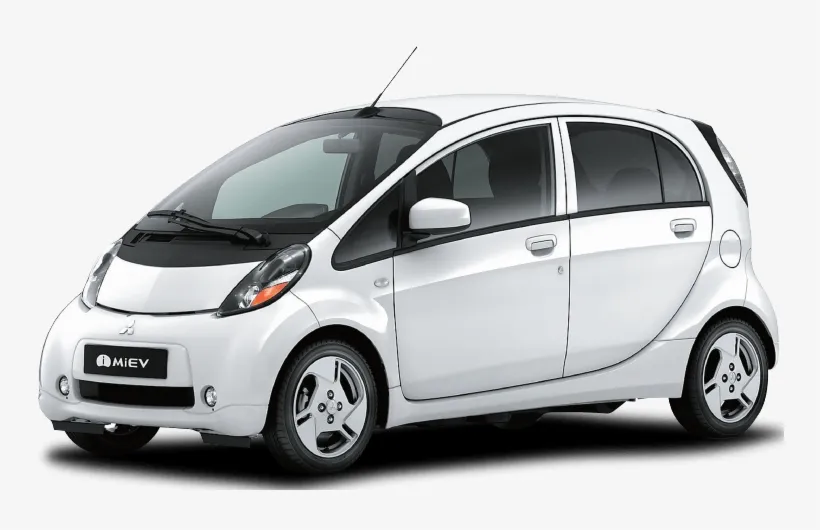

Mitsubishi i-MiEV (2009-2018) – Belegung Sicherungskasten und Relais
Sicherungs- und Relaiskastendiagramme – Mitsubishi i-MiEV
Gilt für Fahrzeuge hergestellt in:
2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018.
Sicherungskasten Instrumententafel
Der Sicherungsblock im Fahrgastraum befindet sich unter der Instrumententafel vor dem Fahrersitz an der in der Abbildung gezeigten Stelle. Drücken Sie auf die Lasche (A) und entfernen Sie die Sicherungsabdeckung (B).
Anzahl | Beschreibung | Ampere [A] |
---|---|---|
1 | Rücklicht (links) | 7.5 |
2 | Zigarettenanzünder/Zubehörsteckdose | fünfzehn |
3 | – | – |
4 | Anlasser | 7.5 |
5 | Verstärker für Audiosysteme | zwanzig |
6 | – | – |
7 | Rückleuchte (rechts) | 7.5 |
8 | Außenrückspiegel | 7.5 |
9 | Steuereinheit (Elektromotoreinheit) | 7.5 |
10 | Steuergerät | 7.5 |
11 | Nebelschlussleuchte | 10 |
12 | Zentralverriegelung | fünfzehn |
13 | Zimmerlampe | 10 |
14 | Heckscheibenwischer | fünfzehn |
15 | Meter | 7.5 |
16 | Relais | 7.5 |
17 | Gewärmter Sitz | zwanzig |
18 | Möglichkeit | 10 |
19 | Beheizbarer Außenspiegel | 7.5 |
20 | Scheibenwischer | zwanzig |
21 | Rückfahrscheinwerfer | 7.5 |
22 | Demister | dreißig |
23 | Heizung | dreißig |
24 | Hilfsbatterie | dreißig |
25 | Radio | 10 |
26 | Elektronisch gesteuerte Einheit | fünfzehn |
27 | Elektronisch gesteuerte Einheit | 7.5 |
Sicherungskasten im Motorraum
Unter der Motorhaube befindet sich ein Sicherungsblock, wie auf dem Bild zu sehen. Drücken Sie auf die Verriegelung (A) und entfernen Sie die Abdeckung.
Anzahl | Beschreibung | Ampere [A] |
---|---|---|
1 | – | – |
2 | Hilfsbatterie | dreißig |
3 | Elektromotorschalter | 40 |
4 | Kühlerlüftermotor | 40 |
5 | Elektrische Fensterhebersteuerung | 40 |
6 | Elektrische Vakuumbremse | dreißig |
7 | Montagekontrolle für Elektromotoren | fünfzehn |
8 | Legierungslampen | fünfzehn |
9 | Nebelscheinwerfer | fünfzehn |
10 | Wasserpumpe (Elektromotoreinheit) | fünfzehn |
11 | Landung | 10 |
12 | Warnblinker | 10 |
13 | Horn | 10 |
14 | Tagfahrlicht | 10 |
15 | Kühlgebläsemotor der Traktionsbatterie | fünfzehn |
16 | Wasserpumpe (Klimaanlage) | 10 |
17 | Abblendlicht rechts) | zwanzig |
18 | Abblendlicht (links) | zwanzig |
19 | Fernlicht (rechts) | 10 |
20 | Fernlicht (links) | 10 |
