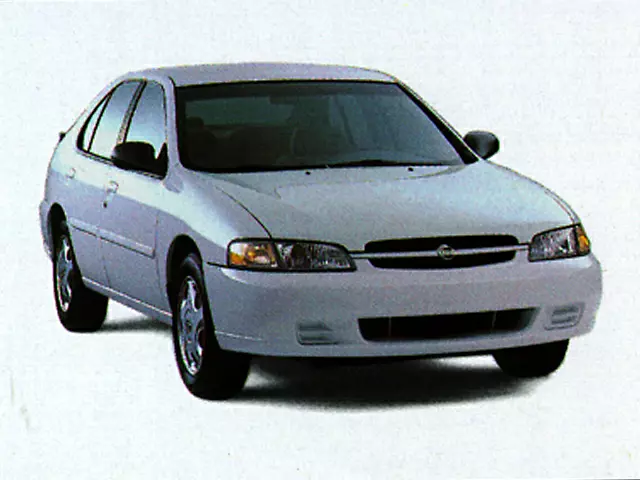

Nissan Altima (1998-2001) – Belegung Sicherungskasten und Relais
Sicherungs- und Relaiskastendiagramme – Nissan Altima XE, GXE, GLE und SE (L30)
Gilt für Fahrzeuge hergestellt in:
1998, 1999, 2000, 2001.
Passagierabteil
- ABS-Steuergerät
- SMJ-Stecker, Fensterheberrelais, Multifunktions-Fernbedienungsrelais, Unterbrecher 1 (elektrischer Fensterheber), Unterbrecher 2 (elektrisch verstellbarer Sitz)
- Sicherungsblock
- Intelligente Zutrittskontrolleinheit
- Getriebesteuermodul (TCM)
- Wischerverstärker
- Airbag-Diagnose-Sensoreinheit
- Motorsteuergerät (ECM)
- ASCD-Steuergerät
Diagramm des Sicherungskastens im Fahrgastraum
Die Sicherungstafel befindet sich hinter der Abdeckung auf der linken Seite des Lenkrads.
Anzahl | Ampere [A] | Beschreibung |
---|---|---|
1 | fünfzehn | Gebläsemotor |
2 | fünfzehn | Gebläsemotor |
3 | 10 | Getriebesteuermodul (TCM) |
4 | zwanzig | Relais für Heckscheibenheizung |
5 | zwanzig | Relais für Heckscheibenheizung |
6 | 10 | Klimaanlagenrelais, Temperaturregelverstärker |
7 | 10 | Erhitzter Sauerstoff Sensor |
8 | 10 | ASCD, Relais für Heckscheibenheizung, Timer für Heckscheibenheizung, Datenverbindungsstecker, Push-Steuereinheit, Warnton, Schalter für die Schaltsperre des Automatikgetriebes, Relais für elektrische Fensterheber, Tagfahrlicht, intelligenter C/U-Eingang |
9 | 10 | Türspiegelschalter |
10 | 10 | Audio, Strombuchsenrelais, intelligenter C/U-Eingang |
11 | 10 | Bedrohungsschalter |
12 | 10 | Park-/Neutralschalter, Tachometer, Drehzahlmesser, Tankanzeige, Warnleuchten, Overdrive-Aus-Kontrollleuchte |
13 | zwanzig | 2000-2001: Feuerzeug |
fünfzehn | 1998-1999: Feuerzeug | |
14 | fünfzehn | Bremslichtschalter, Getriebesteuergerät (TCM) |
15 | – | – |
16 | – | – |
17 | fünfzehn | Kraftstoffpumpenrelais |
18 | 10 | EVAP-Kanisterentlüftungssteuerventil, Vakuumabsperrventil-Bypassventil, IACV-AAC-Ventil, Drosselklappenstellungsschalter |
19 | zwanzig | Frontwischer und Waschanlage |
20 | 10 | Warnblinkschalter, Multifunktions-Fernbedienungsrelais |
21 | 10 | Injektoren |
22 | 10 | Airbag-Diagnose-Sensoreinheit |
23 | – | – |
24 | 10 | Schlüsselschalter, Innenraumlampe, Schminkspiegelleuchte, Kofferraumleuchte, Sicherheitsanzeigeleuchte, Kombinationsmessgerät, Homelink-Sender, Aktuator zum Öffnen des Kofferraumdeckels, Power-Antenne, Datenübertragungsanschluss (GST – 1998–1999) |
25 | 10 | EGRC-Magnetventil, Kühlgebläse, Park-/Neutralrelais, NATS (2000–2001), Diebstahlwarnrelais (1998–1999), Bremsrelais |
26 | 10 | Motorsteuergerät, Kupplungssperrrelais, Park-/Neutralrelais, Tageslicht |
27 | – | – |
28 | 10 | Abs |
29 | – | – |
R1 | Heckscheibenheizung | |
R2 | Benzinpumpe | |
R3 | Gebläsemotor | |
R4 | Zündung | |
R5 | Zubehörteil |
Schema des Sicherungskastens im Motorraum
Der Sicherungskasten befindet sich in der Nähe der Batterie.
Anzahl | Ampere [A] | Beschreibung |
---|---|---|
30 | – | – |
31 | – | – |
32 | fünfzehn | Linker Scheinwerfer, Lichtschalter, Tagfahrlicht, Relais für Fahrzeugsicherheitslicht |
33 | fünfzehn | Rechter Scheinwerfer, Lichtschalter, Tagfahrlicht, Relais für Fahrzeugsicherheitslicht |
34 | 10 | Beleuchtungsschalter (Standlicht, Relais für Nebelscheinwerfer, Abbiegelicht, Rücklicht, Beleuchtung, Warnton, intelligenter C/U-Eingang) |
35 | 10 | Audio |
36 | 10 | Motorsteuergerät (ECM), ECM-Relais, Lüfterrelais 1 |
37 | – | – |
38 | 10 | Generator |
39 | 10 | Klimarelais |
40 | 10 | Hupenrelais |
41 | 10 | Relais für Fahrzeugsicherheitslampen, Relais für Diebstahlwarnsignale (1998-1999) |
42 | fünfzehn | 2000-2001: Steckdosenrelais |
43 | fünfzehn | Relais für Nebelscheinwerfer |
44 | – | – |
45 | – | – |
a | 80 | Zubehörrelais (Sicherungen: „9“, „13“, „19“), Zündrelais (Sicherungen: „3“, „7“, „8“, „11“, „12“, „18“, „28“) ), Lötrelais (Sicherungen: „1“, „2“) |
b | 40 | Lüfterrelais |
c | 40 | Lüfterrelais |
d | 40 | Elektrischer Sitz, Fensterheberrelais, intelligenter C/U-Eingang |
E | 100 | Lichtmaschine, Sicherung: „A“, „B“, „C“, „D“, „38“, „39“, „40“, „41“, „42“, „43“ |
f | 40 | Abs |
g | 40 | Zündschloss |
h | 40 | Abs |
J | 50 | Sicherung: „4“, „5“, „14“, „20“, „24“ |
Relaisbox Motorraum
Es befindet sich auf der Beifahrerseite im Motorraum.
Anzahl | Relais |
---|---|
R1 | Klimaanlage |
R2 | Kupplungssperre |
R3 | Inhibitor |
R4 | Lüfterrelais 2 (hoch) |
R5 | Horn |
R6 | Nebelscheinwerfer |
R7 | 1998-1999: Diebstahlwarnung |
R8 | Fahrzeug-Warnleuchte |
R9 | Lüfterrelais 3 (hoch) |
R10 | 1998-1999: Diebstahlwarnleuchte |
R11 | Lüfterrelais 1 (niedrig) |
