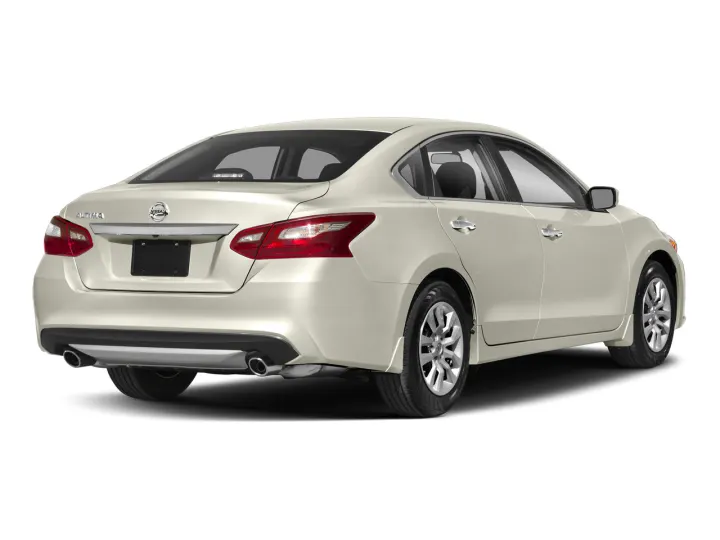

Nissan Altima (2013-2018) – Belegung Sicherungskasten und Relais
Sicherungs- und Relaiskastendiagramme – Nissan Altima (L33)
Gilt für Fahrzeuge hergestellt in:
2013, 2014, 2015, 2016, 2017, 2018.
Sicherungskasten Instrumententafel
Die Sicherungstafel befindet sich hinter der Abdeckung auf der linken Seite des Lenkrads. Ziehen Sie an der Abdeckung des Sicherungskastens, um sie zu entfernen.
| Anzahl | Ampere [A] | Beschreibung |
|---|---|---|
| 1 | 10 | Automatisches Beleuchtungssystem, Rückfahrscheinwerfer, BCM (Body Control Module), CVT-Steuerungssystem, Tagfahrlichtsystem, Außenspiegel, Motorsteuerungssystem, Nebelscheinwerfer, Frontwischer- und Waschanlage, Homelink-Universal-Transceiver, Scheinwerfer, Beleuchtung, intelligentes Schlüsselsystem , Innenspiegel, Innenleuchte, NVIS, Schiebedach, Parkleuchten, Kennzeichenleuchten, Rückleuchten, Stromverteilungssystem, elektrisches Türverriegelungssystem, elektrisches Fensterhebersystem, Heckscheibenheizung, Reifendrucküberwachungssystem, Blinker und Warnblinkleuchten, Fahrzeugsicherheitssystem, Warnglockensystem |
| 2 | 10 | Beheiztes Lenkrad |
| 3 | fünfzehn | BCM (Body Control Module), intelligentes Schlüsselsystem, elektrisches Schließsystem, elektrisches Fensterhebersystem, Fahrzeugsicherheitssystem |
| 4 | fünfzehn | BCM (Body Control Module), intelligentes Schlüsselsystem, elektrisches Schließsystem, elektrisches Fensterhebersystem, Fahrzeugsicherheitssystem |
| 5 | 10 | |
| 6 | – | – |
| 7 | – | – |
| 8 | – | – |
| 9 | 5 | BCM (Body Control Module), Außenspiegel, NVIS, Smart-Key-System, Stromverteilungssystem, Reifendruckkontrollsystem |
| 10 | 10 | Rückfahrleuchte, BCM (Body Control Module), Bremssteuerungssystem, CVT-Schaltsperrsystem, Motorsteuerungssystem, Smart-Key-System, Stromverteilungssystem, Bremsleuchte, Smart-Key-System, NVIS, Stromverteilungssystem |
| 11 | – | – |
| 12 | fünfzehn | BOSE Audio: Display des Audiosystems, Navigationssystem |
| 13 | 10 | CVT-Steuersystem, Tagfahrlichtsystem, Nebelscheinwerfer, Scheinwerfer, Beleuchtung, Smart-Key-System, Kombinationszähler, NVIS, Standlicht, Kennzeichenbeleuchtung, Rückleuchten, SRS-Airbag-Steuersystem, Reifendrucküberwachungssystem, Blinker und Warnblinkanlage , Fahrzeugsicherheitssystem, Warnglockensystem |
| 14 | 5 | Steuerung der Klimaanlage |
| 15 | zwanzig | BASE Audiosystem, Audioanzeigesystem, Navigationssystem, Fahrerassistenzsystem |
| 16 | 5 | BCM (Body Control Module), Stromverteilungssystem |
| 17 | fünfzehn | Klimaanlagensteuerung, Stromverteilungssystem, BCM (Body Control Module) |
| 18 | – | – |
| 19 | fünfzehn | Energieverteilungssystem |
| 20 | zwanzig | Steckdose |
| 21 | zwanzig | Steckdose |
| 22 | 10 | Heckscheibenheizung, BCM (Body Control Module) |
| 23 | fünfzehn | Heckscheibenheizung, BCM (Body Control Module) |
| 24 | fünfzehn | Heckscheibenheizung, BCM (Body Control Module) |
| 25 | 5 | Zubehörrelais 2 |
| 26 | 5 | |
| 27 | fünfzehn | Klimaanlagensteuerung, Stromverteilungssystem, BCM (Body Control Module) |
| 28 | fünfzehn | Sitzheizung |
| 29 | 5 | CVT-Steuersystem, Fahrerassistenzsystem, Motorsteuerungssystem, Navigationssystem |
| 30 | 10 | Klimaanlagensteuerung, Kompass, beheizbares Lenkrad, Homelink-Universaltransceiver, Innenspiegel, Stromverteilungssystem, Heckscheibenheizung, Motorsteuermodul, Stromverteilungssystem |
| 31 | 5 | Bremssteuersystem, Ladesystem, CVT-Steuersystem, Tagfahrlichtsystem, elektronisch gesteuerte Servolenkung, Motorsteuersystem, Nebelscheinwerfer, Scheinwerfer, Beleuchtung, Kombiinstrument, Standlicht, Kennzeichenbeleuchtung, Rückleuchten, SRS-Airbagsteuerung System, Reifendruckkontrollsystem, Blinker und Warnleuchten, Warnglockensystem |
| 32 | 10 | SRS-Airbag-Kontrollsystem |
| 33 | – | – |
| R1 | Zündung 2 | |
| R2 | Gebläsemotor | |
| R3 | Heckscheibenheizung | |
| R4 | Zubehör 1 | |
Motorraum-Sicherungskasten Nr. 1
| Anzahl | Ampere [A] | Beschreibung |
|---|---|---|
| 34 | 10 | Hoher Scheinwerfer, automatisches Lichtsystem, Tageslichtsystem |
| 35 | 10 | Hoher Scheinwerfer, automatisches Lichtsystem, Tageslichtsystem |
| 36 | fünfzehn | Abblendlicht, Lichtautomatik, Tagfahrlicht |
| 37 | fünfzehn | Abblendlicht, Lichtautomatik, Tagfahrlicht |
| 38 | 10 | Motorsteuerungsmodul |
| 39 | 10 | Motorsteuerungsmodul |
| 40 | fünfzehn | Motorsteuerungsmodul |
| 41 | dreißig | Relais für Frontwischer |
| 42 | fünfzehn | Relais für Nebelscheinwerfer |
| 43 | 10 | Automatisches Beleuchtungssystem, Tageslichtsystem |
| 44 | fünfzehn | Motorsteuerungsmodul |
| 45 | 10 | Motorsteuerungsmodul |
| 46 | 10 | BCM (Body Control Module), CVT-Steuersystem, Motorsteuersystem, Smart-Key-System, NVIS, Startsystem |
| 47 | fünfzehn | Kraftstoffpumpenrelais |
| 48 | 10 | Motorsteuerungsmodul |
| 49 | 10 | Bremsregelsystem, elektronisch gesteuerte Servolenkung |
| 50 | 10 | BCM (Body Control Module), Fahrerassistenzsystem, Frontwischer und Waschanlage |
| 51 | 10 | Standlicht, Kennzeichenbeleuchtung, Rücklicht |
| 52 | 10 | Automatische Lichtanlage, Standlicht, Kennzeichenbeleuchtung, Rückleuchten |
| 53 | 10 | Klimarelais |
| 54 | – | – |
| 55 | fünfzehn | Drosselklappensteuermotor-Relais |
| 56 | 10 | Motorsteuerungsmodul |
Motorraum-Sicherungskasten Nr. 2
Entfernen Sie die Abdeckung des Sicherungskastens, indem Sie auf die Lasche drücken und die Abdeckung anheben.
| Anzahl | Ampere [A] | Beschreibung |
|---|---|---|
| 57 | – | – |
| 58 | – | – |
| 59 | 10 | BCM (Body Control Module), intelligentes Schlüsselsystem |
| 60 | 10 | CVT-Steuersystem |
| 61 | – | – |
| 62 | 10 | Ladestation |
| 63 | fünfzehn | Hupe, Smart-Key-System, Fahrzeugsicherheitssystem |
| 64 | – | – |
| g | 40 | Bremssteuersystem |
| h | 40 | Bremssteuersystem |
| i | 40 | Automatisches Beleuchtungssystem, Rückfahrscheinwerfer, grundlegendes Audiosystem, BCM (Body Control Module), CVT-Schaltsperrsystem, Außenspiegel, Tagfahrlichtsystem, Display-Audiosystem, Nebelscheinwerfer, vorderes Wischer- und Waschsystem, Scheinwerfer, Beleuchtung, intelligenter Schlüssel System, Innenraumleuchte, Schiebedach, Navigationssystem, NVIS, Standlicht, Kennzeichenbeleuchtung, Rückleuchten, Stromverteilungssystem, elektrisches Türverriegelungssystem, elektrisch verstellbarer Sitz auf der Fahrerseite, elektrisches Fensterhebersystem, Heckscheibenheizung, Luftdruck-Reifenüberwachungssystem , Blinker und Baken, Heckklappenöffner, Fahrzeugsicherheitssystem, Warnglockensystem |
| J | – | – |
| k | – | – |
| L | 40 | Motorsteuerungsmodul |
| m | 40 | Zündrelais 2 (Sicherungen: „28“, „29“, „30“, „31“, „32“) |
| n | 40 | Motorsteuerungsmodul |
| R1 | Lüfter 3 | |
| R2 | Stopplicht | |
| R3 | Horn | |
| R4 | Lüfter 2 | |
Schmelzlotblock
Er befindet sich am Pluspol der Batterie.
| Anzahl | Ampere [A] | Beschreibung |
|---|---|---|
| a | 250 | Lichtmaschine, Anlasser, Sicherung: „B“, „C“, „D“ |
| b | 100 | Sicherungen: „59“, „60“, „62“, „63“, „G“, „H“, „I“, „L“, „M“, „N“ |
| c | 80 | Oberes Scheinwerferrelais (Sicherungen: „34“, „35“), Abblendlichtrelais (Sicherungen: „36“, „37“), Rücklichtrelais (Sicherungen: „51“, „52“), Frontwischerrelais, Sicherung : „41“, „42“, „43“ |
| d | 100 | Steuergerät für Servolenkung |
| E | 80 | Motorsteuergerät-Relais (Sicherungen: „38“, „39“, „40“), Zündrelais 1 (A/C-Relais, Kühlgebläserelais 1, Sicherung: „44“, „45“, „46“, „47 „, „48“, „49“, „50“) Sicherung: „53“, „55“, „56“ |
| f | 100 | Zubehörrelais 1 (Sicherungen: „19“, „20“, „21“), Sicherungen: „1“, „2“, „3“, „4“, „9“, „10“, „12“. „13“, „14“, „15“, „16“, „25“ |
