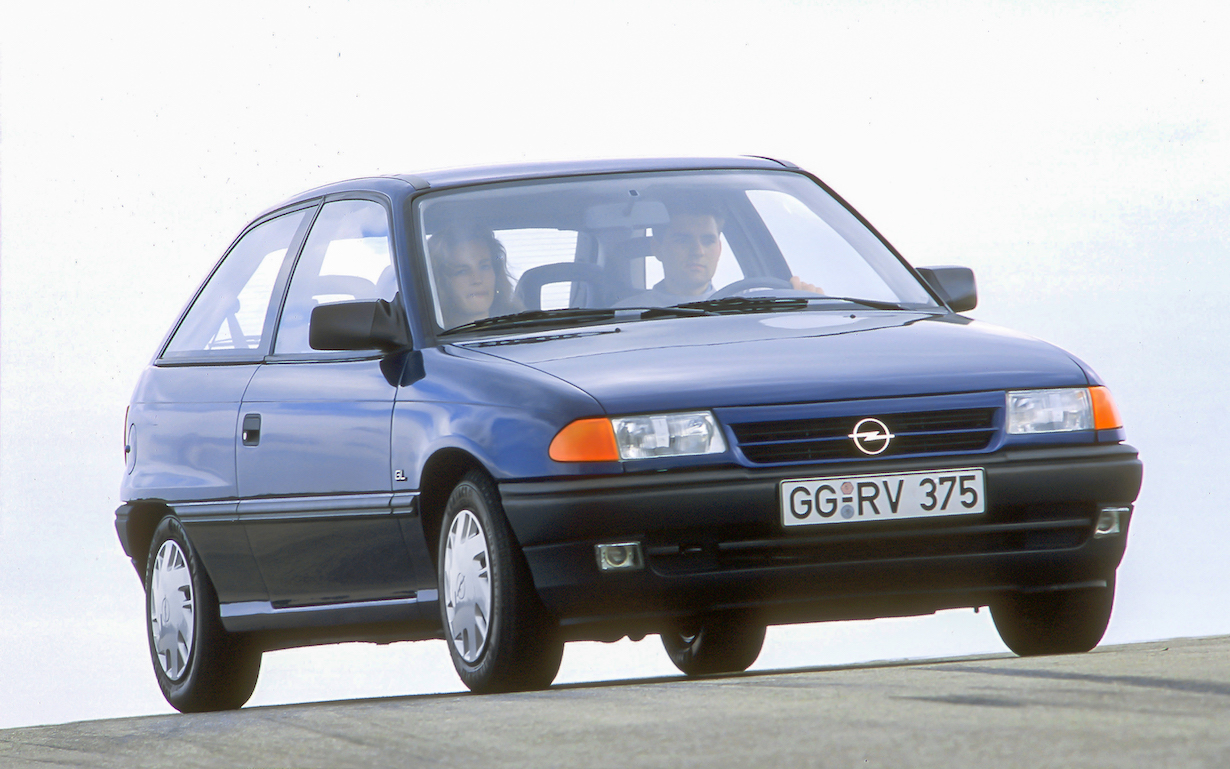

Opel Astra F (1991-2002) – Belegung Sicherungskasten und Relais
Sicherungs- und Relaiskastendiagramme – Opel Astra F
Gilt für Fahrzeuge hergestellt in:
1991, 1992, 1993, 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001 und 2002.
Passagierabteil
Hauptsicherungskasten
Es befindet sich unter dem Armaturenbrett auf der Fahrerseite.
Beschreibung
| 1 | Beheiztes Spiegelrelais |
| 2 | Relais – Blinker Blinker |
| 3 | Intermittierendes Relais für Heckwischer |
| 4 | Relais für Nebelscheinwerfer |
| 5 | Relais für Nebelschlussleuchte |
| 6 | Intervallrelais für Scheibenwischer/Waschanlage |
| 7 | Relais für beheizbare Heckscheibe |
| 8 | Scheinwerfer auf Warnsummer |
| 9 | Diagnosestecker (DLC) |
| 10 | Ansaugluftschalter Motorrelais 1 (A/C) |
| 11 | Verzögerungsrelais der Scheinwerferwaschanlage |
| 12 | Relais 2 Lufteinlassklappenmotor (A/C) |
| F1 | 20A Zentralverriegelung |
| F2 | Kraftstoffpumpe 20A |
| F3 | 30-A-Hupe, Scheibenwischer und -waschanlage, Scheibenwischer-Ausschaltverzögerung, Front-/Heckscheibenwischermotoren, Scheinwerferwaschanlage |
| F4 | 10A Linker Scheinwerfer – Abblendlicht, elektrischer Scheinwerfer – links, Lampensteuerung |
| F5 | 10A Rechter Scheinwerfer – Abblendlicht, Scheinwerfer Elektroantrieb – rechts, Lampensteuerung |
| F6 | 10A Automatikgetriebesteuerung, ABS-Steuerung, ESP |
| F7 | 10A Warnblinkanlage/Summer, Spiegel, Handschuhfachbeleuchtung, Audiosystem, Relais Heckscheibenheizung, Kühlerlüfter (Diesel) |
| F8 | 20 A Steckerausgang der elektrischen Ausrüstung des Anhängers |
| F9 | 10A Scheinwerfer an, Bordcomputer, Tagfahrlicht |
| F10 | 30A Elektrische Fensterheber, Kofferraumdeckel |
| F11 | 10A Nebelschlussleuchte |
| F12 | 10A Fernlicht – linker Scheinwerfer |
| F13 | 10A Fernlicht – rechter Scheinwerfer |
| F14 | 30A Elektrischer Heizlüfter, Klimaanlagensteuerung |
| F15 | Kühlerlüfter 30A |
| F 16 | 30A Beheizbare Heckscheibe |
| F17 | 20A Nebelscheinwerfer/Nebelscheinwerfer |
| F18 | 10A Standlicht links |
| F19 | 10A Kennzeichenbeleuchtung, Kombiinstrumentbeleuchtung, Standlicht rechts, Audioeinheit |
| F20 | 20A Rückfahrscheinwerfer, Zigarettenanzünder, Sitzheizung |
| F21 | 30A A/C Kühlerlüftermotor |
| F22 | Elektrische Fensterheber 30A |
| F23 | Scheinwerferwaschanlage 30A |
| F24 | 20A Bordcomputer, Blinker/Warnblinkanlage, Audiosystem, Innenbeleuchtung, Uhr, Warnblinkanlage, Hintergrundbeleuchtung/Kofferraumleuchte |
| F25 | 10A Elektronisches Steuergerät für Automatikgetriebe |
| F26 | Kühlerlüfter 30A – Diesel |
| F27 | 10A Tagfahrlicht |
| F28 | 15A Bremslichter, Blinker, ABS ABS, Notbeleuchtung |
Auf der Rückseite können sich befinden: Sicherung des Kühlgebläses, Starterrelais, Sicherung des Ofengebläses.
Zusatzbox
An der rechten Wand unter dem Armaturenbrett können sich separate Steuergeräte befinden:
- Elektronisches Steuergerät für Zentralverriegelung
- Elektronisches Steuergerät für Diebstahlwarnanlage
- Elektronisches Motorsteuergerät
- Kraftstoffpumpenrelais
Motorraum
Es befindet sich hinten im Motorraum.
Das aktuelle Diagramm wird auf den Deckel des Blocks gedruckt.
Typ 1
- A/C-Kondensatorlüftermotorrelais 1
- A/C-Kondensatorlüftermotorrelais 2
- Lüftermotorrelais
- A/C-Kondensatorlüfterrelais 3
Typ 2
- Sicherung der Scheinwerferwaschanlage
- Scheinwerferreinigungsrelais
- Hupenrelais
- Hornsicherung
Typ 3
| 1 | Relais für elektromagnetische Kupplung des Klimakompressors |
| 2 | A/C-Kondensatorlüftermotor-Relais – Diesel |
| 3 | Hupenrelais |
| 4 | Lüftermotorrelais |
| F1 | (30A) Hupe |
| F2 | (10A) Klimakompressorschalter |
