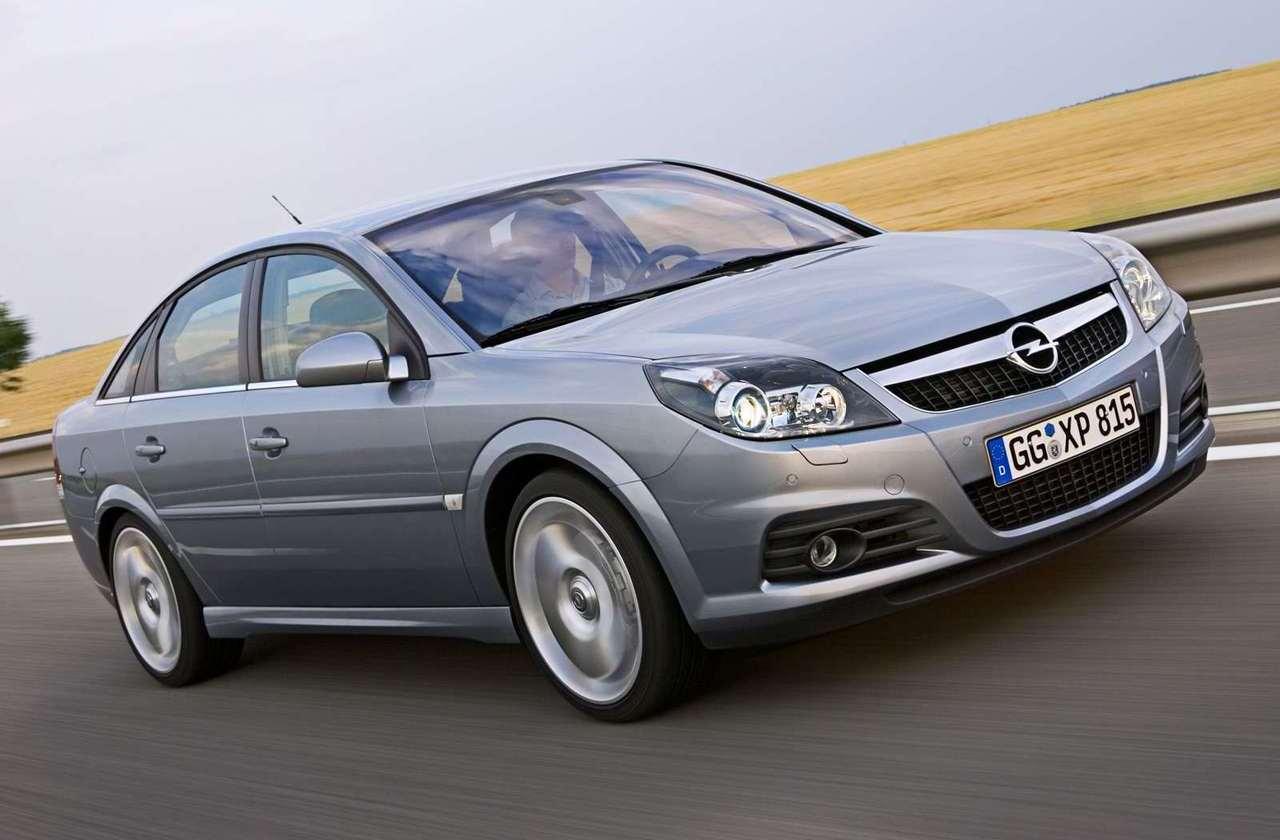

Opel Vectra C (2002-2008) – Belegung Sicherungskasten und Relais
Sicherungs- und Relaiskastendiagramme – Opel Vectra C
Gilt für Fahrzeuge hergestellt in:
2002, 2003, 2004, 2005, 2006, 2007, 2008.
Passagierabteil
Es befindet sich am linken Ende des Armaturenbretts auf der Fahrerseite.
Beschreibung
| 1 | 20A Audiosystem, Standheizung, DVD-Player |
| 2 | 7,5 A Klimaanlage – manuelle Temperaturregelung, Lüftermotor der Klimaanlage/Heizung |
| 3 | 20A Lukas |
| 4 | Reservieren |
| 5 | 7,5 A Elektrische Türsteuerung |
| 6 | 7,5 A Bremslichter |
| 7 | 30A Multifunktionssteuergerät 1 |
| 8 | 30A Türsteuergerät |
| 9 | 7,5 A Multifunktionssteuergerät 1 |
| 10 | 7,5A Elektrisches Lenksäulensteuergerät |
| 11 | Diagnosestecker 7,5 A (DLC) |
| 12 | 15A Batterieüberlastungsschutz |
| 13 | Reservieren |
| 14 | Reservieren |
| 15 | 30A Fahrertürsteuerung |
| 16 | Reservieren |
| 17 | 15A Kombiinstrument, Multifunktionsanzeige |
| 18 | 7,5А Zündschalter, Klimaanlage |
| 19 | Reservieren |
| 20 | 7,5 A Seitenbewegungssensor |
| 21 | 7.5A Telematik |
| 22 | Zigarettenanzünder 30A |
| 23 | 30-A-Klimaanlage – manuelle Temperaturregelung, Klimaanlagen-/Heizlüftermotor |
| 24 | Reservieren |
| 25 | 7,5 A Klimaanlage – manuelle Temperaturregelung, Lüftermotor der Klimaanlage/Heizung |
| 26 | 7.5 A Multifunktionsanzeige, Kombiinstrument |
Einige Relais können sich auf der Rückseite befinden.
Relais
- Zündhauptstromkreisrelais (Klemme 15a)
- Relais Klemme 15
- Internes Lüftungsrelais
- Relais für Heizungsgebläsemotor
Motorraum
Hauptbox
Es befindet sich neben der Batterie.
Beschreibung
| R1 | |
| R2 | |
| R3 | |
| R4 | |
| R5 | Motorsteuerrelais |
| R6 | Anlasserrelais |
| R7 | Scheibenwischermotor-Relais (EIN/AUS) |
| R8 | |
| R9 | Hauptstromkreisrelais der Zündung |
| R10 | Scheibenwischermotor-Relais (Wischer niedrige/hohe Geschwindigkeit) |
| R11 | Scheinwerferreinigungsrelais |
| R12 | |
| R13 | |
| R14 | Relais für elektromagnetische Kupplung des Klimakompressors |
| 1 | 20A Elektronisches Motorsteuergerät |
| 2 | 25A Anlasser |
| 3 | Summer 20A |
| 4 | 10A Klimaanlage |
| 5 | 15A Scheibenwischer/-wascher |
| 6 | Reservieren |
| 7 | Steuergerät ESP 15A (Fahrzeugstabilitätskontrolle) |
| 8 | 10A Scheinwerfer, Scheibenwaschdüsenheizungen |
| 9 | 7,5 A Servolenkung |
| 10 | 10A Leuchtweitensteuergerät |
| 11 | 30A Scheibenwischer |
| 12 | 30A Scheibenwischer |
| 13 | 7,5 A ESP-Steuergerät (Vehicle Stability Control) |
| 14 | 10A Motormanagement |
| 15 | 10A Elektronisches Motorsteuergerät |
| 16 | 7,5 A Antiblockiersystem (ABS) |
| 17 | Reservieren |
| 18 | Reservieren |
| 19 | 5/10/15A Steuergerät Leuchtweitenregulierung, Leuchtweitenregulierung, Xenonscheinwerfer |
| 20 | Leuchtweitenregulierung 5A |
| 21 | Reservieren |
| 22 | Reservieren |
| 23 | Standheizung 20A |
| 24 | 30A Batteriespannung |
| 25 | 30A Batteriespannung |
| 26 | Reservieren |
| 27 | Reservieren |
| 28 | 60A Steuergerät zum Öffnen/Schließen der Heckklappe (Hintertür) |
| 29 | 40A Antiblockiersystem (ABS) |
| 30 | 60A Steuergerät zum Öffnen/Schließen der Heckklappe (Hintertür) |
| 31 | 60 A Sicherungs-/Relaiskasten Instrumententafel |
| 32 | 40A Antiblockiersystem (ABS) |
| 33 | 60 A Hauptzündkreisrelais, Sicherungs-/Relaiskasten, Instrumententafel |
| 34 | 60A Steuergerät zum Öffnen/Schließen der Heckklappe (Hintertür) |
| 35 | 30A/40A Lüftermotor |
| 36 | 20A/30A Lüftermotor |
| 37 | Adaptives Scheinwerfersystem – AFL |
| 38 | Reservieren |
Zusatzbox
Beschreibung
Typ 1
- –
- 60A Glühkerzensteuergerät
- 30A Kraftstofffilterheizungsrelais
- 60A Glühkerzensteuergerät
R3 – Kraftstofffilterheizungsrelais
Typ 2
R2, R3 – Kraftstoffheizungsrelais
- –
- 30A Anlasser
- –
- Summer 20A
Rüssel
Diese Einheit befindet sich im Kofferraum links im Handschuhfach.
Beschreibung
| 1 | Reservieren |
| 2 | Reservieren |
| 3 | 40A elektrischer Stuhl |
| 4 | 40A Beheizbare Heckscheibe |
| 5 | 40A elektrischer Stuhl |
| 6 | Fensterheber 30A – rechts hinten |
| 7 | Fensterheber 30A – hinten links |
| 8 | 15A Sitzheizung hinten rechts |
| 9 | 15A Diebstahlsicherung, Hupe |
| 10 | Kraftstoffpumpe 20A |
| 11 | Batteriespannung 25A |
| 12 | 12A Sitzheizung – hinten links |
| 13 | Elektrischer Stecker des Anhängers 20A |
| 14 | 15A Heckscheibenwischer |
| 15 | 15A Sitzheizung, Sitzbelüftungssystem vorn links |
| 16 | 15A Sitzheizung hinten rechts |
| 17 | 15A Anschluss für Zusatzgeräte |
| 18 | 30A Heckklappe/Heckklappenschloss |
| 19 | 10A Batteriespannung |
| 20 | 7,5A Zentralverriegelung |
| 21 | 5A Volumenänderungssensor (Diebstahlsicherung) |
| 22 | Kofferraumschloss-Fernbedienung 30A |
| 23 | 7,5 A Diebstahlwarndraht am Glas (Glasbruchalarm-Diebstahlsensor) |
| 24 | Batteriespannung 25A |
| 25 | 10A Federungskontrollsystem |
| 26 | 25A Zündschalter |
| 27 | 5A Sitzbelegungssensor, Reifendruckkontrollsystem, Regensensor, Klimaanlage |
| 28 | 7,5 A Parksensoren |
| 29 | Reservieren |
Einige Elemente des Relais können auf der Rückseite befestigt werden.
Relais
Beschreibung
| 5 | Heckscheibenwischer |
| 6 | Klemme 15 |
| 7 | Beheizbarer linker Rücksitz |
| 8 | Beheizbarer rechter Rücksitz |
| 9 | Heizbare Heckscheibe |
| 10 | Summer/Diebstahlalarm |
| 11 | Benzinpumpe |
| 12 | Einzelschloss/Tankklappe |
