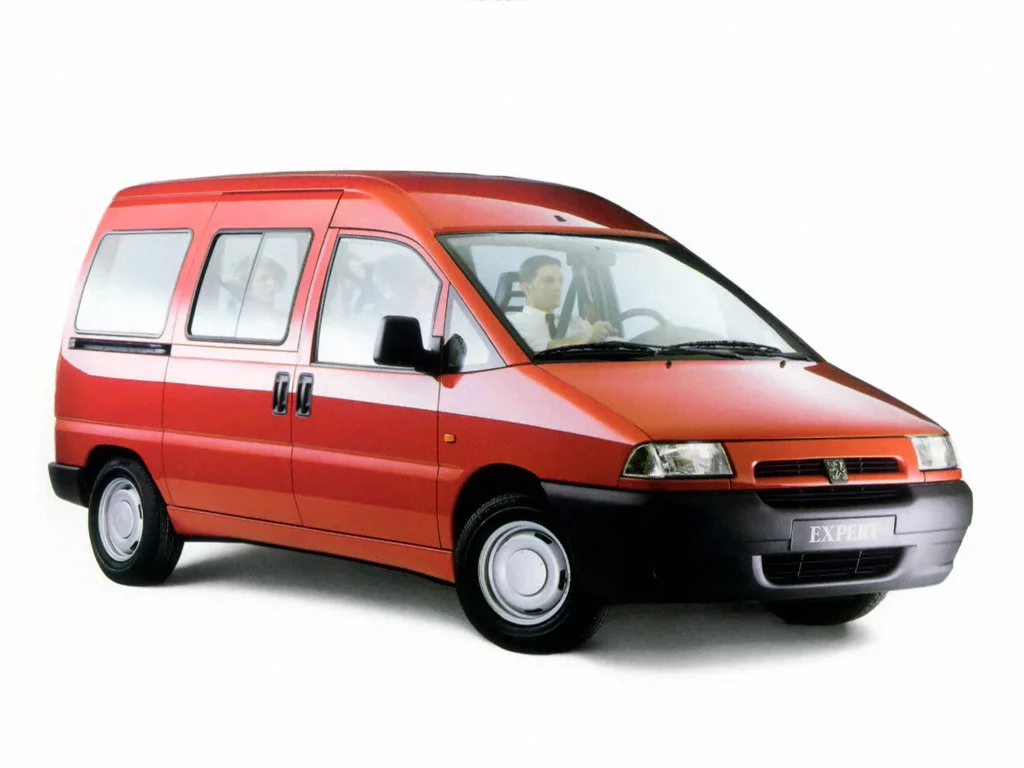

Peugeot Expert (2005-2006) – Belegung Sicherungskasten und Relais
Diagramme von Sicherungskästen und Relais – Peugeot Expert
Gilt für Fahrzeuge hergestellt in:
2005, 2006.
Sicherungskasten im Motorraum
| Nummer | Ampere [A] | Beschreibung |
| 1 | zwanzig | Benzinpumpe |
| 2 | 10 | Abblendlicht rechts |
| 3 | 10 | Linkes Abblendlicht |
| 4 | 25 | Scheinwerferwaschanlage |
| 5 | – | Abstellgleis |
| 6 | 10 | Wegfahrsperre |
| 7 | 10 | Katalysatorsensor |
| 8 | zwanzig | Anhängerkupplung |
| 9 | 25 | Lüfterbaugruppe 1-120W |
| dreißig | Lüfterbaugruppe 1-180W | |
| 10 | fünfzehn | Nebellichter |
| 11 | – | Nicht benutzt |
| 12 | 10 | Fernlicht links |
| 13 | 10 | Rechte Ampel |
| MF1 | 70 | Motorlaufrelais |
| MF2 | 70 | ABS-Steuergerät;Zündschloss. |
| MF3 | dreißig | Gebläse;Klimaanlage. |
| MF4 | dreißig | Lüftermontage |
Sicherungskasten auf dem Armaturenbrett
| Nummer | Ampere [A] | Beschreibung |
| 1 | – | Nicht benutzt |
| 2 | 10 | Diagnosesteckdose;ABS-Steuergerät;
Rücklichter; Beheizte Spiegel. |
| 3 | – | Nicht benutzt |
| 4 | 5 | Instrumententafel;Überdrehzahlsummer;
Geschwindigkeitssensor; Sensor für das Vorhandensein von Wasser im Dieselkraftstofffilter. |
| 5 | fünfzehn | Tempomat;Bremsschalter;
Kupplungsschalter; Bremslichter. |
| 6 | 5 | Innenbeleuchtung;Instrumententafel;
Tontechnik. |
| 7 | dreißig | Heizbare Heckscheibe |
| 8 | dreißig | Fahrgastraumschutzeinheit. |
| 9 | 5 | Fahrgastraumschutzeinheit. |
| 10 | – | Nicht benutzt |
| 11 | 5 | Lüfterbaugruppenrelais;Kompressorrelais. |
| 12 | 10 | Elektrische Fensterheber;Gebläserelais;
Schalter für Heckscheibenheizung; Klimaanlage; Druckschalter. |
| 13 | fünfzehn | Notfall-Lichter |
| 14 | dreißig | Elektrische Fensterheber |
| 15 | – | Nicht benutzt |
| 16 | – | Nicht benutzt |
| 17 | zwanzig | Horn |
| 18 | zwanzig | Nebelschlussleuchte |
| 19 | 5 | Tempomat;Summer leuchtet;
Instrumententafelbeleuchtung; Tontechnik; Schalter für Heckscheibenheizung; Warnblinkschalter; Bedienfeld der Klimaanlage. |
| 20 | 5 | Scheinwerfer-Höhenverstellschalter;Standlicht vorne links und rechts. |
| 21 | 5 | Positionslichter hinten links und hinten rechts;Kennzeichenbeleuchtung. |
| 22 | – | Nicht benutzt |
| 23 | zwanzig | Feuerzeug |
| 24 | 10 | Tontechnik |
| 25 | 10 | Lichter am Summer;Elektrische Spiegel;
Fahrtrichtungsanzeiger. |
| 26 | dreißig | Scheibenwischer-Timer;Scheibenwischer;
Waschanlage und Waschpumpe. |
| 27 | – | Nicht benutzt |
| 28 | 5 | Instrumententafel;Relais für elektrische Fensterheber. |
