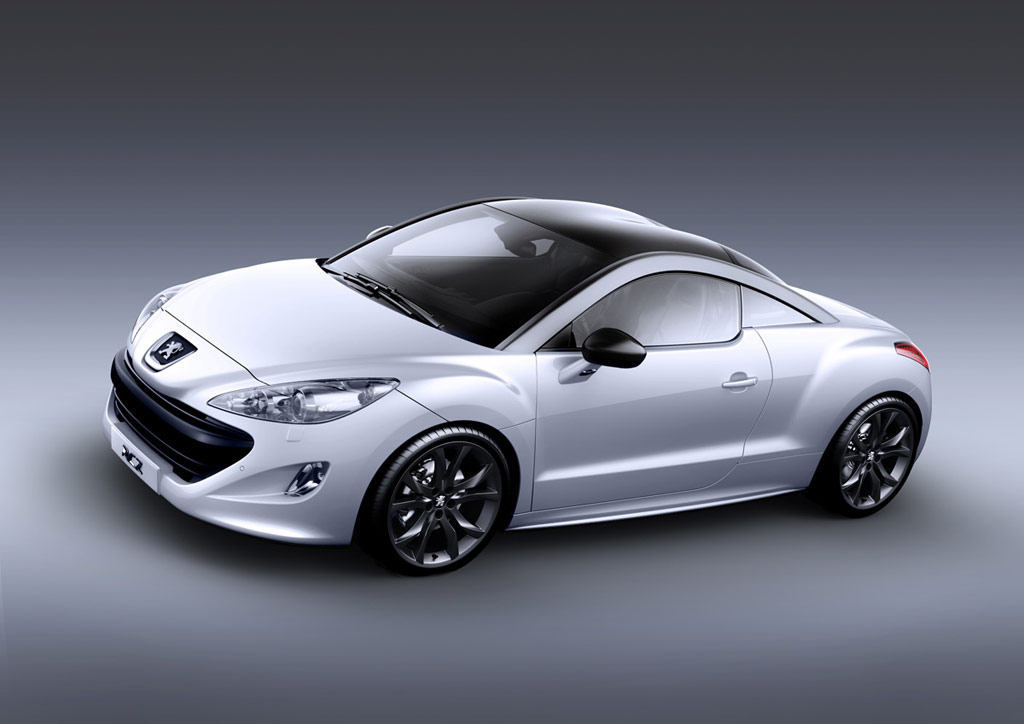

Peugeot RCZ (2009-2010) – Belegung Sicherungskasten und Relais
Diagramme von Sicherungskästen und Relais – Peugeot RCZ
Gilt für Fahrzeuge hergestellt in:
2009, 2010.
Sicherungskasten im Armaturenbrett
Fahrzeuge mit Linkslenkung: Der Sicherungskasten befindet sich unten am Armaturenbrett (linke Seite). Es besteht aus zwei Kästen.
Drehen Sie die Schraube eine Vierteldrehung nach links, lösen Sie die Abdeckung, indem Sie an der oberen rechten Ecke ziehen, entfernen Sie die Abdeckung vollständig und drehen Sie sie um.
Fahrzeuge mit Rechtslenkung: befindet sich unten auf dem Armaturenbrett (auf der linken Seite im Handschuhfach). Es besteht aus zwei Kästen.
Öffnen Sie die Abdeckung des Handschuhfachs, schieben Sie die Öffnungsführung nach links, um die erste Kerbe zu passieren, öffnen Sie die Abdeckung des Handschuhfachs vollständig, drehen Sie die Schraube um eine Vierteldrehung nach links, lösen Sie die Abdeckung des Sicherungskastens, indem Sie an der oberen rechten Ecke ziehen, und nehmen Sie sie ab die Abdeckung vollständig und drehen Sie sie um.
Armaturenbrett-Sicherungskasten 1
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| F1 | — | Nicht benutzt |
| F2 | dreißig | Bodenblockierung und Blockierung |
| F3 | 5 | Airbag-Steuergerät, aktive Motorhaube und Gurtstraffer |
| F4 | 10 | Kupplungspedalschalter;Elektrochromer Rückspiegel;
Automatische Übertragung; Schalt- und Schutzeinheit |
| F5 | dreißig | One-Touch-Fensterheber;Strom für klappbare Spiegel |
| F6 | — | Nicht benutzt |
| F7 | 5 | Deckenleuchten vorne und hinten;Kartenleselampen;
Beleuchtung der Sonnenblende; Handschuhfachbeleuchtung |
| F8 | zwanzig | Tontechnik;Audio/Telefon;
Multifunktionsbildschirm; Reifenunterdruckerkennung; Uhr |
| F9 | dreißig | 12V Steckdose |
| F10 | fünfzehn | Lenkradsteuerung |
| F11 | fünfzehn | Niedrigstrom-Zündschalter |
| F12 | fünfzehn | Instrumententafel;Klimaanlage;
Fahrersitzspeicher; Regen- und Sonnensensor; Airbags. |
| F13 | 5 | Motor-Sicherungskasten;Aktive Maske. |
| F14 | fünfzehn | Multifunktionsbildschirm;Anzeige der Sicherheitsgurt- und Beifahrer-Frontairbag-Warnleuchte;
Bildschirm der Instrumententafel; Verstärker; Bluetooth-System; Parksensor-Controller; Peugeot Connect-USB. |
| F15 | dreißig | Blockieren und Verklemmen |
| F17 | 40 | Abtauen der Heckscheibe und der Seitenspiegel |
| Pssst | — | PARC-Shunt |
Armaturenbrett-Sicherungskasten 2
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| G36 | dreißig | HiFi-Verstärker |
| G37 | dreißig | Beifahrersitz-Memory-Einheit |
| G38 | dreißig | Fahrersitz-Memory-Einheit |
| G39 | 5 | Beleuchtungsspeichereinheit |
| G40 | dreißig | Beheizbare Fahrer- und Beifahrersitze |
Motorraum
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| F1 | zwanzig | Stromversorgung für Motorsteuergerät, Einspritzpumpe und AGR-Magnetventile (Diesel), Injektoren (Diesel) |
| F2 | fünfzehn | Horn |
| F3 | 10 | Vorwärtsspritze |
| F4 | zwanzig | Tagfahrlicht |
| F5 | fünfzehn | Luftströmungssensor;Kühlmittelpumpe, Ölpumpe;
Thermostat; Abblaseheizung (Benzin); Bypassventile und AGR-Magnetventile (Diesel); Diesel (Diesel) Heizung. |
| F6 | 10 | Lenkwinkelsensor;ABS/ESP-Steuergerät;
ESP-Steuergerät. |
| F7 | 10 | Servolenkungssteuerung;Automatische Übertragung;
Motorkühlmittelstandsensor; Bremsschalter mit Doppelfunktion. |
| F8 | 25 | Anlassersteuerung |
| F9 | 10 | Diagnosesteckdose;Richtungsscheinwerfer;
Pumpe für Dieselpartikelfilter. |
| F10 | dreißig | Stellglieder Motorsteuerung (Benzin: Zündspulen, Magnetventile, Einspritzdüsen, Kraftstoffpumpe (Diesel: Magnetventile, Heizungen) |
| F11 | 40 | Klimaanlagengebläse |
| F12 | 40 | Scheibenwischer langsam/schnell |
| F13 | 40 | Stromversorgung der eingebetteten Systemschnittstelle (Zündung positiv) |
| F14 | — | Nicht benutzt |
| F15 | 10 | Rechter Fernlichtscheinwerfer |
| F 16 | 10 | Fernlicht links |
| F17 | fünfzehn | Abblendlicht auf der linken Seite |
| F18 | fünfzehn | Abblendlicht rechts |
| F19 | fünfzehn | Solenoid mit variabler Ventilsteuerung;Sauerstoffsensoren (Benzin);
Magnetventile (Diesel). |
| F20 | 10 | Magnetventile für Turbinenauslass und Kanisterspülung (Benzin);Luftmassenmesser (1,6 I THP 200);
Wasser im Diesel (Diesel) Sensor. |
| F21 | 5 | Lüftersteuerung. Turbopumpe (Benzin);Valvetronic-Motor (1.6 I THP 200) |
Sicherungen über der Batterie
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| F1 | — | Nicht benutzt |
| F2 | 5 | Dual-Action-Bremsschalter |
| F3 | 5 | Batterieladegerät |
| F4 | 25 | ABS/ESP-Magnetventile |
| F5 | — | Nicht benutzt |
| F6 | fünfzehn | Automatische Übertragung |
| F7* | 80 | Baugruppe Servolenkungspumpe |
| F8* | 60 | Lüftermontage |
| F9* | 70/30 | Heizung (Diesel);Valvetronic Elektromotor (1.6 I THP 16V). |
| F10* | 40 | Elektrische ABS/ESP-Pumpeneinheit |
| F11* | 100 | Schalt- und Schutzeinheit. |
| F12* | — | Nicht benutzt |
| * Midi- und Maxi-Sicherungen bieten zusätzlichen Schutz für elektrische Anlagen. |
Zuordnung von Maxi-Sicherungen
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| MF1* | — | Nicht benutzt |
| MF2* | dreißig | Anhänger-Sicherungskasten |
| MF3* | 50 | Sicherungskasten im Armaturenbrett |
| MF4* | 80 | Eingebaute Systemschnittstelle |
| MF5* | 80 | Eingebaute Systemschnittstelle |
| MF6* | — | Nicht benutzt |
| MF7* | dreißig | Beheizte Sitze |
| MF8* | zwanzig | Scheinwerferwaschanlage |
| * Midi- und Maxi-Sicherungen bieten zusätzlichen Schutz für elektrische Anlagen |
