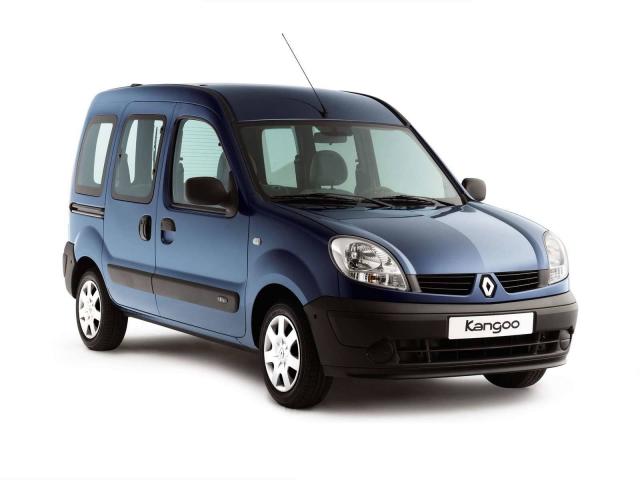

Renault Kangoo I (1997-2008) – Belegung Sicherungskasten und Relais
Sicherungs- und Relaiskastendiagramme – Renault Kangoo I
Gilt für Fahrzeuge hergestellt in:
1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007 und 2008.
Motorraum
Es befindet sich links neben dem Schalter.
Beschreibung
| 1 | (30A) Motormanagement (Einspritzsystem) |
| 2 | (30A) Lüftermotorsteuerung (einige Modelle) |
| 3 | (5A) Motormanagement (D7F726) |
| 4 | – |
| 5 | (15A) Motormanagement |
| 6 | (70A) ECU für Vorwärmsystem |
| 7 | (50A) Steuerung des Kühlgebläsemotors |
| 8 | (60A) Kombischalter;Tagfahrlicht (ausgewählte Modelle);
Sicherungs-/Relaiskasten; Dashboard (F4-F9); Relais des Hauptstromkreises der Zündung. |
| 9 | (25A) Antiblockiersystem (ABS) |
| 10 | (60A) Antiblockiersystem (ABS) |
| 11 | (60A) Zentralverriegelung (bestimmte Modelle);Kombischalter;
Sicherungs-/Relaiskasten; Instrumententafel (F35) (einige Modelle); Warnleuchten (einige Modelle); Zündschloss. |
| 12 | (40A) A/C/Heizgebläse-Steuermodul;A/C/Heizgebläsemotor. |
Relais
Beschreibung
| a | D7F744, F8Q: Nicht verwendet; F9Q, K9K: Elektroheizstabrelais ; F9Q790 (4×4): Heizstabrelais 2 und W; K4M750: Motorlüfterrelais. |
| b | D7F744: Magnetventilrelais; Flüssiggas F8Q, F9Q, K9K: Nicht verwendet; F9Q790 (4×4): Motorkühlgebläse 2-Gang-Relais; K4M750: Kraftstoffpumpenrelais. |
| c | D7F744, F8Q, F9Q790 (4×4): Servolenkungspumpenrelais; F9Q, K4M750, K9K: Nicht verwendet. |
| d | D7F744, F8Q, K4M750: Nicht verwendet; F9Q, K9K: Elektroheizstabrelais ; F9Q790 (4×4): Heizstabrelais 1. |
| E | D7F744, F8Q, F9Q, K9K: Nicht verwendet; F9Q790 (4×4): Relais für elektrisches Kühlgebläse der 1. Geschwindigkeit; K4M750: Relais für elektrisches Kühlgebläse mit niedriger Drehzahl (Fahrzeuge mit Klimaanlage). |
| f | D4F, D7F744: Nicht verwendet; K7J: Anlasserrelais F8Q: Kühlerlüfterrelais F9Q , K9K: Servolenkungspumpenrelais;K4M752: Nicht verwendet. |
| g | D7F744: Abschaltrelais für Kraftstoffpumpe; Flüssiggas F8Q, F9Q, K4M750, K9K: Nicht verwendet; F9Q790 (4×4): Kraftstoffpumpenrelais. |
| h | D4F, D7F744, F9Q, K7J, K4M752, K9K: Einspritzsperrrelais; F8Q: Höhenkorrekturrelais. |
| J | D7F744, F8Q, F9Q, K9K: Nicht verwendet; F9Q790 (4×4): Leistungsrelais der Dieseleinspritzung ECU; K4M750: Einspritzsperrrelais. |
| k | D7F744, F8Q, F9Q, K9K: Kühlerlüfterrelais für niedrige Drehzahl (Fahrzeuge mit Klimaanlage); D4F, F9Q, K7J, K4M752, K9K: Motorlüfterrelais (Fahrzeuge mit Klimaanlage). |
| L | D4F, D7F744, K4M752, K7J: Kraftstoffpumpenrelais; F8Q: Relais „+“ nach Zündung / „+“ vor Zündung; F9Q, K9K: Elektrolüfterrelais des Motorkühlsystems. |
| m | D4F, D7F744, K7J: Elektromotor-Kühlgebläserelais; D4F, K7J: E-Lüfter leicht niedrige Drehzahl (Fahrzeuge mit Klimaanlage); F8Q, F9Q: Dieselheizungsrelais ; K4M752: Relais Elektrolüfter mit niedriger Drehzahl des Motorkühlsystems bei Fahrzeugen mit Klimaanlage; K9K: Nicht verwendet. |
Passagierabteil
Es befindet sich auf der linken Seite des Armaturenbretts.
Beschreibung
| 1 | – |
| 2 | (10A) Audio/Navigation;Uhr;
Multifunktionsanzeige; elektrische Außenspiegel; Telefon. |
| 3 | (15A) Multifunktions-Steuermodul |
| 4 | (30A) Thermosicherung (F2/F3) |
| 5 | (30A) Anhängersteckdose |
| 6 | (10A) Diebstahlsicherung (einige Modelle);Diagnosestecker (DLC);
Wegfahrsperre; Armaturenbrett; Multifunktionale Steuereinheit. |
| 7 | (30A) Beheizbare Heckscheibe |
| 8 | (30A) Multifunktionales Steuermodul |
| 9 | (15A) Nebelscheinwerfer |
| 10 | – |
| 11 | – |
| 12 | – |
| 13 | – |
| 14 | (15A) Relais für elektromagnetische Kupplung des Klimakompressors (einige Modelle);Heckscheibenwischer und -wascher;
Rücklichter; Scheibenwischer und -wascher. |
| 15 | (20A) Multifunktions-Steuermodul;Scheibenwischer/-wascher. |
| 16 | (15A) Bremslichtschalter (Bremspedalstellungssensor);Diagnosestecker (DLC);
Kombiinstrument; Elektronisches Steuergerät SRS; Telefon; Automatikgetriebe-Wahlsperrrelais. |
| 17 | (10A) Antiblockiersystem (ABS) |
| 18 | (2A) Steuergerät für Diebstahlsicherung (einige Modelle);Multifunktionales Steuermodul. |
| 19 | (25A) Elektrische Fensterheber |
| 20 | (25A) Elektrische Fensterheber |
| 21 | (20A) Sitzheizungen (einige Modelle) |
| 22 | (20A) Lukas |
| 23 | – |
| 24 | (15A) Klimaanlagensteuermodul (LHD) |
| 25 | (15A) Audio-/Navigationssystem;Sicherung für Zigarettenanzünder;
Multifunktionale Steuereinheit; Hauptrelais der Zündung. |
| 26 | (25A) Bedienfeld Klimaanlage/Heizung |
| 27 | (10A) Linkes Fernlicht;Indikator gesetzt. |
| 28 | (10A) Rechter Scheinwerfer – Fernlicht |
| 29 | (10A) Linker Scheinwerfer – Abblendlicht, Leuchtweitenregulierung |
| 30 | (10A) Rechter Scheinwerfer – Abblendlicht, Leuchtweitenregulierung, Kombiinstrument |
| 31 | (10A) Klima-/Heizungsbedienfeld, Audio-/Navigationssystem, Zentralverriegelung, Zigarettenanzünder, Multifunktionsdisplay, Alarmanlage, Heckscheibenheizungsschalter, Kombiinstrument, Seitenmarkierung vorn links, Kennzeichenbeleuchtung, Multifunktionssteuergerät, Schiebedach-Auspuffleuchte Schalter |
| 32 | (10A) Elektrische Fensterheber, Sitzheizung, vordere rechte Seitenmarkierung, Schalterbeleuchtung, Wahlschalter für Automatikgetriebe |
| 33 | (10A) Instrumententafel, Nebelschlussleuchten |
| 34 | (15A) Hupe |
| 35 | (10 A) Anzeigen/Alarme (einige Modelle), Multifunktions-Schaltkasten |
| 36 | (10A) Beheizte Außenspiegel |
| 37 | – |
| 38 | – |
| 39 | – |
Es gibt auch eine Relaisbox in der Nähe.
Beschreibung
| a | Alarmsummer, wenn die Außenbeleuchtung nicht ausgeschaltet wird |
| b | Scheibenwischerrelais |
| c | Relaisunterbrecher für Fahrtrichtungsanzeiger und Alarm |
| d | Unbenutztes Heckwischerrelais |
| E | Relais für beheizbare Heckscheibe |
| g | Relais „+“ nach der Zündung / „+“ vor der Zündung |
| h | Relais „+“ nach der Zündung / „+“ vor der Zündung; Klimakompressorrelais. |
| i | Nebelscheinwerferrelais; Türschloss-Fernbedienungsempfänger. |
| J | Kraftstoffstandsensor-Relais (1061) (Benzin-/LPG-Anlagen) |
| k | Relais für elektrische Türschlösser |
| L | Empfänger für die Fernbedienung von Türschlössern |
| m | Relais für festes Abblendlicht |
| n | Tagfahrlichtrelais |
| o | Hauptrelais Tagfahrlicht (Fahrzeuge mit Automatikgetriebe) |
| P | Hauptrelais Tagfahrlicht (Fahrzeuge mit Schaltgetriebe) |
| Q | Empfänger für die Fernbedienung von Türschlössern |
