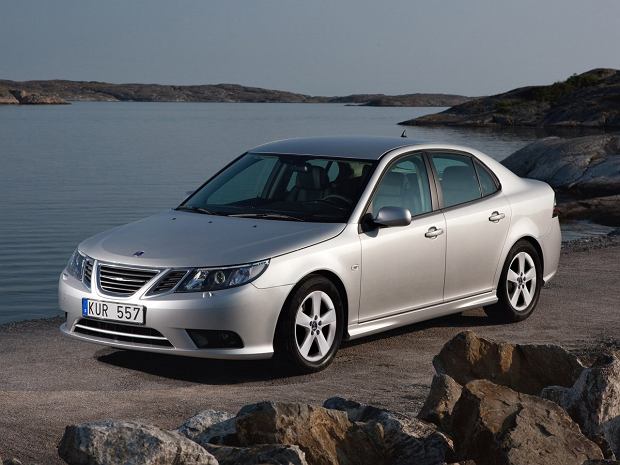

Saab 9-3 (2006) – Belegung Sicherungskasten und Relais
Sicherungs- und Relaiskastendiagramme – Saab 9-3
Gilt für Fahrzeuge hergestellt in:
2006.
Armaturenbrettsicherungen
Nummer | Ampere [A] | Beschreibung |
---|---|---|
1 | fünfzehn | Lenkradsperre |
2 | 5 | Lenksäuleneinheit;Zündschloss. |
3 | 10 | Lautsprechersystem;CD-Player;
CD-Wechsler in der Kabine; SID. |
4 | 10 | Die Haupteinheit des Instruments;Manuelle Klimatisierung;
Automatische Klimaanlage (ACC). |
5 | 7.5 | Steuermodul in der Eingangstür;Schaltsperre Feststellbremse (Automatikgetriebe). |
6 | 7.5 | Bremslichtschalter |
7 | zwanzig | Sicherungstafel im Armaturenbrett;Tankklappe. |
8 | dreißig | Steuergerät Tür Beifahrerseite |
9 | 10 | Sicherungskasten am Armaturenbrett |
10 | dreißig | Anhängersteckdose;Steckdose im Handschuhfach zwischen den Sitzen. |
11 | 10 | Datenlinkverbindung (Diagnose) |
12 | fünfzehn | Innenbeleuchtung inklusive Handschuhfach |
13 | 10 | Zubehör |
14 | zwanzig | Radio, Soundsystem;Systemsteuerung, p
Infotainment-System. |
15 | dreißig | Steuermodul Fahrertür |
16 | 5 | Fahrgasterkennungssystem |
17 | – | – |
18 | 7.5 | Manuelle Klimaanlage |
19 | – | – |
20 | 7.5 | Leuchtweitenregulierungsschalter |
21 | 7.5 | Lautsprechersystem;Bremslichtstecker;
Manuelle Klimatisierung; Kupplungspedalschalter. |
22 | dreißig | Feuerzeug |
23 | 40 | Kabinenventilator |
24 | 7.5 | Airbag-Steuermodul |
25 | – | – |
26 | 5 | Giersensor (Fahrzeuge mit ESP) |
27 | – | – |
Kofferraum-Sicherungskasten, Sportlimousine
Kofferraum-Sicherungskasten, Cabrio
Nummer | Ampere [A] | Ops |
---|---|---|
1-5 | max | – |
6 | dreißig | Steuergerät in der linken Hintertür |
7 | dreißig | Steuergerät in der rechten Hintertür |
8 | zwanzig | Anhänger |
9 | – | – |
10 | dreißig | Bremslicht links;Blinker hinten rechts;
Rücklicht rechts; Rückfahrscheinwerfer rechts; Hoch angebrachtes Bremslicht; Anhängerbeleuchtung. |
11 | – | – |
12 | – | – |
13 | – | – |
14 | – | – |
15 | fünfzehn | Sitzheizung, linker Sitz |
16 | fünfzehn | Sitzheizung, rechter Sitz |
17 | 7.5 | Automatisch abblendender Rückspiegel;Regensensor, |
18 | fünfzehn | Schiebedach |
19 | 7.5 | Telematik (OnStar) |
20 | 7.5 | DVD-Player (Navigationssystem) |
21 | 7.5 | Saab Einparkhilfe (SPA);Steuermodul hintere Tür |
22 | dreißig | Verstärker, Soundsystem III |
23 | – | – |
24 | 10 | Ein Bewegungssensor;CD-Wechsler im Kofferraum |
25 | dreißig | Elektrisch verstellbarer Fahrersitz mit Memory |
26 | dreißig | Rechtes Bremslicht;Blinker hinten links;
Linkes Rücklicht; Nebelschlussleuchte; Linkes Rückfahrlicht; Kennzeichenbeleuchtung; Kofferraumbeleuchtung; Anhängerbeleuchtung. |
27 | 10 | Cabriolet:Lordosenstütze,
elektrisch verstellbarer Vordersitz. |
28 | fünfzehn | Telematik |
29 | – | – |
Sicherungskasten im Motorraum
Nummer | Ampere [A] | Beschreibung |
---|---|---|
1 | – | – |
2 | 10 | Motorsteuerungsmodul;Steuergerät für Automatikgetriebe. |
3 | zwanzig | Horn |
4 | 10 | Motorsteuerungsmodul;Batterieschalter. |
5 | – | – |
6 | 10 | Schalthebel für Automatikgetriebe;Kupplungspedalschalter. |
7 | – | – |
8 | 5 | Unterdruckpumpenrelais (Bremsanlage) |
9 | – | – |
10 | – | – |
11 | – | – |
12 | 10 | Wasserpumpe für Heckscheibenwaschanlage |
13 | – | – |
14 | – | – |
15 | dreißig | Waschwasserpumpe, Scheinwerfer |
16 | dreißig | Standlicht vorne rechts;Blinker vorne rechts;
Blinker links und rechts; Fernlicht rechts; Linkes Abblendlicht; Nebelscheinwerfer vorne links |
17 | dreißig | Scheibenwischermotor, niedrige Drehzahl |
18 | dreißig | Scheibenwischermotor, hohe Geschwindigkeit |
19 | zwanzig | Standheizung;Zuheizer. |
20 | 10 | Leuchtweitenregulierung |
21 | – | – |
22 | dreißig | Waschwasserpumpe, Windschutzscheibe |
23 | – | – |
24 | zwanzig | Flash-to-pass |
25 | zwanzig | Verstärker, Soundsystem II |
26 | dreißig | Blinker vorne links;Standlicht vorne links;
Nebelscheinwerfer vorne rechts; Abblendlicht rechts; Linkes Fernlicht. |
27-37 | max | – |
Relaisbelegung im Motorraum (2006)
R1 | Waschwasserpumpe, Windschutzscheibe |
R2 | – |
R3 | – |
R4 | – |
R5 | Flash-to-pass |
R6 | Horn |
R7 | – |
R8 | Anlasser |
R9 | Scheibenwischer EIN/AUS |
R10 | Wasserpumpe für Heckscheibenwaschanlage |
R11 | Zündung +15 |
R12 | Scheibenwischer, hohe/niedrige Geschwindigkeit |
R13 | – |
R14 | Waschwasserpumpe, Scheinwerfer |
R15 | – |
R16 | – |
Sicherungskasten vor der Batterie
Nummer | Ampere [A] | Beschreibung |
---|---|---|
1 | – | Luftpumpe, Sekundärluft |
2 | zwanzig | Benzinpumpe; beheizte Lambdasonden (Lambdasonde) |
2 | ||
3 | 10 | Klimakompressor |
4 | dreißig | Hauptrelais |
Relais: | ||
1 – | ||
2 – Klimakompressor | ||
3 – Beheizte Lambdasonden (Lambdasonde) | ||
4 – Hauptrelais, Motor (ECM/EVAP/Injektoren) |
