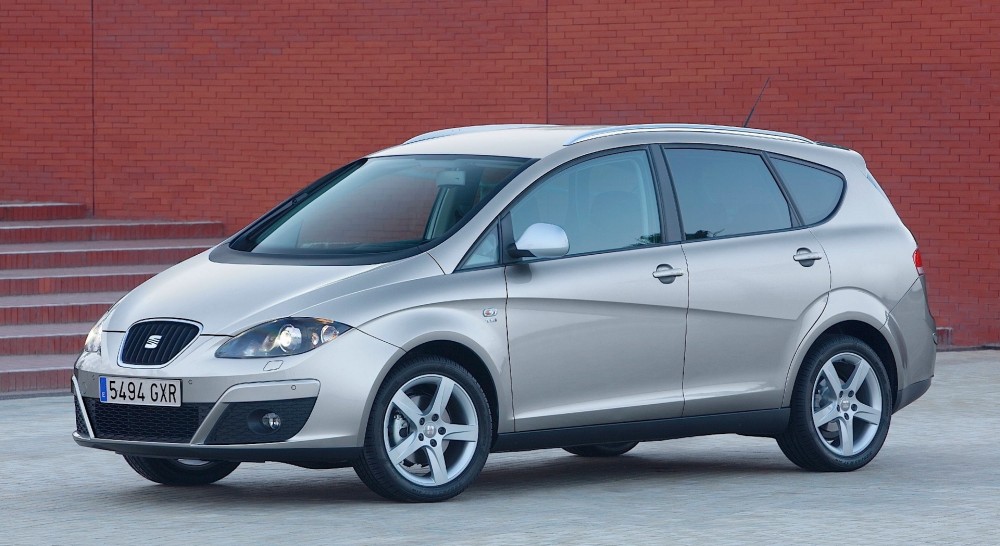

Seat Altea XL (2013-2014) – Belegung Sicherungskasten und Relais

Sicherungs- und Relaiskastendiagramme – Seat Altea XL

Gilt für Fahrzeuge hergestellt in:

2013, 2014.



Sicherungen auf der linken Seite des Armaturenbretts

Seat Altea XL (2013-2014) - Belegung Sicherungskasten und Relais

Nummer Beschreibung Ampere [A]
1 Leer
2 Leer
3 Leer
4 Leer
5 Leer
6 Leer
7 Leer
8 Leer
9 Airbag 5
10 RSE-Eingang (Dachscheibe) 10
11 Leer
12 Linker Xenon-Scheinwerfer 10
13 Instrumententafel (Ölstand);Kabelsteuerung (BCM);

Heizung;

ABS, ESC (ESP);

Parkpilot ;

Tor;

Durchflussmesser.

5
14 Übertragung;Servolenkung;

Bremslichtsensor;

Anhänger;

ABS, ESP;

Haldex;

Lichtschalter.

10
15 Beheizbare Frontscheibe;Instrumentenbeleuchtung;

Diagnose-Schalttafel;

Motorsteuerung;

Zusatzheizung;

AFS-Scheinwerfer;

Parkpilot .

10
16 Rechter Xenon-Scheinwerfer 10
17 Motorsteuerung;RSE-System mit START STOP. 10
18 Kombi / Hebel mit START STOP 5
19 Navigation/Radio mit START STOP fünfzehn
20 Parkpilot ( Parkassistent );Schalthebel;

ESP-Steuergerät.

10
21 Leer
22 volumetrischer Alarmsensor;Alarmhorn. 5
23 Diagnostik;Regensensor;

Lichtschalter.

10
24 Anhängerhaken-Vormontageassistent fünfzehn
25 Leer
26 Vakuumpumpe zwanzig
27 RSE Netzteil (Deckendisplay) ohne START STOP 10
28 Heckscheibenwischermotor zwanzig
29 Leer
30 Feuerzeug;Nest. zwanzig
31 Leer
32 Leer
33 Heizung 40
34 Leer
35 Leer
36 Leer
37 Leer
38 Leer
39 Anhängersteuergerät (Koppler) fünfzehn
40 Anhängersteuergerät (Anzeigen, Bremsen und linke Seite) zwanzig
41 Anhängersteuergerät (Nebellicht, Rückfahrlicht und rechte Seite) zwanzig
42 BCM-Verdrahtungsschaltanlage zwanzig
43 Trailer-Erstinstallation 40
44 Heizbare Heckscheibe 25
45 Elektrische Fensterheber (vorne) dreißig
46 Elektrische Fensterheber hinten dreißig
47 Motor (Kraftstoffsteuergerät, Benzinrelais) fünfzehn
48 Komfortsteuerung zwanzig
49 Heizungssteuerung 40
50 Beheizte Sitze dreißig
51 Schiebedach zwanzig
52 Scheinwerferwaschanlage zwanzig
53 Anhängerhaken-Vormontageassistent zwanzig
54 Taxi (Taxameter-Stromversorgung) 5
55 Anhängerhaken-Vormontageassistent zwanzig
56 Taxi (Sendeleistung) fünfzehn
57 Telefonstromversorgung mit START STOP 10
58 Zentralverriegelung dreißig

Motorraum, linke Seite

Seat Altea XL (2013-2014) - Belegung Sicherungskasten und Relais

Nummer Beschreibung Ampere [A]
1 Scheibenwischer zwanzig
2 DQ200-Getriebe dreißig
3 Kabelsteuergerät 5
4 Abs zwanzig
5 AQ-Getriebe fünfzehn
6 Instrumententafel/Lenksäule 5
7 Zündschlüssel 40
8 Radio fünfzehn
9 Telefon;TomTom-Navigation. 5
10 Motorsteuerung 5
Motorsteuerung 10
11 Leer
12 Elektronische Kontrolleinheit 5
13 Versorgung des Einspritzmoduls fünfzehn
Stromversorgung des Dieseleinspritzmoduls dreißig
14 Spule zwanzig
15 Motorsteuerung 5
Pumpenrelais 10
16 Richtige Beleuchtung dreißig
17 Horn fünfzehn
18 Leer
19 Klar dreißig
20 Die Wasserpumpe 10
Motordrucksensorpumpe 1.8 zwanzig
21* Lambdasonde fünfzehn
22 Bremspedal;Geschwindigkeitssensor. 5
23* Motorsteuerung 5
Motorsteuerung 10
Motorsteuerung fünfzehn
24 AKF, Getriebeventil 10
25* ABS-Pumpe 40
26 Beleuchtung links 40
27* Motorsteuerung 40
Motorsteuerung 50
28 Leer
29* Elektrische Fensterheber (vorne und hinten) 50
Elektrische Fensterheber (vorne) dreißig
30 Zündschlüssel 50
* Stromstärke abhängig von der Motorisierung
