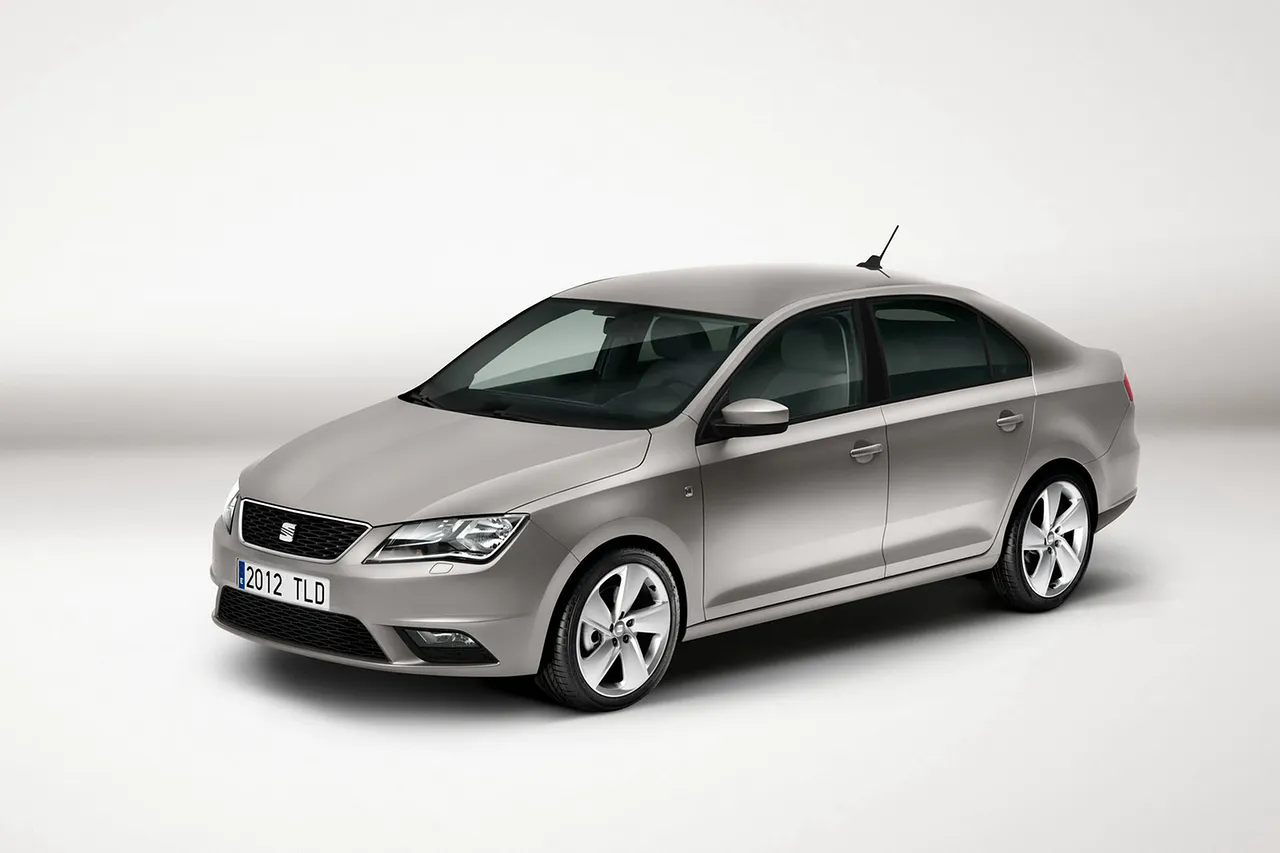

Seat Toledo (2012) – Belegung Sicherungskasten und Relais
Diagramme von Sicherungskästen und Relais – Seat Toledo
Gilt für Fahrzeuge hergestellt in:
2012.
Sicherungskasten im Armaturenbrett
Fahrzeuge mit Links- und Rechtslenkung
| Nummer | Beschreibung |
|---|---|
| 1 | S – Zündung |
| 2 | Start stop |
| 3 | Instrumententafel;Leuchtweitenregulierung;
Telefon; Ölstandsensor. |
| 4 | ABS/ESC-Steuergerät |
| 5 | Benzinmotor:Tempomat |
| 6 | Rückfahrlicht (Schaltgetriebe) |
| 7 | Schalter;Motorsteuergerät;
Automatische Übertragung. |
| 8 | Bremsschalter;Kupplungsschalter;
Lüfter. |
| 9 | Heizungsbedienfeld;Klimaanlagen-Controller;
Einparkhilfe; Elektrische Fensterheber; Kühlerlüfter; Scheibenwischerdüsen. |
| 10 | DC / DC-Wandler |
| 11 | Außenspiegelsteuerung |
| 12 | Steuergerät für Anhängerkupplung |
| 13 | Steuergerät für Automatikgetriebe;Automatischer Gangwahlschalter. |
| 14 | Leuchtweitenregulierung |
| 15 | Leer |
| 16 | Servolenkung;Geschwindigkeitssensor;
Motorsteuergerät. |
| 17 | Radio (START-STOPP);Tagfahrlicht. |
| 18 | Beheizte Spiegel |
| 19 | Zündeinlass |
| 20 | Motorsteuerung;Kraftstoffpumpensteuerung;
Benzinpumpe. |
| 21 | Rückfahrlicht (Automatikgetriebe);Nebelscheinwerfer mit CORNER-Funktion. |
| 22 | Heizungsbedienfeld;Klimaanlagen-Controller;
Telefon; Allgemeine Indikatorentabelle; Lenkwinkelsensor; Multifunktionslenkrad; Schlüsselsperre für Automatikgetriebe. |
| 23 | Innenbeleuchtung;Handschuhfach- und Kofferraumbeleuchtung;
Seitenlichter. |
| 24 | Das zentrale Steuergerät des Fahrzeugs |
| 25 | Leer |
| 26 | Heckscheibenwischer |
| 27 | Leer |
| 28 | Benzinmotor:AKF-Ventil,
Aufwärmen. |
| 29 | Injektion;Kühlmittelpumpe. |
| 30 | Benzinpumpe;Zündung;
Tempomat. |
| 31 | Lambdasonde |
| 32 | Hochdruck-Kraftstoffpumpe;Druckventil. |
| 33 | Motorsteuergerät |
| 34 | Motorsteuerung;Vakuumpumpe. |
| 35 | Tastenbeleuchtung;Kennzeichenbeleuchtung;
Parklicht; Scheinwerferwaschanlage. |
| 36 | Hauptträger |
| 37 | Nebelschlussleuchten;DC / DC-Wandler. |
| 38 | Nebellichter |
| 39 | Heizlüfter |
| 40 | Leer |
| 41 | Beheizbare Vordersitze |
| 42 | Heizbare Heckscheibe |
| 43 | Horn |
| 44 | Scheibenwischer |
| 45 | Verriegelung der hinteren Abdeckung;Zentralverriegelung. |
| 46 | Alarm |
| 47 | Feuerzeug;Steckdose im Kofferraum. |
| 48 | Abs |
| 49 | Fahrtrichtungsanzeiger;Bremslichter. |
| 50 | DC / DC-Wandler;Radio. |
| 51 | Elektrischer Fensterheber (Fahrer + hinten links) |
| 52 | Elektrischer Fensterheber (Beifahrer + hinten rechts) |
| 53 | Scheibenwaschanlage |
| 54 | Allgemeine Instrumententafel START-STOP;Modul unter dem Lenkrad;
Multifunktionslenkrad. |
| 55 | Steuergerät für Automatikgetriebe |
| 56 | Scheinwerferwaschanlage |
| 57 | Abblendlicht (linke Seite) |
| 58 | Abblendlicht (rechte Seite) |
Sicherungskasten im Motorraum
Version 1 und Version 2
| Nummer | Beschreibung |
|---|---|
| 1 | Generator |
| 2 | Leer |
| 3 | Innenraum (Version 1) / Sicherungsblock Stromversorgung (Version 2) |
| 4 | Elektrische Zusatzheizung (Variante 1) / Innenraum (Variante 2) |
| 5 | Innere |
| 6 | Kühlerlüfter;Steuergerät für Glühanlage. |
| 7 | Elektrohydraulische Servolenkung |
| 8 | Abs |
| 9 | Kühlerlüfter |
| 10 | Automatische Übertragung |
| 11 | Abs |
| 12 | Zentrale Steuereinheit |
| 13 | Elektrische Zusatzheizung |
