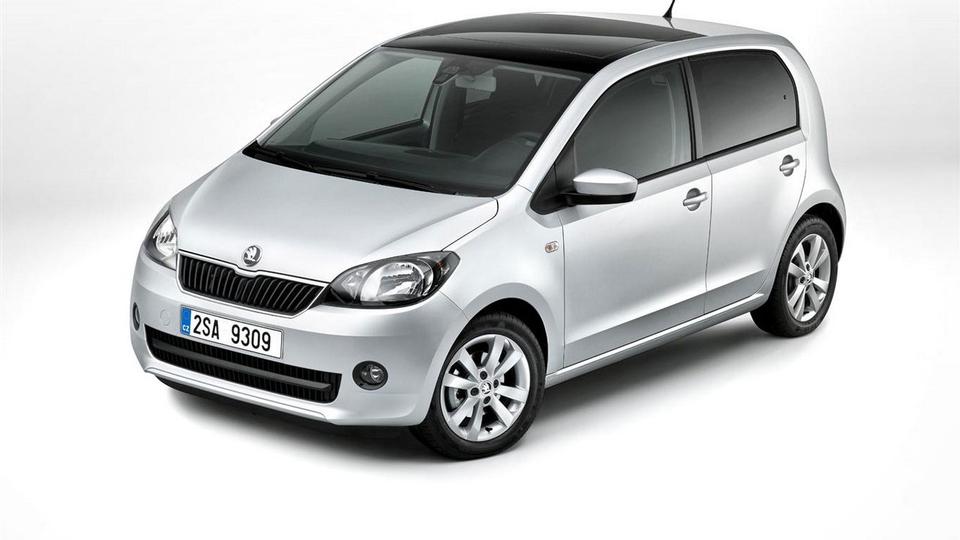

Skoda Citigo (2018-2019) – Belegung Sicherungskasten und Relais
Diagramme von Sicherungskästen und Relais – Skoda Citigo
Gilt für Fahrzeuge hergestellt in:
2018, 2019.
| Farbe sichern | maximale Intensität |
|---|---|
| Violett | 3 |
| Hellbraun | 5 |
| braun | 7.5 |
| rot | 10 |
| blau | fünfzehn |
| gelb | zwanzig |
| Weiß | 25 |
| Grün | dreißig |
| Orange | 40 |
Sicherungskasten unter dem Armaturenbrett
Die Sicherungen befinden sich unter dem Lenkrad an der Unterseite des Armaturenbretts.
| Nummer | Beschreibung |
|---|---|
| 1 | Klimaanlage, Diagnosestecker |
| 2 | Scheinwerfer-Reichweitensteuerung unterstützen;Einparkhilfe;
Einstellung der Position der elektrischen Außenspiegel; Sitzheizung. |
| 3 | Automatische Übertragung;Motorsteuerung;
Servolenkung; Bedienhebel unter dem Lenkrad; Kombiinstrument; Kühlerlüfter. |
| 4 | Airbag |
| 5 | Rückfahrscheinwerfer |
| 6 | Front- und Heckwischeranlage |
| 7 | Fernlicht – linke Seite |
| 8 | Fernlicht – rechte Seite |
| 9 | Nicht zugeordnet |
| 10 | Elektrisch beheizbare Außenspiegel;Diagnoseanschluss;
Regensensor. |
| 11 | Tagfahrlicht |
| 12 | Nicht zugeordnet |
| 13 | Fahrzeugbeleuchtung – linke Seite |
| 14 | Fahrzeugbeleuchtung – rechte Seite |
| 15 | Fahrzeug mit START-STOPP-System:Radio;
Fahrzeug ohne START-STOPP-System: Schalterbeleuchtung, Heizung, Automatikgetriebe, Lichtschalter, Kennzeichenbeleuchtung. |
| 16 | Fahrzeugbeleuchtung – Nebelschlussleuchte |
| 17 | Heckscheibenwischer |
| 18 | Panoramadach |
| 19 | Zentralverriegelung |
| 20 | Heizbare Heckscheibe |
| 21 | Rücklichter;Nebellichter. |
| 22 | Horn |
| 23 | Spannungsstabilisator (für START-STOP-System); Fahrzeugbeleuchtung (Fahrzeug ohne START-STOPP-System) |
| 24 | Scheinwerferblinker |
| 25 | Scheibenwischer |
| 26 | Fahrzeug mit START-STOPP-System:Fahrzeugbeleuchtung;
Fahrzeug ohne START-STOPP-System: Radio. |
| 27 | Schalten Sie die Signallichter ein;Bremslichter. |
| 28 | Schalthebel für Automatikgetriebe |
| 29 | Benzinpumpe |
| 30 | 2018:Motorsteuergerät, Kombiinstrument, Regensensor, Lenkradbedienhebel, Klimaanlage;
2019: Motorsteuergerät, Kombiinstrument, Lenkradbedienhebel, Kraftstoffpumpe. |
| 31 | 2018:Fahrzeugbeleuchtung – Abblendlicht (gilt für Fahrzeuge mit START-STOPP-System);
2019: Fahrzeugbeleuchtung. |
| 32 | Zentrales Steuerungssystem |
| 33 | Fahrzeugbeleuchtung – Standlicht |
| 34 | Innenbeleuchtung |
| 35 | Fahrzeugbeleuchtung – rechte Seite (gilt für Fahrzeuge ohne START-STOPP-System);Kombiinstrument (2019). |
| 36 | Fahrzeugbeleuchtung – linke Seite (gilt für Fahrzeuge ohne START-STOPP-System) |
| 37 | ESP |
| 38 | Leiste mit Tasten, Spannungswandler DC-DC (gilt für Fahrzeuge mit START-STOPP-System);Motorstart (2019). |
| 39 | Bedienhebel unter dem Lenkrad;Scheibenwaschanlage vorne und hinten. |
| 40 | Lambdasonde;Kühlerlüfter;
Gasventil; Öldruckventil; Aktivkohlefilterventil; Motorkomponenten (2019). |
| 41 | Bremspedalschalter;Kupplungspedalschalter;
Kühlerlüfter; Motorkomponenten. |
| 42 | Motorsteuerungssystem |
| 43 | 2018:Kraftstoffpumpe, Vakuumpumpe für Bremssystem;
2019: Vakuumpumpe für das Bremssystem, Klimaanlage. |
| 44 | Einspritzventile, Motorkomponenten, Kraftstoffpumpe |
| 45 | Zündspulen, Motorkomponenten |
| 46 | 12V Steckdose |
| 47 | Gebläse für Klimaanlage/Heizung |
| 48 | Sitzwärmer |
| 49 | Elektrische Fensterheber – richtig |
| 50 | Fahrzeugbeleuchtung – Tagfahrlicht, Fernlicht |
| 51 | Elektrische Fensterheber – links |
Sicherungskasten im Armaturenbrett
Bei Fahrzeugen mit START-STOPP-System befinden sich die Sicherungen auf der linken Seite des Armaturenbretts hinter einer Abdeckung.
| Nummer | Beschreibung |
|---|---|
| 1 | ABS/ESP |
| 2 | Eine Gruppe von Instrumenten |
| 3 | Radio |
| 4 | DC-DC-Spannungswandler;Motoranlasser;
Streifen mit Knöpfen. |
| 5 | Klimaanlage |
| 6 | Nicht zugeordnet |
| 7 | Nicht zugeordnet |
| 8 | Nicht zugeordnet |
| 9 | Fahrzeugbeleuchtung – rechte Seite |
| 10 | Fahrzeugbeleuchtung – linke Seite |
| 11 | Anlasser |
| 12 | DC-DC-Spannungswandler;ABS;
Kombiinstrument; Radio. |
Sicherungskasten im Motorraum
| Nummer | Beschreibung |
|---|---|
| 1 | ABS/ESP |
| 2 | Kühlerlüfter;Gebläse für Klimaanlage. |
| 3 | Kühlkontrollsystem;Zündung. |
| 4 | ABS/ESP |
| 5 | Batteriedatenmodul;Zündschloss. |
| 6 | Zündschloss;Anlasser. |
