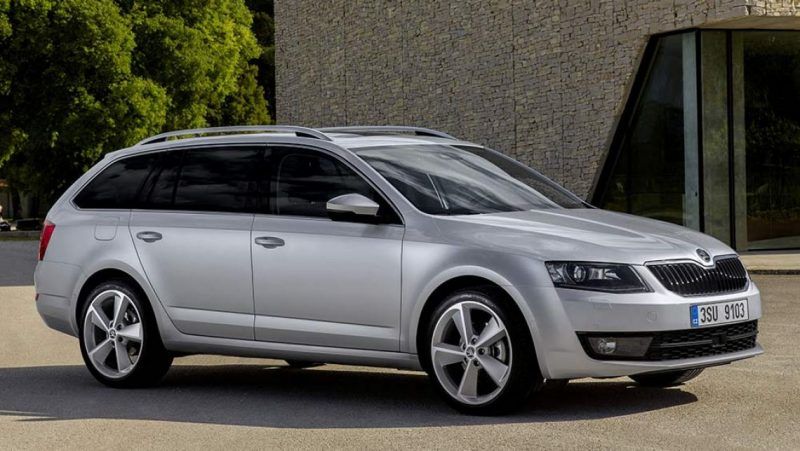

Skoda Octavia (2015) – Belegung Sicherungskasten und Relais
| Farbe sichern | Ampere [A] |
|---|---|
| Hellbraun | 5 |
| dunkelbraun | 7.5 |
| rot | 10 |
| blau | fünfzehn |
| Gelb / Blau | zwanzig |
| Weiß | 25 |
| grün/rosa | dreißig |
| orange/grün | 40 |
| rot | 50 |
Diagramm des Sicherungskastens im Armaturenbrett
| Nummer | Beschreibung |
|---|---|
| 1 | Nicht zugeordnet |
| 2 | Nicht zugeordnet |
| 3 | Nicht zugeordnet |
| 4 | Nicht zugeordnet |
| 5 | Steuergerät für Datenbus |
| 6 | Alarmsensor |
| 7 | Klimaanlagen-Controller;Heizung;
Fernbedienungsempfänger für Standheizungen; Steuerhebel für Automatikgetriebe; Relais für Heckscheibenheizung; Beheizbare Frontscheibe. |
| 8 | Lichtschalter;Regensensor;
Diagnosesteckdose. |
| 9 | Haldex-Kupplung |
| 10 | Berührungssensitiver Bildschirm |
| 11 | Beheizbare Rücksitze |
| 12 | Radio |
| 13 | Gurtstraffer Fahrerseite |
| 14 | Gebläse für Klimaanlage und Heizung |
| 15 | Elektrisches Lenkradschloss |
| 16 | Telefonsignalverstärker;Telefon Vorinstallation. |
| 17 | Eine Gruppe von Instrumenten |
| 18 | Nicht zugeordnet |
| 19 | KESSY-Steuergerät |
| 20 | Bedienhebel unter dem Lenkrad |
| 21 | Nicht zugeordnet |
| 22 | Anhängerkupplung – Kontakt in der Steckdose |
| 23 | Licht – richtig |
| 24 | Panoramadach |
| 25 | Zentralverriegelung Tür vorn rechts;Elektrische Fensterheber – links. |
| 26 | Beheizbare Vordersitze |
| 27 | Musikverstärker |
| 28 | Anhängerkupplung – linkes Licht |
| 29 | CNG-Relais |
| 30 | Nicht zugeordnet |
| 31 | Scheinwerfer – links |
| 32 | Einparkhilfe (Parkassistent) |
| 33 | Airbagschalter für Warnblinkanlage |
| 34 | TKS;ESC-Taste;
Anzeige der Reifenkontrolle; A/C-Drucksensor; Rückfahrlichtschalter; Innenspiegel mit automatischer Abblendung; START-STOP-Taste; Vorinstallation des Telefons; Steuerung der Rücksitzheizung; Klimaanlagensensor; Stromversorgung 230-V-Steckdose; Sport-Sound-Generator. |
| 35 | Reflektor;Scheinwerferstrahleinstellung;
Diagnosestecker; Kamera; Radar. |
| 36 | Rechter Scheinwerfer |
| 37 | Linker Scheinwerfer |
| 38 | Anhängerkupplung – rechtes Licht |
| 39 | Zentralverriegelungssteuergerät Tür vorn rechts, Fensterheber vorne und hinten rechts |
| 40 | 12V Steckdose |
| 41 | Nicht zugeordnet |
| 42 | Steuergerät für Zentralverriegelung Fondtür – links, rechts, Scheinwerferreinigung, Scheibenwischer |
| 43 | Blende für Entladungslampen;Innenbeleuchtung. |
| 44 | Anhängerkupplung – Kontakt in der Steckdose |
| 45 | Steuereinheit zur Steuerung der Sitzverstellung |
| 46 | 230-V-Steckdose |
| 47 | Heckscheibenwischer |
| 48 | Nicht zugeordnet |
| 49 | Spule am Starterrelais;Kupplungspedalschalter. |
| 50 | Öffnen des Kofferraumdeckels |
| 51 | Gurtstraffer – Beifahrerseite |
| 52 | Nicht zugeordnet |
| 53 | Relais Heckscheibenheizung |
Schema des Sicherungskastens im Motorraum
| Nummer | Beschreibung |
|---|---|
| 1 | Steuergerät für ESC, ABS |
| 2 | Steuergerät für ESC, ABS |
| 3 | Motorsteuergerät |
| 4 | Kühlerlüfter;Öltemperatursensor;
Luftmengensensor; Kraftstoffdruckregelventil; Relais elektrische Zusatzheizung. |
| 5 | Relaisspule des Zündsystems;Spule des CNG-Relais. |
| 6 | Bremssensor |
| 7 | Kühlmittelpumpe;Kühlerjalousie. |
| 8 | Lambdasonde |
| 9 | Zündung;Steuergerät für Vorwärmsystem. |
| 10 | Kraftstoffpumpensteuerung;Zündung. |
| 11 | Elektrische Zusatzheizung |
| 12 | Elektrische Zusatzheizung |
| 13 | Steuergerät für Automatikgetriebe |
| 14 | Nicht zugeordnet |
| 15 | Horn |
| 16 | Zündung;Benzinpumpe. |
| 17 | ABS-Steuergerät;ESC;
Motorsteuergerät. |
| 18 | Steuergerät für Datenbus |
| 19 | Scheibenwischer |
| 20 | Alarm |
| 21 | Beheizbare Windschutzscheibe – links |
| 22 | Motorsteuergerät |
| 23 | Anlasser |
| 24 | Elektrische Zusatzheizung |
| 31 | Nicht zugeordnet |
| 32 | Nicht zugeordnet |
| 33 | Nicht zugeordnet |
| 34 | Scheibenheizung – rechts |
| 35 | Nicht zugeordnet |
| 36 | Nicht zugeordnet |
| 37 | Steuergerät für Standheizung |
| 38 | Nicht zugeordnet |
