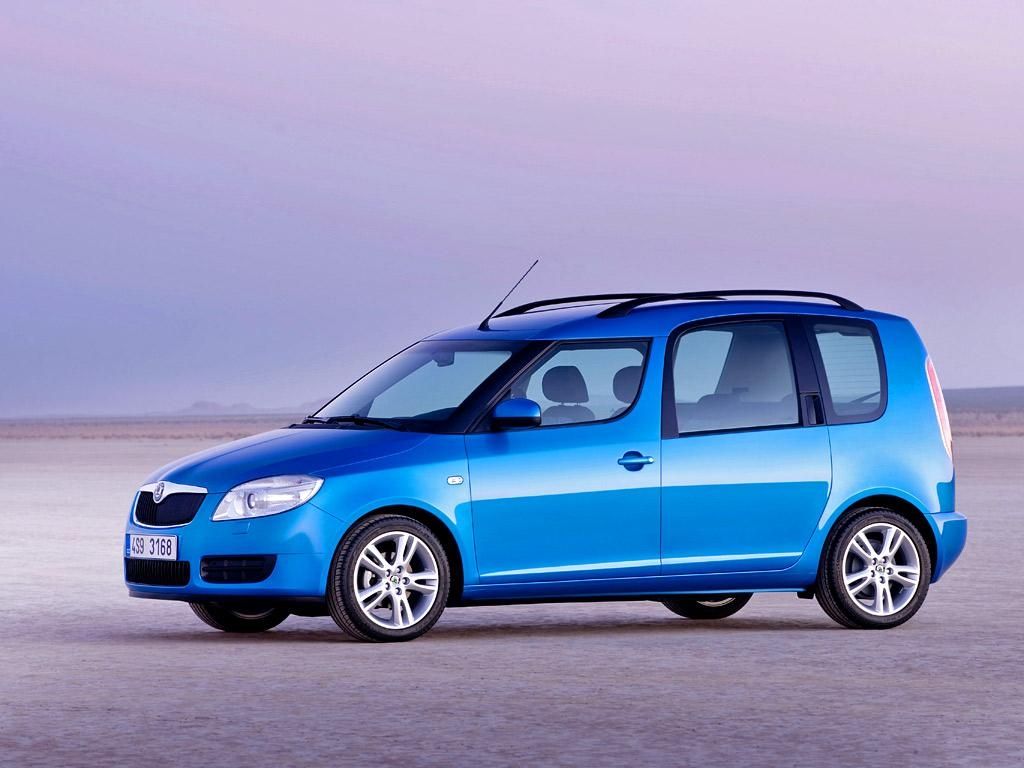

Skoda Roomster (2007-2008) – Belegung Sicherungskasten und Relais
Diagramme von Sicherungskästen und Relais – Skoda Roomster
Gilt für Fahrzeuge hergestellt in:
2007, 2008.
Sicherungskasten im Armaturenbrett
| Nummer | Beschreibung | Ampere [A] |
| 1 | Elektrohydraulische Servolenkung | 5 |
| 2 | Kombiinstrument, Leuchtweitenregulierung | 5 |
| 3 | Motorsteuerung – Benzinmotor | 5 |
| 4 | ABS-Steuergerät | 5 |
| 5 | Benzinmotor:Bremslichtschalter,
Tempomat. |
5 |
| 6 | Nicht zugeordnet | — |
| 7 | Motorsteuergerät 1,2 ltr. Motor | fünfzehn |
| 8 | Einspritzventile – 1,4 l; 1,6 l | 10 |
| 9 | Heizungssteuerung;Klimaanlagen-Controller;
Einparkhilfe; Kurvenlichtregler. |
5 |
| 10 | PVC-Ventil | 7.5 |
| 11 | Elektrisch verstellbarer Rückspiegel;Elektrische Fensterheber. | 7.5 |
| 12 | Rückfahrscheinwerfer | 10 |
| 13 | Motorsteuergerät (für Fahrzeuge mit Automatikgetriebe) | 10 |
| 14 | Kurvenlichtmotor | 10 |
| 15 | PDA-Navigation | 5 |
| 16 | Nicht zugeordnet | — |
| 17 | Standlicht links;Kennzeichenbeleuchtung. | 5 |
| 18 | Standlicht rechts | 5 |
| 19 | Radio;Zentrale Steuereinheit. | 5 |
| 20 | Kombiinstrument;Lenkwinkelsensor;
ESP; Fahrzeugspannungssteuergerät. |
5 |
| 21 | Bremslichter | 10 |
| 22 | Heizungssteuerung;Klimaanlagen-Steuergerät;
Einparkhilfe; Handy. |
7.5 |
| 23 | Innenraum-, Handschuhfach- und Kofferraumbeleuchtung | 10 |
| 24 | Heckklappenschloss | 10 |
| 25 | Sitzwärmer | zwanzig |
| 26 | Beheizte Scheibenwaschdüsen;Glasreinigungssystem. | fünfzehn |
| 27 | Nicht zugeordnet | — |
| 28 | Benzinmotor:AKF-Ventil,
Steuerklappe. |
10 |
| 29 | Einspritzung – 1,2-l-Motor | 10 |
| 30 | Kraftstoffpumpe – Benzinmotor | fünfzehn |
| 31 | Lambdasonde | 10 |
| 32 | Dieselmotor:Bremslichtschalter;
Kupplungspedal; Tempomat; Kraftstoffpumpenrelais; Relais für Glühkerzensystem. |
5 |
| 33 | Motorsteuergerät – Dieselmotor | dreißig |
| 34 | 1,4-Liter-Motorsteuergerät; 1,6-Liter-Motor | dreißig |
| Kraftstoffpumpe – Dieselmotor | fünfzehn | |
| 35 | Nicht zugeordnet | — |
| 36 | Fernlicht | 15/5 a) |
| 37 | Nebelschlussleuchte | 7.5 |
| 38 | Nebellichter | 10 |
| 39 | Gebläse | 25 |
| 40 | Heckscheibenwischer 10w | 10 |
| 41 | Nicht zugeordnet | — |
| 42 | Heizbare Heckscheibe | 25 |
| 43 | Horn | zwanzig |
| 44 | Scheibenwischer | zwanzig |
| 45 | Zentrale Steuereinheit für das Komfortsystem | fünfzehn |
| 46 | 1,4-Liter-Motorsteuergerät; 1,6 l | 5 |
| 47 | Feuerzeug;Steckdose im Kofferraum b). | fünfzehn |
| 48 | Abs | 5 |
| 49 | Fahrtrichtungsanzeiger | fünfzehn |
| 50 | Radio;Telefon Vorinstallation;
Multifunktionsmodul. |
10 |
| 51 | Elektrische Fensterheber (vorne und hinten links) | 25 |
| 52 | Fensterheber (vorne und hinten rechts) | 25 |
| 53 | Nicht zugeordnet | — |
| 54 | Diebstahlwarnanlage | fünfzehn |
| 55 | Nicht zugeordnet | — |
| 56 | Scheinwerferreinigungssystem | 25 |
| 57 | Abblendlicht links | fünfzehn |
| 58 | Abblendlicht rechts | fünfzehn |
| a) Abhängig vom Scheinwerfertyp – ersetzen Sie die defekte Sicherung durch eine neue mit gleicher Amperezahl. b) Wenn der Motor bereits abgestellt ist, kann ein angeschlossenes elektrisches Bauteil die Batterie entladen. |
||
Sicherungskasten im Motorraum (in der Nähe der Batterie)
| Nummer | Beschreibung | Ampere [A] |
| 1 | Generator | 175 |
| 2 | Innere | 80 |
| 3 | Elektrische Zusatzheizung | 60 |
| 4 | ABS oder ASR oder ESP | 40 |
| 5 | Elektrohydraulische Servolenkung | 50 |
| 6 | Glühkerzen | 50 |
| 7 | ABS oder ASR oder ESP | 25 |
| 8 | Kühlerlüfter | dreißig |
| 9 | Klimaanlage | 5 |
| 10 | Kühlerlüfter | 40 |
| 11 | Zentrale Steuereinheit | 5 |
| 12 | Automatische Übertragung;Elektrische Standheizung. | 30.5 |
