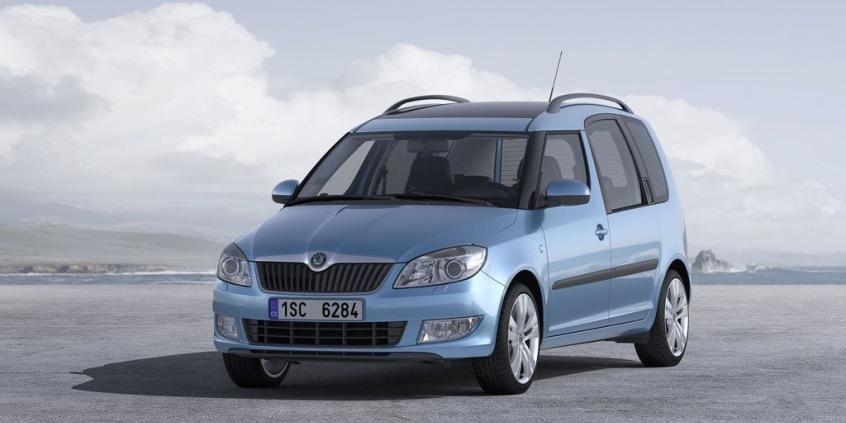

Skoda Roomster (2010-2011) – Belegung Sicherungskasten und Relais
Diagramme von Sicherungskästen und Relais – Skoda Roomster
Gilt für Fahrzeuge hergestellt in:
2010, 2011.
Sicherungskasten im Armaturenbrett
| Nummer | Beschreibung | Ampere [A] |
| 1 | Nicht zugeordnet | — |
| 2 | START STOP | 5 |
| 3 | Kombiinstrument;Leuchtweitenregulierung. | 10 |
| 4 | ABS-Steuergerät | 5 |
| 5 | Benzinmotor:Tempomat | 5 |
| 6 | Rückfahrlicht (Schaltgetriebe) | 10 |
| 7 | Zündung | fünfzehn |
| Motorsteuerung;Automatikgetriebe. | 7.5 | |
| 8 | Bremspedalschalter;Kühlmittellüfter. | 5 |
| 9 | Heizungssteuerungen;Klimaanlagen-Controller;
Einparkhilfe; Kurvenlichtregler; Kühlmittellüfter. |
5 |
| 10 | Nicht zugeordnet | — |
| 11 | Spiegelverstellung | 5 |
| 12 | Steuergerät für Anhängererkennung | 5 |
| 13 | Steuergerät für Automatikgetriebe | 5 |
| 14 | Motor für Halogenscheinwerfer mit Kurvenfunktion | 10 |
| 15 | PDA-Navigation | 5 |
| 16 | Elektrohydraulische Servolenkung | 5 |
| 17 | Radio | 10 |
| Tagfahrlicht | 7.5 | |
| 18 | Spiegelheizung | 5 |
| 19 | S-Kontakt | 5 |
| 20 | Motorsteuergerät | 5 |
| Motorsteuergerät | 7.5 | |
| Kraftstoffpumpenrelais | fünfzehn | |
| Steuergerät für Kraftstoffpumpe | fünfzehn | |
| 21 | Rückfahrscheinwerfer;Nebelscheinwerfer mit „CORNER“-Funktion. | 10 |
| 22 | Heizungssteuerungen;Klimaanlagen-Controller;
Einparkhilfe; Handy; Kombiinstrument; Lenkwinkelsensor; ESP; Fahrzeugspannungsregler; Multifunktionslenkrad. |
7.5 |
| 23 | Innenbeleuchtung, Handschuhfach und Kofferraum;Seitenlichter. | fünfzehn |
| 24 | Das zentrale Steuergerät des Fahrzeugs | 5 |
| 25 | Sitzwärmer | zwanzig |
| 26 | Heckscheibenwischer | 10 |
| 27 | Nicht zugeordnet | — |
| 28 | Benzinmotor:AKF-Ventil,
Steuerklappe. |
10 |
| 29 | Injektion;Die Wasserpumpe. | 10 |
| 30 | Benzinpumpe | fünfzehn |
| Zündung | zwanzig | |
| Tempomat;Betrieb des PTC-Relais. | 5 | |
| 31 | Lambdasonde | 10 |
| 32 | Hochdruckpumpe;Druckventil. | fünfzehn |
| 33 | Motorsteuergerät | 30/15 |
| 34 | Motorsteuergerät | fünfzehn |
| Vakuumpumpe | zwanzig | |
| 35 | Stromversorgung Zündschloss | 5 |
| 36 | Fernlicht | fünfzehn |
| 37 | Nebelschlussleuchte | 7.5 |
| 38 | Nebellichter | 10 |
| 39 | Gebläse | dreißig |
| 40 | Beheizte Scheibenwaschdüsen;Glasreinigungssystem. | fünfzehn |
| 41 | Nicht zugeordnet | — |
| 42 | Heizbare Heckscheibe | 25 |
| 43 | Horn | zwanzig |
| 44 | Scheibenwischer | zwanzig |
| 45 | Zentrale Steuereinheit für das Komfortsystem | 25/10 |
| 46 | Diebstahlwarnanlage | fünfzehn |
| 47 | Zigarettenanzünder, Steckdose im Kofferraum a) | fünfzehn |
| 48 | Abs | fünfzehn |
| 49 | Schalten Sie die Signallichter ein;Bremslichter. | fünfzehn |
| 50 | Radio | 10 |
| 51 | Elektrische Fensterheber (vorne und hinten) – linke Seite | 25 |
| 52 | Elektrische Fensterheber (vorne und hinten) – rechte Seite | 25 |
| 53 | Standlicht – linke Seite | 5 |
| Elektrisches Schiebe-/Ausstelldach | 25 | |
| 54 | Diebstahlwarnanlage | 15/5 |
| 55 | Steuergerät für DSG-Automatikgetriebe | dreißig |
| 56 | Scheinwerferreinigungssystem | 25 |
| Standlicht – rechte Seite | 5 | |
| 57 | Linkes Abblendlicht;Leuchtweitenregulierung. | fünfzehn |
| 58 | Abblendlicht rechts | fünfzehn |
| a) Wenn der Motor bereits abgestellt ist, kann ein angeschlossenes elektrisches Bauteil die Batterie entladen. | ||
Motorraum-Sicherungskasten (Schaltgetriebe, DSG-Automatikgetriebe)
| Nummer | Beschreibung | Ampere [A] |
| 1 | Generator | 175 |
| 2 | Nicht zugeordnet | — |
| 3 | Innere | 80 |
| 4 | Elektrische Zusatzheizung | 60 |
| 5 | Innere | 40 |
| 6 | Glühkerzen;Kühlmittellüfter. | 50 |
| 7 | Elektrohydraulische Servolenkung | 50 |
| 8 | ABS oder ASR oder ESP | 25 |
| 9 | Kühlerlüfter | dreißig |
| 10 | Kühlerlüfter | 5 |
| 11 | ABS oder ASR oder ESP | 40 |
| 12 | Zentrale Steuereinheit | 5 |
| 13 | Automatische Übertragung | 5 |
| Elektrische Zusatzheizung | 40 |
Motorraum-Sicherungskasten (Automatikgetriebe)
| Nummer | Beschreibung | Ampere [A] |
| 1 | Generator | 175 |
| 2 | Innere | 80 |
| 3 | Elektrische Zusatzheizung | 60 |
| 4 | ESP | 40 |
| 5 | Elektrohydraulische Servolenkung | 50 |
| 6 | Glühkerzen | 50 |
| 7 | ESP | 25 |
| 8 | Kühlerlüfter | dreißig |
| 9 | Klimaanlage | 5 |
| 10 | Abs | 40 |
| 11 | Zentrale Steuereinheit | 5 |
| 12 | Automatische Übertragung | 5 |
| Elektrische Zusatzheizung | 40 |
