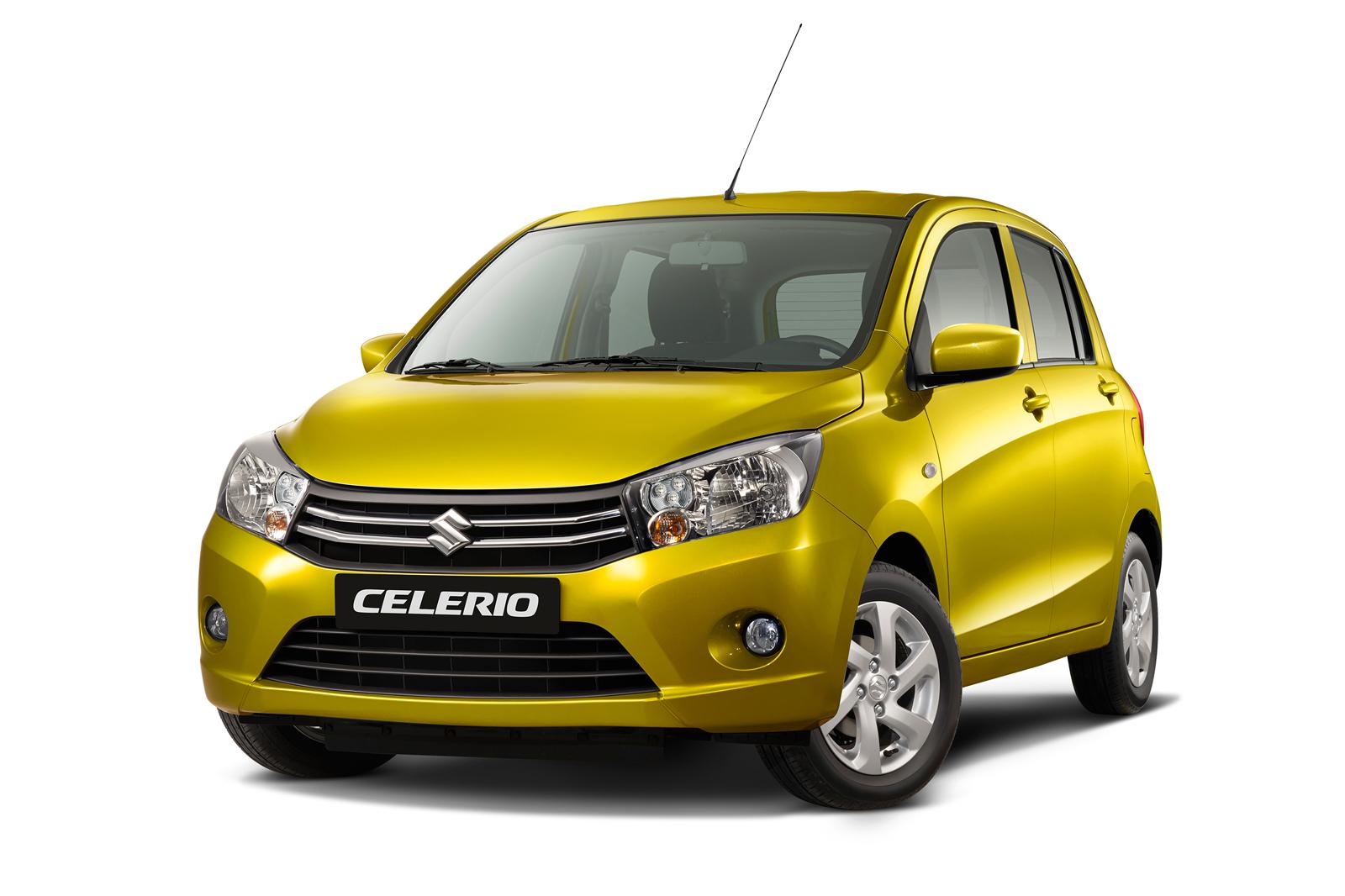

Suzuki Celerio (2014-2018) – Belegung Sicherungskasten und Relais
Diagramme von Sicherungskästen und Relais – Suzuki Celerio
Gilt für Fahrzeuge hergestellt in:
2014, 2015, 2016, 2017, 2018.
Diagramm des Sicherungskastens der Instrumententafel
Der Sicherungskasten befindet sich unter dem Armaturenbrett auf der Fahrerseite. Entfernen Sie die Abdeckung des Sicherungskastens, indem Sie auf beide Enden drücken und die Abdeckung entfernen.
| Anzahl | Ampere [A] | Beschreibung |
|---|---|---|
| 1 | 10 | Bremslichter |
| 2 | dreißig | Gebläsemotor |
| 3 | 10 | STIG |
| 4 | fünfzehn | Zubehörteil |
| 5 | 10 | Nebelschlussleuchte |
| 6 | 10 | Rücklicht |
| 7 | 10 | Reservebeleuchtung |
| 8 | 10 | Abs |
| 9 | 10 | Meter |
| 10 | fünfzehn | Die Zündspule |
| 11 | zwanzig | Scheibenwischer |
| 12 | 10 | IG2 SIG |
| 13 | 10 | IG1 SIG |
| 14 | 10 | Airbag |
| 15 | zwanzig | Fenstertimer |
| 16 | zwanzig | Türschloss |
| 17 | fünfzehn | Hupe und Warnblinkanlage |
| 18 | zwanzig | Heckscheibenheizung |
| 19 | fünfzehn | Domlicht |
| 20 | dreißig | Fenster macht |
| 21 | 7.5 | ACC 2 |
| 21 | CNG (komprimiertes Erdgas) | |
| 22 | fünfzehn | Radio 2 |
| 23 | – | ACC 2 (komprimiertes Erdgas) |
| 24 | – | Nicht benutzt |
Schema des Sicherungskastens im Motorraum
Die Hauptsicherung, Primärsicherungen und einige Einzelsicherungen befinden sich im Motorraum. Wenn die Hauptsicherung durchbrennt, funktioniert keine der elektrischen Komponenten. Wenn die Hauptsicherung durchbrennt, funktioniert keine der elektrischen Komponenten in der entsprechenden Verbrauchergruppe.
Verwenden Sie zum Entfernen der Sicherung den Sicherungsabzieher im Sicherungskasten. Die Amperezahl jeder Sicherung ist auf der Rückseite der Abdeckung des Sicherungskastens angegeben.
| Anzahl | Ampere [A] | Beschreibung |
|---|---|---|
| 1 | 80 | FL1 (BENZIN) |
| 120 | FL1 (DIESEL) | |
| 2 | 50 | FL5 (BENZIN) |
| 40 | FL5 (DIESEL) | |
| 3 | 50 | FL4 |
| 10 | 40 | ABS-Motor |
| 11 | 40 | T/M-Pumpe (Benzin) |
| 40 | IGN2 (DIESEL) | |
| 12 | 40 | Servolenkung |
| 13 | zwanzig | Nebelscheinwerfer |
| 14 | 7.5 | T/M 2 (Benzin), CNG-Ventil (komprimiertes Erdgas) |
| 25 | F/P (DIESEL) | |
| 15 | dreißig | Zündschloss |
| 16 | 10 | Luftkompressor |
| 17 | fünfzehn | FI (BENZIN) |
| dreißig | FI (DIESEL) | |
| 18 | 10 | T/M (BENZIN) |
| 10 | EPI (DIESEL) | |
| 19 | fünfzehn | Scheinwerfer (rechts) |
| 20 | 25 | ABS-Steuermodul |
| 21 | fünfzehn | Scheinwerfer (links) |
| 22 | dreißig | Motorstart |
| 23 | dreißig | Kühlerlüfter |
| 27 | 80 | FL3 (BENZIN) |
| 100 | FL3 (DIESEL) | |
| 28 | 80 | FL2 (BENZIN) |
| 100 | FL2 (DIESEL) | |
| 29 | zwanzig | Glühkerze |
| 30 | zwanzig | Glühkerze 2 |
| 32 | – | Nicht benutzt |
| 33 | fünfzehn | FI2 |
| 34 | zwanzig | INJ DRV |
| 35 | – | Nicht benutzt |
| 36 | – | Nicht benutzt |
| 4 | Relais für Nebelscheinwerfer | |
| 5 | Relais für Glühkerzen | |
| 6 | Ventilrelais für CNG (komprimiertes Erdgas). | |
| 7 | Relais für Luftkompressor | |
| 8 | Backup-Relais | |
| 9 | F/P-Relais | |
| 24 | Hauptrelais FI (Benzin) | |
| Glühkerzenrelais 2 (DIESEL) | ||
| 25 | Motorrelais starten | |
| 26 | Kühlerlüfterrelais | |
| 31 | FI-Hauptrelais | |
