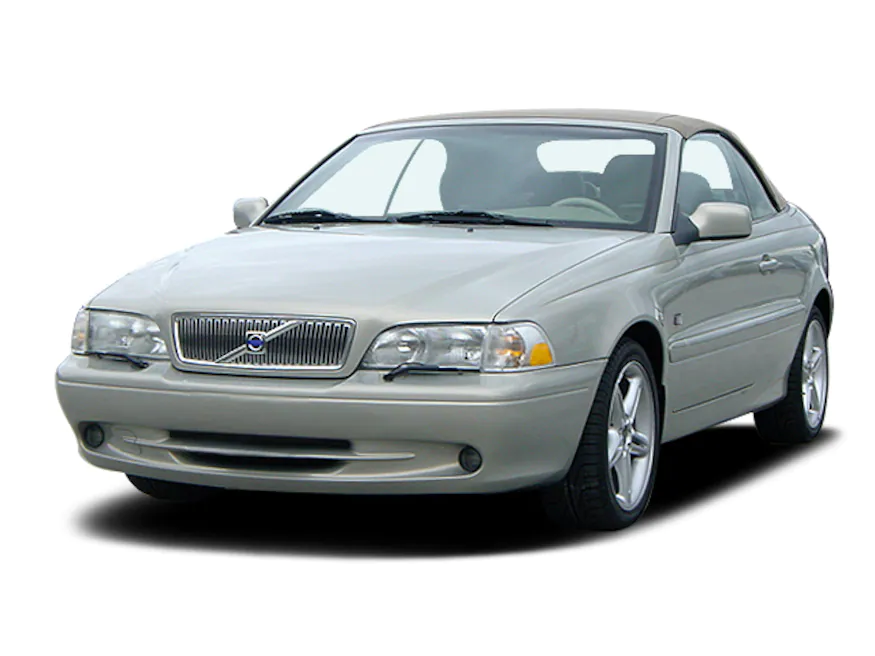

Volvo C70 (2003-2005) – Belegung Sicherungskasten und Relais
Sicherungs- und Relaiskastendiagramme – Volvo C70
Gilt für Fahrzeuge hergestellt in:
2003, 2004, 2005.
Relais-/Hauptsicherungskasten
Der Sicherungskasten befindet sich im Motorraum.
Relais
Nummer | Beschreibung |
15 | Elektrischer Lüfter |
16 | – |
17 | Anlasser |
18 | Klimaanlage |
Sicherungen und Relais im Hauptsicherungskasten
Nummer | Beschreibung | Ampere [A] |
1 | Elektrischer Lüfter | 60 |
2) | Sicherungen im zusätzlichen Sicherungskasten | 50 |
3) | Anlasser | 50 |
4 | ABS, STC | 50 |
5 | Scheinwerfer | 50 |
6 | Sicherungen im zusätzlichen Sicherungskasten | 60 |
7 | Sicherungen im zusätzlichen Sicherungskasten | 50 |
8 | Steuergeräte – Motor, Automatikgetriebe. | 60 |
9 | Elektrische Fensterheber links und rechts | 60 |
10 | Zündschloss;Steuergeräte – Motor, Automatikgetriebe. | 10 |
11 | Klimaanlage Relais;Kraftstoffsystem. | fünfzehn |
12 | Benzinpumpe;Einspritzdüsen;
Motorsteuerungsmodul. |
fünfzehn |
13 | Zündanlage | fünfzehn |
14 | Abgassystem | zwanzig |
Sicherungen (zusätzlicher Sicherungskasten)
Nummer | Beschreibung | Ampere [A] |
1 | Solenoid des Schalters zum Öffnen des Kofferraums | 10 |
2) | Nebelschlussleuchte;Anhängeranschlüsse. | 10 |
3) | Zentralverriegelung | 10 |
4 | Wegfahrsperre;ABS;
Schaltsperre. |
10 |
5 | Klimaanlage;Onboard-OBDII-Diagnose. | fünfzehn |
6 | Zentralverriegelung | zwanzig |
7 | Soundsystem | fünfzehn |
8 | Wegfahrsperre;Bordcomputer;
Scheinwerferschalter. |
fünfzehn |
9 | Verstärker – Audiosystem | dreißig |
10 | Schlüsselloses Zugangssystem mit Fernbedienung | 10 |
11 | Bremslichter | 10 |
12 | Soundsystem | dreißig |
13 | Warnblinker;Scheinwerferblinker;
Zentralverriegelung; Fahrtrichtungsanzeiger. |
fünfzehn |
14 | Beheizbare Heckscheibe und Seitenspiegel | 40 |
15 | zusätzliche Beleuchtung;Baken mit offenen Türen;
Rüssel; Gurtanlegekontrolle; Licht im Handschuhfach; Elektrische Fensterheber. |
10 |
16 | Power-Antenne;Elektrischer Steckverbinder für Anhänger;
Zubehör; CD-Wechsler (Option). |
dreißig |
17 | Nebelscheinwerfer | zwanzig |
18 | Schlüsselerinnerung;Scheinwerferrelais. | 10 |
19 | Linkes Fernlicht;Zubehör. | fünfzehn |
20 | Rechte Ampel | fünfzehn |
21 | Linkes Abblendlicht | fünfzehn |
22 | Abblendlicht rechts | fünfzehn |
23 | Standlicht vorne und hinten links;Rücklicht links;
Nummernschildbeleuchtung; Anhängerkupplungen. |
10 |
24 | Standlicht vorn und hinten rechts;Rücklicht rechts;
Nummernschildbeleuchtung; Anhängerkupplungen. |
10 |
25 | – | – |
26 | Scheinwerferschalter | fünfzehn |
27 | Rückfahrscheinwerfer, Fahrtrichtungsanzeiger | fünfzehn |
28 | Beheizbare Vordersitze (einige Modelle) | 25 |
29 | Beheizbare Heckscheiben;Seitenspiegel;
Schaltsperre; Gurtanlegekontrolle; Tempomat; Warnsensor für Lampenausfall; Elektrischer Steckverbinder für Anhänger; Elektrisches Faltdach. |
10 |
30 | 12-Volt-Hilfssteckdose | fünfzehn |
31 | Fahrgastraumgebläse und Klimaanlagen | 25 |
32 | Audiosystem;ECC;
Kabriolett; Kofferraumdeckel abgeschnitten; Instrumentenbeleuchtung. |
10 |
33 | – | – |
34 | Scheinwerferwischer und -wascher;Horn. | 25 |
35 | Zubehör;Faltdach;
Fahrerspiegelbeleuchtung; zusätzliche Beleuchtung; Automatische Spiegelabblendfunktion (Möglichkeit). |
10 |
36 | SRS-Airbag | fünfzehn |
37 | Elektrische Fensterheber;Elektrische Spiegel. | AUT/CB** |
38 | – | AUT/CB** |
39 | Elektrischer Sitz (Fahrerseite) | AUT/CB** |
40 | Elektrisch verstellbarer Sitz (Beifahrerseite) | AUT/CB** |
41 | Elektrischer Sitz (Fahrerseite) | AUT/CB*** |
42 | Elektrisch verstellbarer Sitz (Beifahrerseite) | AUT/CB*** |
*Einige aufgelistete Geräte/Systeme sind möglicherweise nur bei bestimmten Modellen verfügbar.**
Dort befindet sich ein Sicherungsautomat im Sicherungskasten und muss normalerweise nicht ausgetauscht werden. *** Diese Schalter befinden sich in der Zentralelektrik. |
